Zapojení fotobuněk do pohonu NICE Robus nebo Run
Pohony Robus/Run používají technologii BlueBUS, takže jsou kompatibilní pouze s fotobuňkami podporujícími tuto technologii.
Fotobuňky jsou vždy ve dvojici vysílač TX + přijímač RX. Fotobuňky se dělí na tři typy:
- Obě fotobuňky jsou zapojeny (vysílač TX a přijímač RX). Nejpoužívanějšími modely jsou EPMB a EPSB, dále EPLB, F210B nebo starý MOFB, který již není k dispozici.
- Jedna fotobuňka je kabelová, druhá bezdrátová se svítilnou. Model FT210B.
- Obě fotobuňky jsou bezdrátové. Model EPMOW v kombinaci se zařízením IBW.
Před vlastním připojením fotobuněk odpojte jednotku od napájení, po připojení obnovte napájení a vyhodnoťte připojená zařízení podržením tlačítek OPEN+STOP/SET, dokud nezačnou blikat LED diody L1+L2, a poté je uvolněte.
Celý systém BlueBUS se zapojuje pomocí dvoužilových kabelů, přičemž kabel by měl být 2x0,5m2. Pokud používáte internetové kabely (FTP, UTP, STP nebo jiné kroucené páry), průřez jedné žíly se obvykle pohybuje mezi 0,10 a 0,25 mm2. Proto doporučujeme zdvojit zapojení, tj. místo dvou žil zapojit čtyři - dvě a dvě. V opačném případě můžete kabel přepnout a fotobuňka bude blikat, ale stále bude blbnout.
Zapojení drátových fotobuněk
Fotobuňky jsou připojeny dvouvodičovými kabely paralelně ke vstupu BlueBUS, kde nemusíte řešit polaritu. K řídicí jednotce můžete připojit obě fotobuňky nebo dvouvodičový kabel z řídicí jednotky k jedné fotobuňce a z ní dvouvodičový kabel k další.

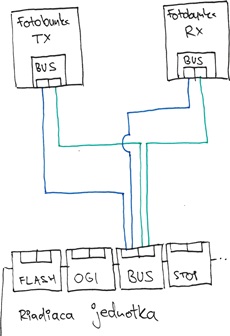

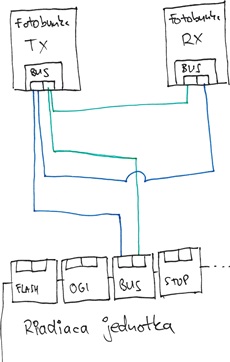

| Připojení obou fotobuněk k RJ | Spojení z RJ do jednoho a z něj do druhého |
|---|---|
 |
 |
Zapojení fotobuněk, jedno kabelové a jedno bezdrátové
V zásadě se jedná pouze o fotobuňky NICE FT210B. Jedna fotobuňka se připojuje dvouvodičovým kabelem ze svorky BlueBUS na řídicí jednotce ke svorce BUS (BlueBUS) a druhá je svítilna.
Bezdrátové zapojení fotobuněk
Pravdou je, že bezdrátové fotobuňky se nezapojují, protože jsou bezdrátové. Připojen je pouze komunikátor IBW, se kterým fotobuňky bezdrátově komunikují. Postup zapojení naleznete v části Zapojení a programování zařízení NICE IBW s fotobuňkami NICE EPMOW.
