Zapojení externího přijímače NICE OX2 do pohonu

Poznámka: Tato stránka platí také pro NICE SMX2R, NICE OX2FM.

Zařízení je dodáváno s předem připravenou kabeláží, kterou stačí zapojit do zdroje napájení (12 nebo 24 V DC nebo AC). Volba způsobu napájení je určena propojením podle následující tabulky:

	Odkaz	Způsob napájení	Rozsah napětí
	není vložen	24V AC/DC	18-28V
	se vloží	12V AC/DC	10-18V

Elektrické rozvody

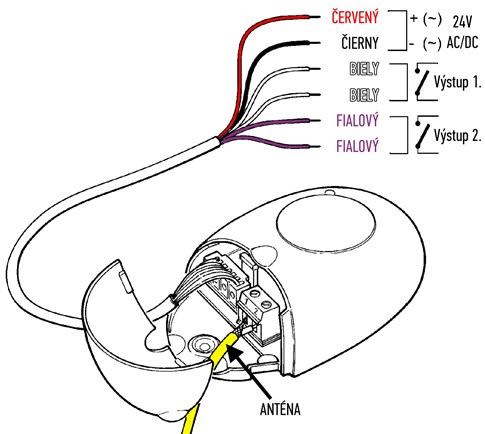

Přijímač obsahuje kabeláž pro napájení, dva reléové výstupy a anténní vstup:

Připojení prvního řídicího výstupu (bílé kabely)

První reléový výstup z OX2 (spínač 1 - bílé vodiče) se zapojí do svorek na řídicí jednotce do stejného vstupu, do kterého byste zapojili drátové tlačítko. Tyto vstupy jsou obvykle označeny jako:

• piktogram přepínače
• GND + PB (zem + tlačítko)
• START
• SBS (krok za krokem)

Poté můžete ovladače spárovat s externím přijímačem NICE OX2 podle postupu:

1. Jednou stiskněte tlačítko na OX2, LED začne blikat v jednosekundových intervalech.
2. Během 10 sekund stiskněte a podržte tlačítko na ovladači, kterým chcete ovládat bránu, dokud LED dioda na OX2 nezačne blikat po dobu 3 delších bliknutí (přibližně 3 sekundy), a poté tlačítko uvolněte.
3. Počkejte, až začne blikat kontrolka LED na zařízení OX2, a je hotovo. Pro otevření, zavření a zastavení brány je třeba opakovaně stisknout tlačítko na dálkovém ovladači.

Volitelné připojení druhého řídicího výstupu (fialové kabely)

Pokud má vaše řídicí jednotka další vstup (např. pro otevírání chodců) nebo chcete ovládat další zařízení, můžete volitelně připojit druhý reléový výstup z OX2 (přepínač 2 - fialové kabely). Poté následuje postup pro spárování tlačítka na dálkovém ovladači s fialovými kabely:

1. Dvakrát stiskněte tlačítko na OX2, LED dioda na vodiči začne blikat v sekvenci blik blik blik pauza blik blik blik blik
2. Během 10 sekund stiskněte a podržte tlačítko na ovladači, kterým chcete ovládat bránu, dokud LED dioda na OX2 nezačne blikat po dobu 3 delších bliknutí (přibližně 3 sekundy), a poté tlačítko uvolněte.
3. Počkejte, až začne blikat kontrolka LED na zařízení OX2, a je hotovo. Pomocí tlačítka na dálkovém ovladači byste měli být schopni vyvést fialové kabely.

Použití pro normálně sepnuté (NC) kontakty

Přijímač je normálně použitelný pro normálně otevřené kontakty (NO), což znamená, že po vyslání příkazu dálkovým ovladačem po dobu cca 300 ms otevře obvod a tím dá ovládanému zařízení povel k akci. Pokud požadujete opačnou funkci, tj. aby se po odeslání příkazu uzavřený okruh otevřel na cca 300 ms, postupujte následovně:

1. Otevřete horní kryt přijímače	2. Otevřete spodní kryt přijímače

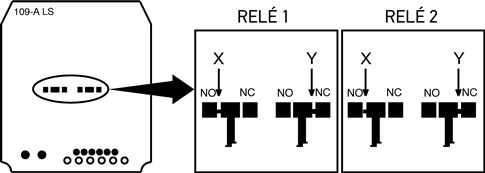

3. Vyjměte desku plošných spojů a otočte ji na zadní stranu
Pro obě relé platí stejný postup: Vyznačený spoj přerušte X Vytvořte označený Y-kus Operace je reverzibilní a podle potřeby ji lze aplikovat pouze na jedno relé.
