Zapojení externího přijímače jiné značky do pohonu NICE Robus a Run
Externí přijímač jiné značky obvykle potřebuje napájení a výstup z relé. Akční členy Robus a Run poskytují 24 V DC a výstup z relé se připojuje ke stejnému vstupu jako kabelové tlačítko.
Krok 1. Externí napájení přijímače
Pokud potřebujete k jednotce připojit další zařízení, která vyžadují externí napájení (např. externí přijímač, kontrolku, klíčový spínač, magnetické karty atd.), připojte zařízení podle obrázku. Napájecí napětí je 24 Vss -30 % až +50 % s maximálním proudem 100 mA.
(NICE RBA3) (NICE RBA3R10)
Krok 2. Vstup pro relé
Relé se připojuje ke vstupu SBS (na starších rj s označením P.P.). Případně můžete relé zapojit do vstupu OPEN a použít funkci automatického zavírání. V tomto případě externí přijímač bránu pouze otevře a automatické zavření ji po uplynutí časového limitu zavře.
Poté je třeba provést krok "Vyhodnocení připojených zařízení pohonu" na Robus - postup:
Krok 3. Vyhodnocení připojených pohonných zařízení
Po každém připojení, odpojení nebo změně zapojení pomocných zařízení na vstupech BlueBUS a STOP musí být provedena fáze vyhodnocení pomocných zařízení.

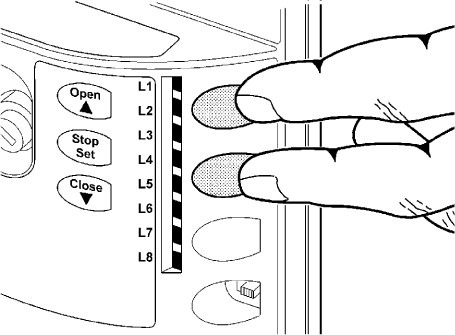

- Stiskněte a podržte tlačítka"Open" a"Stop/Set"
- Jakmile tlačítka L1 a L2 rychle blikají, uvolněte je
- Počkejte několik sekund, než řídicí jednotka dokončí proces vyhodnocení zařízení.
- Pokud vše proběhlo v pořádku, měla by svítit kontrolka STOP a kontrolky L1 a L2 by měly být vypnuté. Pokud jste ještě nedokončili fázi vyhodnocování délky křídla, je možné, že budou blikat hodnoty L3 a L4.

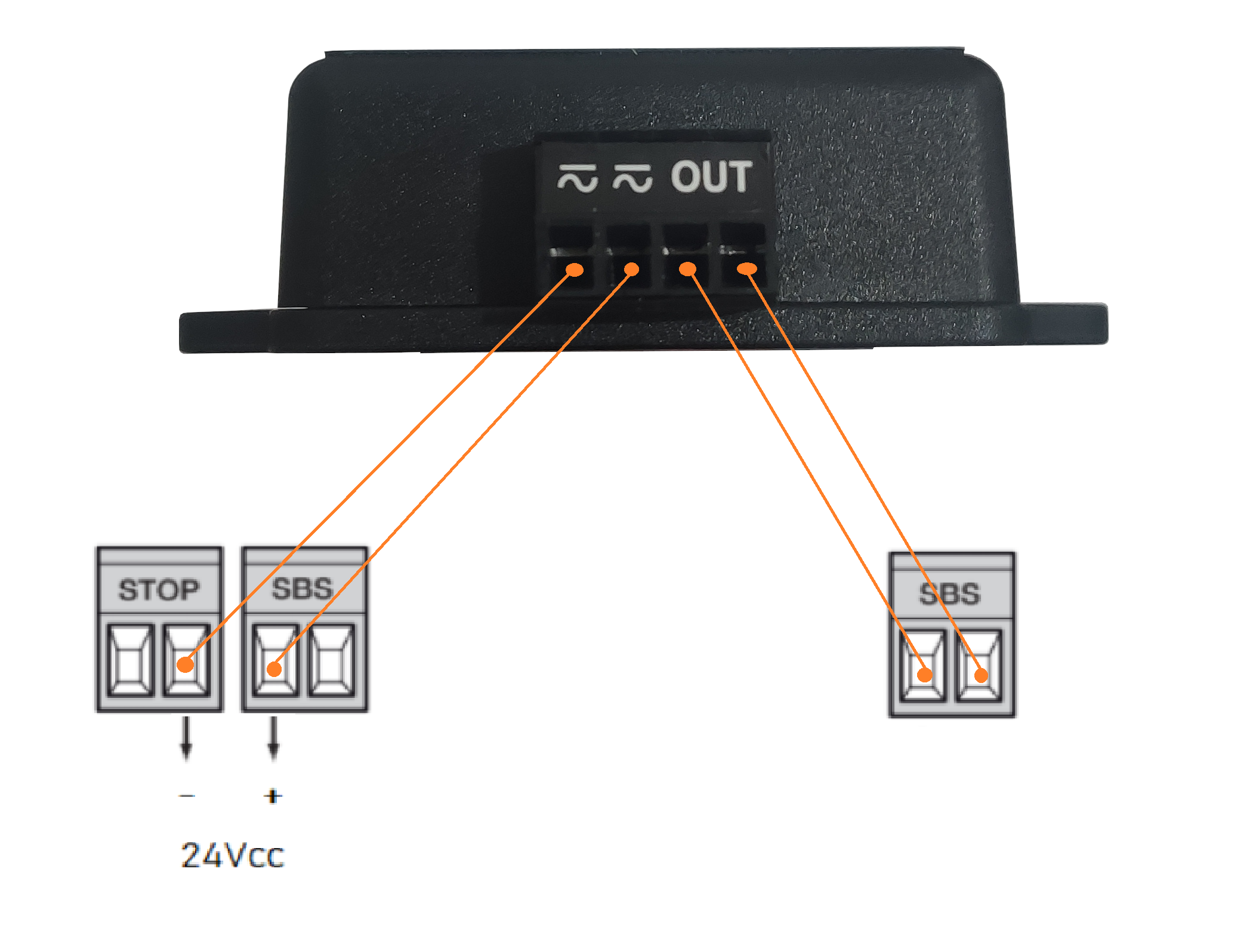

Příklad zapojení modulu GSM GSM-05 k řídicí jednotce NICE RBA3R10 (pohon NICE ROBUS):

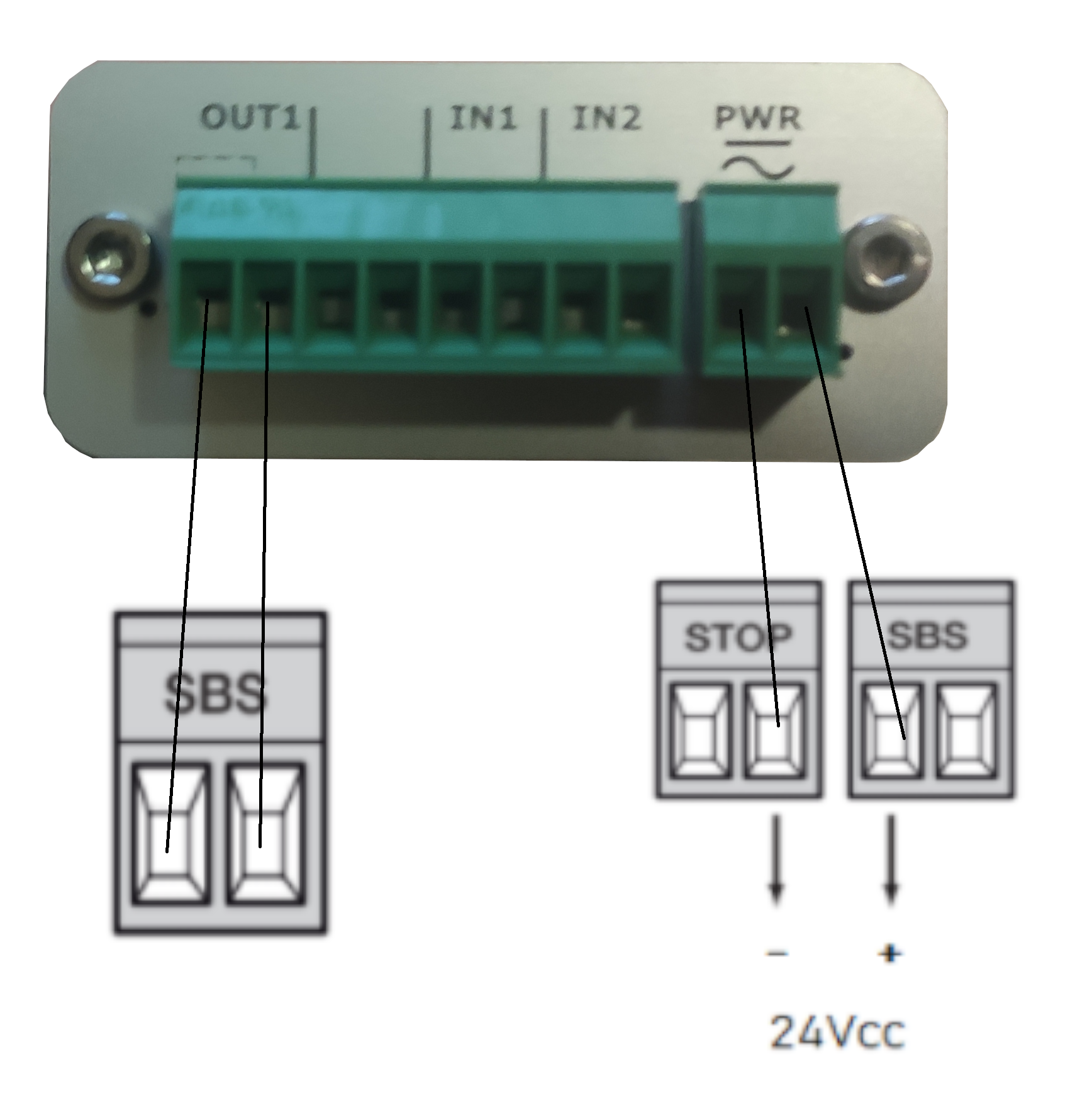

Příklad připojení modulu GSM LITE 3+ k řídicí jednotce NICE RBA3R10 (pohon NICE ROBUS):
