Skládací mechanismus pro křídlovou bránu, jedno křídlo max. 5 m

Sestava komponentů pro křídlovou bránu s dvoudílným skládacím křídlem o délce až 5 m. Při použití dva sestavy, které můžete harmonika sklopit křídlovou bránu s šířkou průjezdu až do 10 m. Dvoudílná skládací křídlová brána je užitečná zejména v případě, že auto parkujete přímo za bránou, pokud je těsně za bránou svah nebo pokud existuje jiná překážka, která znemožňuje instalaci klasického jednodílného křídla. Díky tomuto mechanismu můžete ušetřit až polovinu místa, které byste jinak zabrali rezervováno oblouk popsaný pohybem křídla.

Komponenty této sestavy jsou profesionálně zpracované a zajišťují maximální pevnost a rychlost pohybu brány. Mechanismus je do detailu propracovaný a jeho montáž lze provést bez svařování.

Tento skládací mechanismus je vhodný pro soukromé i průmyslové použití. Kryty zvyšují bezpečnost používání.

Součásti sestavy jsou pozinkované a spojovací závěsy druhého křídla jsou vyrobeny z hliníku.

Mechanismus je vhodný pro jedno křídlo o délce od 1,9 m do 5 m.

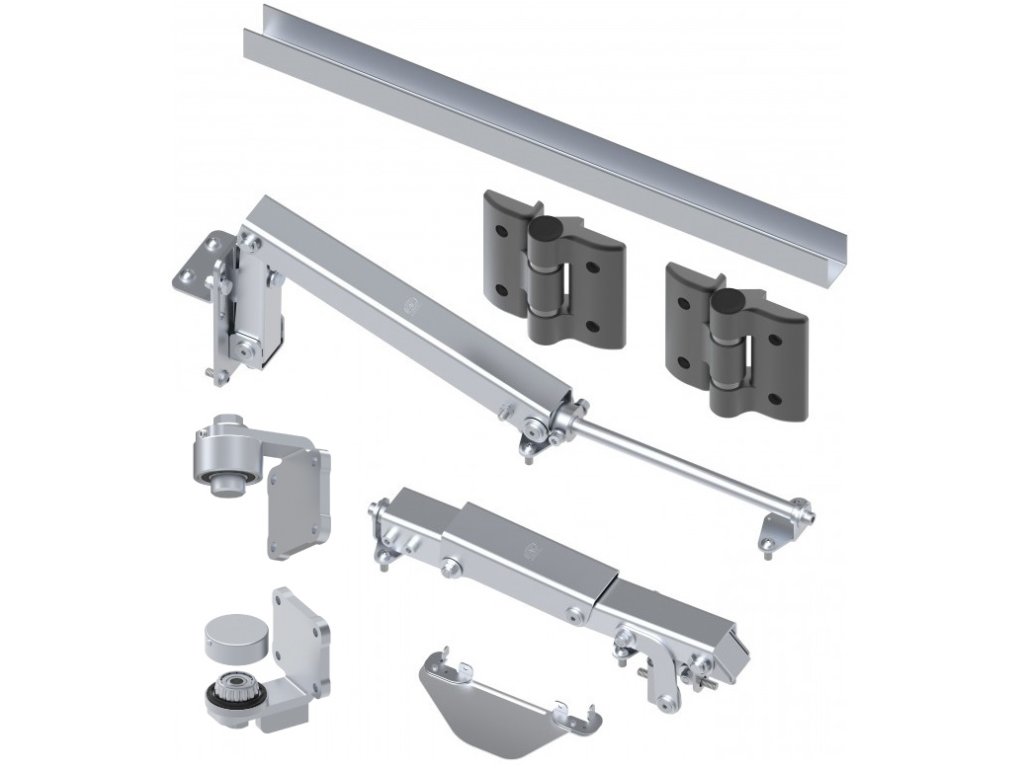

Sada KB-SM-5-1 obsahuje:
	2 ×	Dvoukřídlý hliníkový závěs	VL4500-140-V
	Dvoukřídlý hliníkový závěs pro spojení křídel brány		Detail
	1 ×	Horní nastavitelný otočný závěs	VC4111-B50
	Horní nastavitelný otočný závěs pro uchycení brány		Detail
	1 ×	Spodní otočný závěs	VC4212-B50
	Spodní otočný závěs pro uchycení brány		Detail
	1 ×	Sklopný kloub pro připevnění ke sloupku	VC7101-060
	Sklopný kloub pro připojení křídla brány ke sloupku		Detail
	1 ×	Sklopný kloub pro spojování bran	VC7102-060
	Sklopný kloub pro spojení křídel brány		Detail
	1 ×	Ochranný kryt	VC7105-060
	Ochranný kryt skládacího mechanismu		Detail
	1,9 m	Profil průvodce	VA5401-002-L
	Vodicí profil pro připojení kloubů skládacího mechanismu		Detail

Jak funguje skládací mechanismus:

Omezení použití:

Na základě výpočtu na obrázku níže můžete vypočítat, zda je mechanismus vhodný pro vaši situaci.

Způsob instalace skládacího mechanismu:
