Skládací mechanismus pro křídlovou bránu, jedno křídlo max. 2,4 m

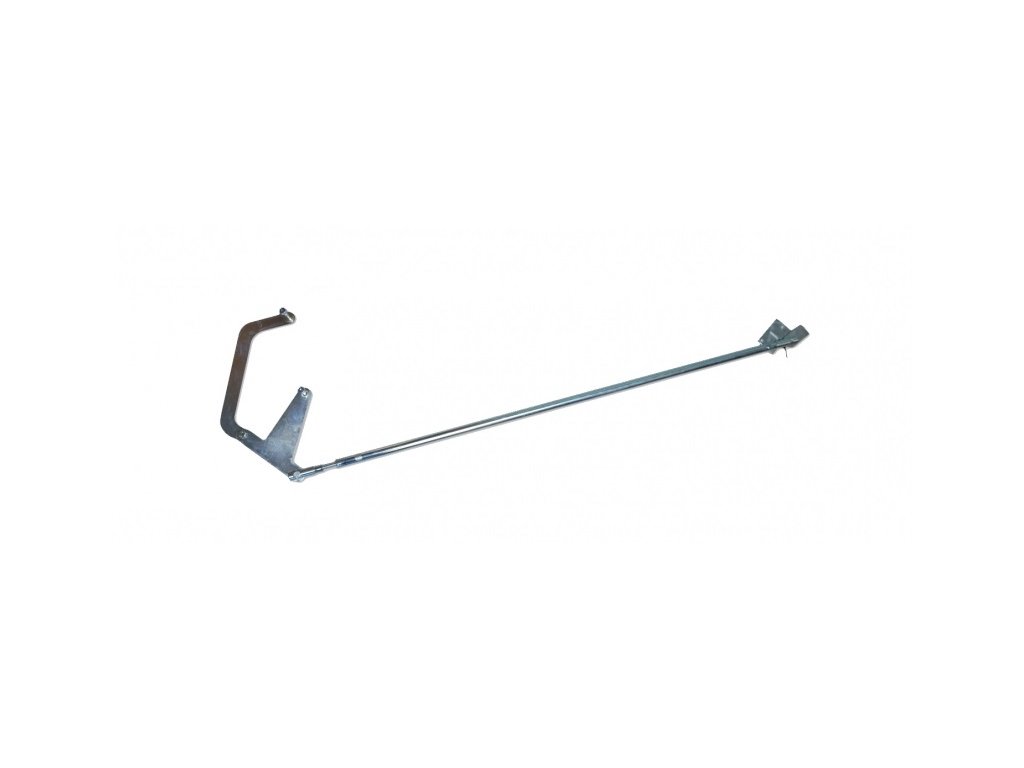

Sestava komponentů pro křídlovou bránu s dvoudílným skládacím křídlem o délce až 2,4 m. Při použití dva sestavy, které můžete harmonika skládací křídlová brána s šířkou průjezdu až 4,8 mm m. Dvoudílná skládací křídlová brána je užitečná zejména v případě, že auto parkujete přímo za bránou, pokud je těsně za bránou svah nebo pokud existuje jiná překážka, která znemožňuje instalaci klasického jednodílného křídla. Díky tomuto mechanismu můžete ušetřit až polovinu místa, které byste jinak zabrali rezervováno oblouk popsaný pohybem křídla.

Návod k obsluze skládacího mechanismu křídlové brány.

1. Krok

Upevnění k rámu brány:

2.Krok

Rozměr A se rovná B, vychází z délky křídla, konzolu je třeba odpovídajícím způsobem zkrátit a nainstalovat na sloupek.

3. Krok

Bod C je tvořen průsečíkem dvou kružnic vepsaných v kroku 2
a kroku 3

Příklad skládacího mechanismu na křídlové bráně
