Sada pro výrobu samonosné nerezové posuvné brány do 8,5m, INOX 98x98x5

Sada je navržen tak, aby usnadnil výběr jednotlivých komponentů v situacích, kdy je šířka průchodu až 8,5 m. Všechny komponenty v SADE jsou inox (nerezová ocel, antikorozní).

Poznámka: SET je ve srovnání s jednotlivými komponenty zvýhodněn. Na požádání upravíme složení SET a odečteme odpovídající slevu. Pokud máte konkrétní požadavek nebo chcete diskutovat, zavolejte prosím na číslo 730 731 112 nebo napište na e-mail info@taget.cz.

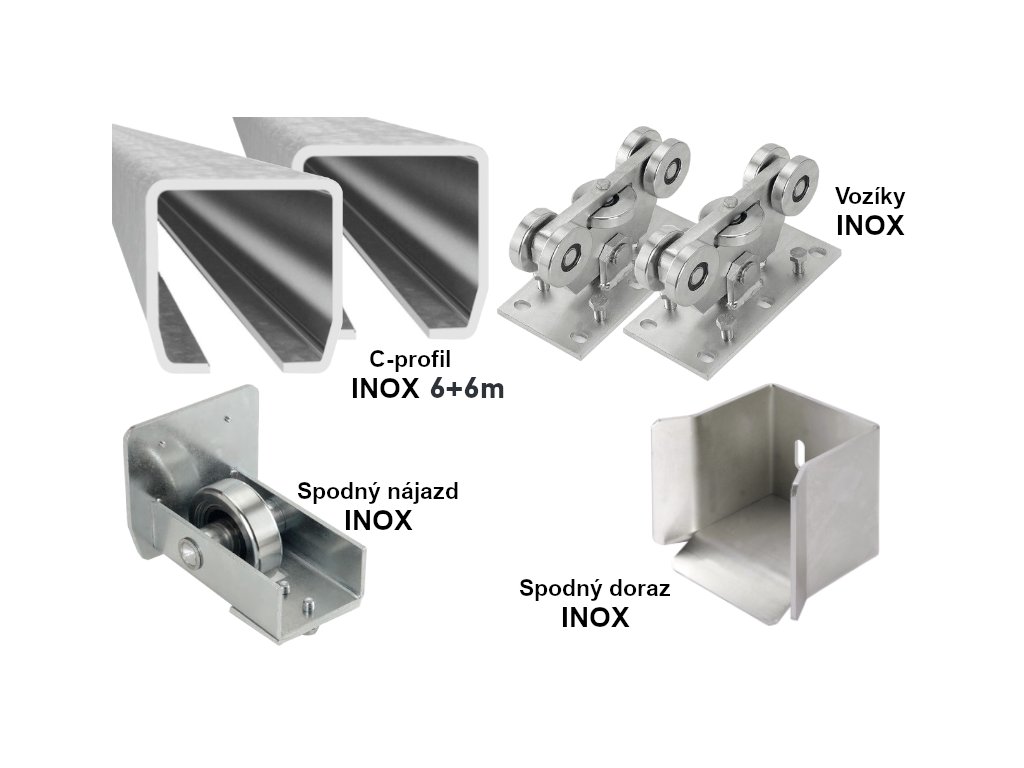

Sada obsahuje:			SADA-38-8,5
	2 ×	Vozík z nerezové oceli s pěti ložiskovými válečky
	Vozík z nerezové oceli s pěti ložiskovými kolečky z nerezové oceli.		Detail
	6+6 m	Nerezový C-profil 98x98x5mm	CP-INOX-98-6
	Vodicí profil z nerezové oceli ve tvaru písmene C přivařený ke spodní části brány, pomocí kterého brána jezdí na vozících ukotvených v betonovém základu.		Detail
	1 ×	Spodní rampa z nerezové oceli
	Rozjezdové kolečko je namontováno na horní části profilu C, na spodním dorazu umístěném na dorazovém sloupku, aby se vrata při zavření odlehčila.		Detail
	1 ×	Spodní zarážka z nerezové oceli
	Přístupová kapsa se nachází ve spodní části zarážky. Uvolňuje tlakové a tahové síly působící na vozíky při zavřené bráně.		Detail

Doručení SADY

Všechny Sady posuvných bran jsou skladem, expedice do 48 hodin. SADU Vám doručíme dopravní službou přímo na Vaši adresu. Platit můžete dobírkou (řidiči při převzetí zboží) nebo převodem na účet předem. Další možností je vyzvednout si sadu osobně na adrese Novém Městě nad Váhem.

Objednání SADY

SADA si můžete objednat:

Instalace posuvných bran s využitím komponentů SADY

Se sadou posuvné brány obdržíte montážní výkres, který obsahuje doporučené rozměry betonového základu a vzorové rozměry samonosných bran.

Rádi vám poskytneme konzultaci ohledně složení vaší stavebnice nebo sestavy. Můžete:

Ve fotogalerii naleznete zákaznické realizace posuvných vrat postavených na našich komponentách.

Prodloužená záruka

Všechny kovové součásti v tomto SADE podléhají rozšířená záruka 36 měsíců . Záruka se vztahuje kromě kovových komponentů i na nylonové části a hlavně na ložiskové válce vozíkukteré tvoří základ samonosného mechanismu brány.

Na všechnu automatizační elektroniku náš obchod má standardní záruku 24 měsíců.

Faktura, která bude přiložena k dodanému zboží, slouží jako záruční list.

Popis SADY pro výrobu samonosné posuvné brány

Kompletní SADA pro výrobu samonosné posuvné brány do šířky průjezdu 8,5 m a maximální celkové hmotnosti 450 kg samonosné brány . Na přání můžeme dodat C-profil řezaný na celé metry, který lze také přivařit, aby se dosáhlo větší šířky průchodu.

Sada obsahuje nosné vozíky pro samonosné brány s pěti válečky, kde jsou použita ložiska zatížení. Vozíky se dodávají včetně montážní desky.

Sada obsahuje také spodní doraz a rozjeté kolokteré "odlehčují" namáhání brány a slouží také jako brzdné a bezpečnostní prvky. Díly této SADY jsou sestaveny tak, že není nutné dokupovat další komponenty pro ručně ovládanou bránu, ale sadu můžete doplnit např. o vrchní doraz nebo o hákový zámek. Automatizaci brány si můžete zakoupit u nás pohon brány a elektronické příslušenství(ovladače, majáky, fotobuňky).

Profil C je přivařena ke spodnímu rámu brány. Doporučujeme použít spodní jokl rámu brány minimálně 80x40x2mm, ostatní jokly pak 60x40, 80x40, případně větší rozměr - záleží na šířce průjezdu, celkové délce křídla brány a zamýšlené hmotnosti - poradíme vám. Rám brány musí být robustní a stabilní. Jakmile máte rám brány, namontujte vozíky na betonový základ (použijte ocelové hmoždinky, chemické kotvy, nebo zabetonovat vozíky přímo do základů závitové tyče). Rozměry betonového základu spolu s dalšími doporučenými postupy vám dodáme společně s výrobky, případně vám poradíme, jak na to 00420730731112 nebo na info@taget.cz.

Podrobnější informace o samonosných branách a komponentech, ze kterých lze bránu sestavit, naleznete v části Často řešené situace při konstrukci posuvných bran.
