Sada pohonu pro posuvnou bránu do 400kg/7m NICE Robus RB400 (F)
Pohon do 400 kg/7 m, ozubený hřeben, ovladač, fotobuňky, maják, přijímač.
Pohon NICE Robus RB400 je určen pro posuvné brány s hmotností do 400 kg a šířkou průjezdu do 7 m. Má elektromechanický vypínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ".

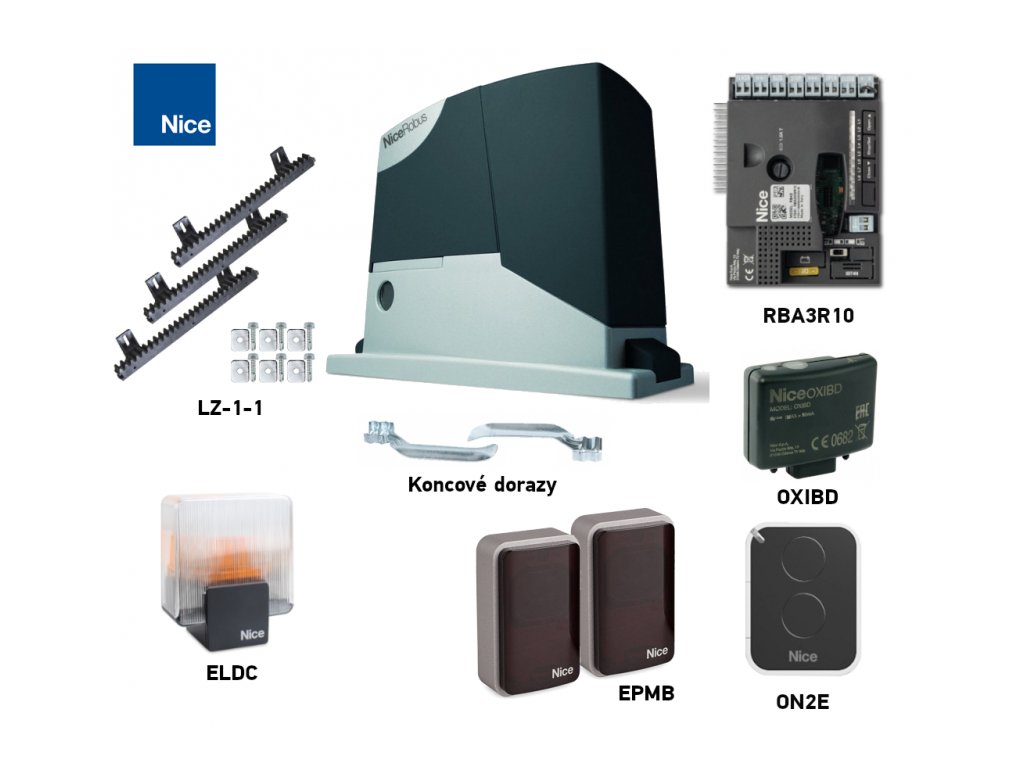

| Sada obsahuje: | NICE-RB400-F | |||
|---|---|---|---|---|
 |
1 × | Pohon NICE Robus RB400 | NICE-RB400 | |
|
Elektromechanický pohon NICE Robus RB400 s řídicí jednotkou RBA3R10 s celkovou nosností brány až 400 kg a délkou křídla až 7 m. |
Detail  |
|||
 |
1 × | Vzdálený NICE Era One ON2E | NICE-ON2E | |
|
Dvoukanálová řídicí jednotka NICE Opera je kompatibilní se všemi jednotkami NICE s plovoucím O-kódem. Pomocí tohoto ovladače můžete ovládat dvě zařízení značky NICE nebo pomocí přijímače NICE FloX2R ovládat zařízení jiné značky. |
Detail |
|||
 |
1 × | Pár fotobuněk NICE Era Photocell EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
2 × | Odemykací klíč | ||
|
V případě výpadku proudu slouží k odblokování hnacího ústrojí, aby bylo možné bránu ručně posunout tlačením nebo tažením. |
||||
 |
1 × | Instalační příručka NICE Robus RB400 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
 |
2 × | Koncová zarážka (vlevo+vpravo) | ||
|
Zarážky spínače pohonu jsou namontovány na ozubeném hřebenu a jejich funkcí je vymezit délku pojezdu brány. |
||||
| 1 × | Příslušenství pro montáž | |||
|
Součásti pro montáž pohonu, šrouby pro nastavení výšky, montážní podložka, kotevní krytky. |
||||
 |
4 m | Ozubený hřeben s kovovou výztuhou | LZ-1-4 | |
|
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím. |
Detail |
|||
(Je tento disk pro mě vhodný?)
Srovnání s jinými sadami pohonů:
| " Slabší sada | Alternativní sada | Silnější sada " |
|---|---|---|
|
Není. |
|
|
Funkce pohonu NICE ROBUS RB400
Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Nárazuvzdorné pouzdro, tělo z hliníkové slitiny s epoxidovou vrstvou.
Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 400 kg a délky křídla 7 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze ovlivnit, proto doporučujeme ideální použití pohonu NICE Robus RB400 pro brány s úrovní 80 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.
Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 7 párů fotobuněk prostřednictvím dvouvodičového kabelu.
Teplotní čidlo upravuje trakční sílu pohonu v závislosti na klimatických podmínkách. Součástí pohonu je také teplotní pojistka.
Nastavitelná rychlost, síla a doba pauzy automatického zavírání pohonu a mnoho dalšího, viz Programování.
Diagnostika pomocí výstražného majáku.
Modul ozubeného kola 4 je kompatibilní s ozubenými koly z naší nabídky.
Funkce pohonu "Slave Unit" systému Robus 400 zajišťuje automatickou synchronizaci obou motorů. To znamená, že je možné automatizovat dvě proti sobě běžící posuvné brány.
Pohon NICE Robus RB400 je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.
Pohon ROBUS RB400 na obrázcích
| odblokování | řídicí jednotka | schéma zapojení |
|---|---|---|
 |
 |
 |
| Pokyny odblokovat > |
Programování pohon > |
Podrobné informace na schéma zapojení > |
Podrobné schéma zapojení a další technické informace naleznete na webových stránkách pohonu NICE Robus RB400 nebo v návodu k obsluze.
Technické parametry pohonu NICE ROBUS RB400
| Rychlost | 0,18 - 0,34 m/s |
|---|---|
| Power | 230V, 50/60Hz |
| Power | 330W |
| Točivý moment | 6Nm |
| Maximální točivý moment | 12Nm |
| Max. hmotnost brány | 400kg |
| Stupeň pokrytí | IP 44 |
| Pracovní teplota | -20°C až +50°C |
| Kategorie izolace | 1 |
| Modul převodovky | 4 |
Úplné technické parametry najdete na stránce pohonu NICE Robus RB400.
Příslušenství kompatibilní s NICE Robus RB400
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:
| Co | Proč | Typ |
|---|---|---|
| Maják | Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem. | - LED maják s anténou ELDC - multifunkční světlo WLT - bezdrátový solární LED maják LLW |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby. | - Era Photocell Medium EPMB - Era Fotobuňka velká EPLB - Era Fotobuňka Slim EPSB - bezdrátové připojení FT210B - bezdrátové připojení EPMOW - solární PHW |
| Vysílač | Pro dálkové ovládání brány. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Přijímač | Nutné pro dálkové ovládání brány. | - OXI - OXIBD - OXILR - wifi přijímač IT4WIFI - gsm přijímač GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Anténa | Pro lepší dosah ovladače. | - integrovaný do majáku ELDC - sólo anténa ABFKIT |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami. | - bezdrátová pracovní skupina EDSWG - kabelové připojení EDSB |
| Klíčový spínač | Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. | - povrch, s jednou vložkou EKS - povrch, s evropskou vložkou, EKSEU - zapuštěné, s jednoduchou vložkou EKSI - zapuštěné, s evropskou vložkou EKSIEU |
| Čtečky karet | Pohony můžete ovládat přiložením karty nebo klíčenky ke čtečce karet. | - Čtečka transpondérů ERA ETPB |
| Převodovka | Nezbytné pro automatizaci samotného pohonu - bez hřebenu nemá pohon čím pohybovat bránou. | - nylon, s ocelí. výztuha, 33 cm LZ-1 - nylon, s ocelí. výztuha, 1m LZ-10 - nylon, s ocelí. výztuha, reverzní, 1m LZ-15 - ocel 30x8mm, 1m LZ-3 - ocel 30x12mm, 1m LZ-5 - inox 30x10mm, 1m LZ-7 |
| Záložní zdroj napájení | V případě výpadku proudu udrží bránu v chodu. | - záložní baterie PS124 - solární energie SYKCE |
Příručky a dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Sady posuvných pohonů do 400 kg (F) |
|---|---|
| Hmotnost: | 16.2 kg |
