Sada pohonu pro posuvnou bránu do 2500 kg/18 m - NICE Run RUN2500P (F)
RUN2500P - pohon do 2500 kg/18 m, ovladač, fotobuňky, maják, přijímač, ozubený hřeben.
Pohon NICE Run RUN2500P s indukčním koncovým spínačem je určen pro posuvné brány s hmotností do 2500 kg a šířkou pojezdu do 18 m. Má indukční stopspínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ".

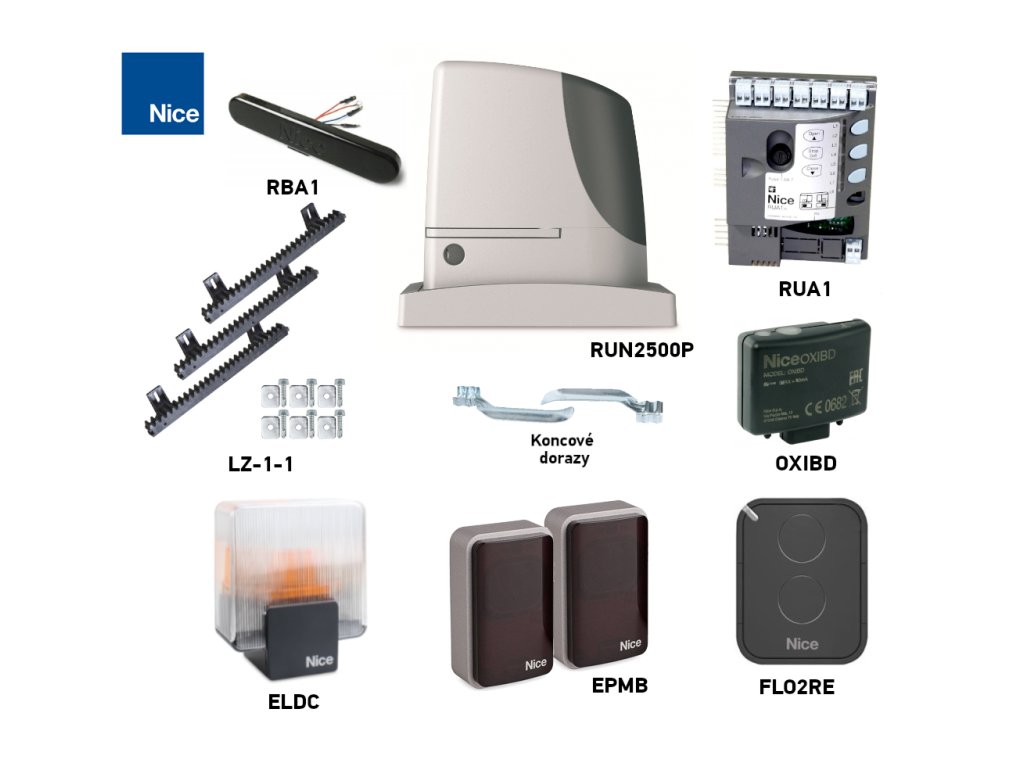

| Sada NICE-RUN2500P-F obsahuje: | ||||
|---|---|---|---|---|
|
1 × | Pohon NICE Run RUN2500P | NICE-RUN2500P-A | |
|
Elektromechanický pohon NICE Run RUN2500P s vestavěnou řídicí jednotkou s celkovou nosností brány až 2500 kg a délkou křídla až 18 m. |
Detail
|
|||
|
1 × | Řídicí jednotka NICE RUA1 | NICE-RUA1 | |
|
Řídicí jednotka pohonu NICE RUN |
Detail
|
|||
|
1 × | Indukční koncový spínač NICE RBA1 | NICE-RBA1 | |
|
Magnetický spínač pro přesnější a šetrnější zastavení než elektromechanický spínač. |
Detail
|
|||
|
1 × | Dálkové ovládání NICE Era Flor FLO2RE | NICE-FLO2RE | |
|
Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení. |
Detail
|
|||
|
1 × | Přijímač dálkového ovládání NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. Podporuje obousměrnou komunikaci s vybranými modely dálkového ovládání. Dosah až 200 m s anténou. |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail
|
|||
|
4 m | Ozubený hřeben s kovovou výztuhou | LZ-1-1 | |
|
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím. |
Detail
|
|||
|
1 × | Instalační příručka |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
Funkce pohonu NICE RUN RUN2500P
Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Nárazuvzdorné pouzdro, tělo z hliníkové slitiny s epoxidovou vrstvou.
Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 2500 kg a délky křídla 18 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze ovlivnit, proto doporučujeme ideální použití pohonu NICE Run RUN2500P pro úrovně hradel 80 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.
Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 7 párů fotobuněk prostřednictvím dvouvodičového kabelu.
Teplotní čidlo upravuje trakční sílu pohonu v závislosti na klimatických podmínkách. Součástí pohonu je také teplotní pojistka.
Nastavitelná rychlost, síla a doba pauzy automatického zavírání pohonu a mnoho dalšího, viz Programování.
Diagnostika pomocí výstražného majáku.
Modul ozubeného kola 4 je kompatibilní s ozubenými koly z naší nabídky.
Funkce pohonu "podřízené jednotky" systému Run2500P zajišťuje automatickou synchronizaci obou motorů. To znamená, že je možné automatizovat dvě proti sobě běžící posuvné brány.
Pohon NICE Run RUN2500P je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.
RUN RUN2500P v obrázcích
| odblokování | řídicí jednotka | schéma zapojení |
|---|---|---|
 |
 |
 |
| Pokyny odblokovat > |
Programování pohon > |
Podrobné informace na schéma zapojení > |
Podrobné schéma zapojení a další technické informace naleznete přímo na pohonu na adrese NICE Run RUN2500P nebo v příručce.
Technické parametry pohonu NICE RUN RUN2500P
| Power | (Vac 50 Hz) | 230 |
| Spotřeba energie | (A) | 3,8 |
| Stupeň pokrytí | (IP) | 44 |
| Power | (W) | 870 |
| Rychlost | (m/s) | 0,17 |
| Síla | (N) | 1390 |
| Max. hmotnost brány | (kg) | 2500 |
| Pracovní teplota | (°C) | -20 až +50 |
| Kategorie izolace | 1 | |
| Modul převodovky | 4 |
Příslušenství kompatibilní s NICE Run RUN2500P
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:
| Co | Proč | Typ | V sadu? |
|---|---|---|---|
| Maják | Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem. | - Lucy(LUCYB) - Moonlight(MLBT, ELB) |
Ano, ELDC. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby. | - MoonBUS(MOFB, EPMB) | Ano, EPMB. |
| Vysílač |
Pro dálkové ovládání brány. |
- Era One(ON2E, ON4E) |
Ano, FLO2RE. |
| Přijímač | Nutné pro dálkové ovládání brány. | - OXI - SMXI |
Ano, OXIBD. |
| Anténa | Pro lepší dosah ovladače. | - integrováno v LUCYB, MLBT - sólo anténa ABFKIT |
V majáku. |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami. | - MOTXR (bezdrátový) | Ne. |
| Klíčový spínač | Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. | - MOSE | Ne. |
| Převodovka | Nezbytné pro automatizaci samotného pohonu - bez hřebenu nemá pohon čím pohybovat bránou. | - nylon LZ-1 s ocelovou výztuží - ocel LZ-2 |
Jo, 4x LZ-1 |
Tabulka kompatibility pro jednotky NICE Run
Doplňkové parametry
| Kategorie: | Sady posuvných pohonů nad 1000 kg (F) |
|---|---|
| Hmotnost: | 26 kg |
