Sada pohonu pro posuvné brány do 2500 kg/18 m - NICE Run RUN2500I (E)
RUN2500I - pohon do 2500 kg/18 m, ovladač, fotobuňky, přijímač, ozubený hřeben.
Pohon NICE Run RUN2500I s vestavěným měničem, který mění napětí 230 V na 400 V. Vhodný pro intenzivní provoz. Je určen pro posuvné brány s hmotností až 2500 kg a šířkou průjezdu až 18 m. Má mechanický vypínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ".
Měnič umožňuje napájení a aktivaci třífázového motoru jednofázovým proudem 230 V nastavením frekvence pro řízení rychlosti pohonu od minimálních 8,2 m/min. do maximálních 15,4 m/min. Ve fázi zpomalování pohonu měnič, který komunikuje s řídicí jednotkou, zvyšuje točivý moment, čímž zvyšuje výkon a snižuje riziko zastavení pohonu při zpomalování na konci cyklu. Takže přeloženo do lidskéřeči, pokud chcete, aby dvouapůltunová brána na konci zpomalila, může vás pohon RUN2500 zmást, a proto použijte pohon RUN2500I.

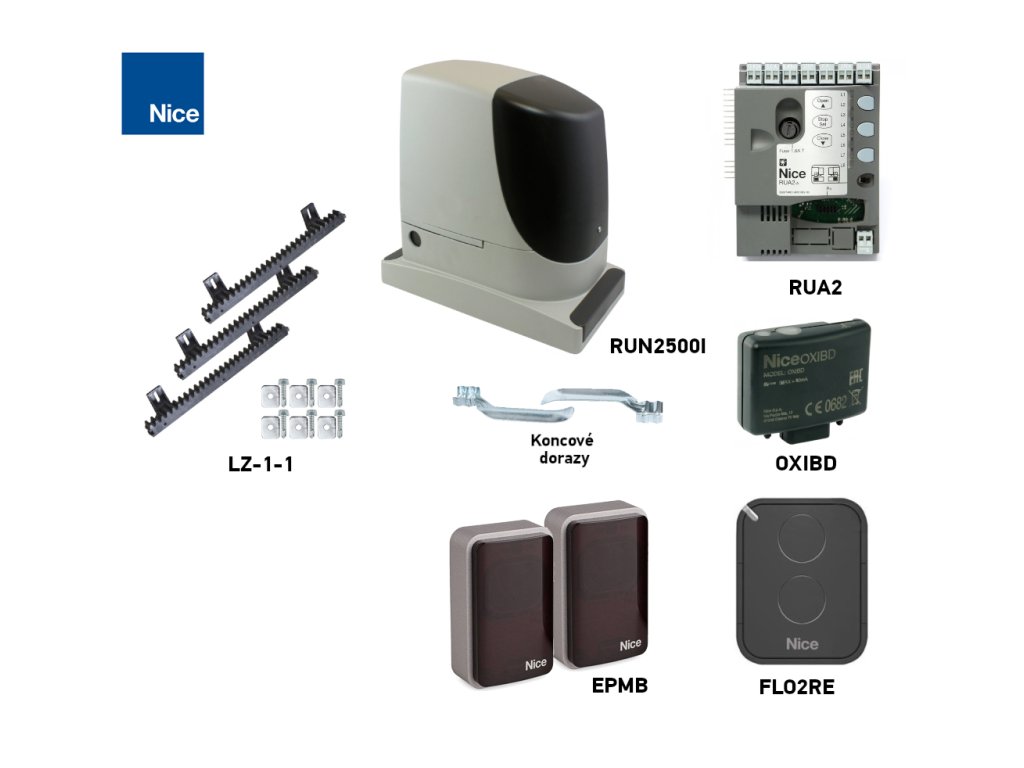

| Sada NICE-RUN2500I-E obsahuje: | ||||
|---|---|---|---|---|
|
1 × | Pohon NICE Run RUN2500I | NICE-RUN2500I-A | |
|
Elektromechanický pohon NICE Run RUN2500I s vestavěnou řídicí jednotkou s celkovou nosností brány až 2500 kg a délkou křídla až 18 m.
|
Detail
|
|||
|
1 × | Řídicí jednotka NICE RUA2 | NICE-RUA2 | |
|
Řídicí jednotka pro pohon NICE RUN2500I. |
Detail
|
|||
|
1 × | Dálkové ovládání NICE Era Flor FLO2RE | NICE-FLO2RE | |
|
Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení. |
Detail
|
|||
|
1 × | Přijímač dálkového ovládání NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. Podporuje obousměrnou komunikaci s vybranými modely dálkového ovládání. Dosah až 200 m s anténou. |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail
|
|||
|
4 m | Ozubený hřeben s kovovou výztuhou | LZ-1-1 | |
|
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím. |
Detail
|
|||
|
1 × | Instalační příručka |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
2ks odemykacího klíče
Koncové zastávky
Funkce pohonu NICE RUN RUN2500I
Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Nárazuvzdorné pouzdro, tělo z hliníkové slitiny s epoxidovou vrstvou.
Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 2500 kg a délky křídla 18 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze ovlivnit, proto doporučujeme ideální použití pohonu NICE Run RUN2500P pro úrovně hradel 80 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.
Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 7 párů fotobuněk prostřednictvím dvouvodičového kabelu.
Teplotní čidlo upravuje trakční sílu pohonu v závislosti na klimatických podmínkách. Součástí pohonu je také teplotní pojistka.
Nastavitelná rychlost, síla a doba pauzy automatického zavírání pohonu a mnoho dalšího, viz Programování.
Diagnostika pomocí výstražného majáku.
Modul ozubeného kola 4 je kompatibilní s ozubenými koly z naší nabídky.
Funkce pohonu "podřízené jednotky" systému Run2500P zajišťuje automatickou synchronizaci obou motorů. To znamená, že je možné automatizovat dvě proti sobě běžící posuvné brány.
Pohon NICE Run RUN2500I je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.
Podrobné schéma zapojení a další technické informace naleznete přímo na pohonu na adrese NICE Run RUN2500I nebo v příručce.
Technické parametry pohonu NICE RUN RUN2500I
| Power | 230 V / 50 Hz |
|---|---|
| Spotřeba energie | 3,7 A |
| Stupeň pokrytí | IP44 |
| Power | 650 W |
| Rychlost | 0,26 m/s |
| Síla | 1660 N |
| Pracovní cykly | 56 cyklů za hodinu |
| Max. hmotnost brány | 2500 kg |
| Pracovní teplota | -20 až +50 °C |
| Modul převodovky | 4 |
Příslušenství kompatibilní s NICE Run RUN2500I
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:
| Co | Proč | Typ | V sadu? |
|---|---|---|---|
| Maják | Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem. | - Lucy(LUCYB) - Moonlight(MLBT, ELB) |
Ne. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby. | - MoonBUS(MOFB, EPMB) | Ano, EPMB. |
| Vysílač |
Pro dálkové ovládání brány. |
- Era One(ON2E, ON4E) |
Ano, FLO2RE. |
| Přijímač | Nutné pro dálkové ovládání brány. | - OXI - SMXI |
Ano, OXIBD. |
| Anténa | Pro lepší dosah ovladače. | - integrováno v LUCYB, MLBT - sólo anténa ABFKIT |
Ne. |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami. | - MOTXR (bezdrátový) | Ne. |
| Klíčový spínač | Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. | - MOSE | Ne. |
| Převodovka | Nezbytné pro automatizaci samotného pohonu - bez hřebenu nemá pohon čím pohybovat bránou. | - nylon LZ-1 s ocelovou výztuží - ocel LZ-2 |
Jo. 4x LZ-1 |
Tabulka kompatibility pro jednotky NICE Run
Doplňkové parametry
| Kategorie: | Sady posuvných pohonů nad 1000 kg (E) |
|---|---|
| Hmotnost: | 26 kg |
