Sada pohonu NICE Toona 4024 pro jednokřídlou bránu do 3 m/500 kg s příslušenstvím
Křídlo brány do 3 m / 500 kg
pohon, dálkové ovládání, fotobuňky, maják
Sada pohonu NICE Toona 4 TO4024 je určena pro automatizaci křídlových bran do délky křídla 3 m a hmotnosti do 500 kg. Pohon je založen na 24V technologii a má mechanický doraz otevírání PLA13. Jednotka je nevratný. Pohony Toona jsou v současné době špičkou v automatizaci křídlových bran v soukromém i průmyslovém prostředí. Celá rodina Toona je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ".

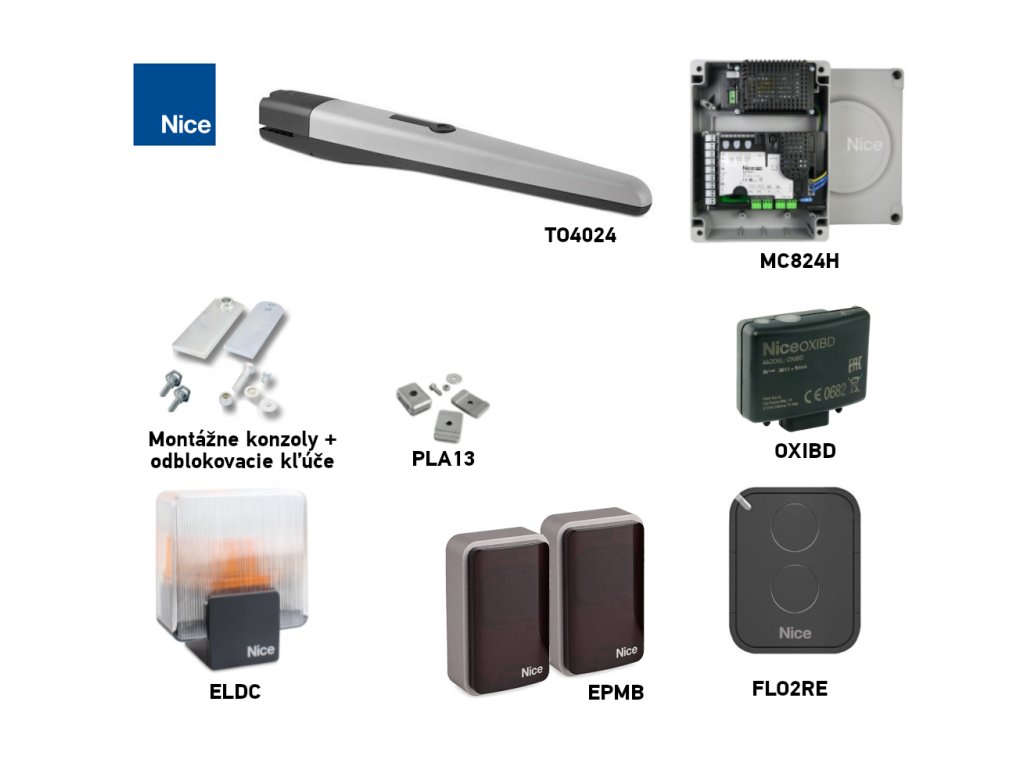

| Sada obsahuje: | NICE-TO4024-BE1 | |||
|---|---|---|---|---|
 |
1 × | Drive NICE Toona 4 TO4024 | NICE-TO4024 | |
|
Elektromechanický pohon NICE Toona TO4024 s nosností křídla brány až 500 kg a délkou křídla až 3 m. |
Detail  |
|||
 |
1 × | Ovládací panel NICE Moonclever MC824HR10 | NICE-MC824HR10 | |
|
Ovládací panel v konstrukční skříni Moonclever obsahující řídicí jednotku MCA1, která integruje pohony a příslušenství, je nezbytnou součástí automatizace. |
Detail |
|||
 |
1 × | Dálkové ovládání NICE Era Flor FLO2RE | NICE-FLO2RE | |
|
Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení. |
Detail |
|||
 |
1 × | Pár fotobuněk NICE Era Photocell EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
2 × | Odemykací klíč | ||
|
V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením. |
||||
 |
1 × | Návod k instalaci NICE Toona 4 TO4024 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
| 1 × | Příslušenství pro montáž | |||
|
Montážní součásti pohonu, přední a zadní držáky pro svařování, |
||||
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší sada | Alternativní sada | Silnější sada " | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
230V pohony NICE Toona:
Nabídka a dodání na vyžádání. |
Sada pohonu NICE Toona 5 TO5024
|
Funkce pohonu NICE Toona TO4024
Ovladač je vyroben z dvoudílného hliníkového tlakového odlitku s polyesterovou povrchovou úpravou odolnou proti povětrnostním vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozí řadou Moby a Pluto italského výrobce NICE, všechny montážní rozměry a průměry čepů jsou stejné. Pohon je vybaven 24V technologií, díky které je vhodnější pro situace s častějším používáním než 230V verze, ale naopak není vhodný do větrného prostředí, zejména pro neprůhledné dveře s plnou výplní.
Pohon je vybaven magnetickým snímačem, který umožňuje řídicí jednotce pohonu Moonclever MC824HR10 zjistit, v jaké části dráhy se pohon nachází. Řídicí jednotka MC824HR10 je vybavena systémem BlueBus, který umožňuje snadné programování, automatické načítání koncových poloh, automatickou diagnostiku závad, nastavení délky pauzy v režimu automatického zavírání, průchod pro chodce, zpomalení před koncovými polohami, dvojitý systém detekce nárazu závory, možný nouzový provoz při použití záložního zdroje PS324, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalšího.
Příslušenství kompatibilní s NICE Toona 4 TO4024
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:
| Co | Proč | Typ | V sadu? |
|---|---|---|---|
| Řídicí centrála | Jediný ovládací panel kompatibilní s pohonem NICE Toona TO4024. Podporuje technologii BlueBUS, 24 V a obsahuje vestavěnou řídicí jednotku MCA1. | - MoonClever(MC824HR10) | Ano, MC824HR10. |
| Maják | Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem. | - Lucy(LUCYB) - Moonlight(MLBT) - Era Light(ELB) |
Ano, ELB. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby. | - MoonBUS(MOFB, MOFOB) - Fotobuňka Era(EPMB) |
Ano, EPMB. |
| Vysílač |
Pro dálkové ovládání brány. |
- Era One(ON2E, ON4E) |
Ano, Flo2RE. |
| Přijímač | Nutné pro dálkové ovládání brány. |
Ano, OXIBD. |
|
| Anténa | Pro lepší dosah ovladače. | - integrováno v LUCYB, MLBT - sólo anténa ABF, ABFKIT s montážním držákem |
Ano, integrováno do majáku ELB. |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami. | - MoonTouch(MOTX-R) | Ne. |
| Klíčový spínač | Ovládání brány pomocí dvoupolohového klíčového spínače. Otočením na jednu stranu se brána uvede do pohybu, otočením na druhou stranu se brána zastaví. | - Moonkey(MOSE, MOSI, MOSEU, MOSIU, MOSU) | Ne. |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. | - horizontální elektrický zámek PLA11 - vertikální elektrický zámek PLA10 |
Ne. |
| Záložní zdroj napájení | V případě výpadku proudu lze pohon napájet z průběžně dobíjeného záložního zdroje po dobu přibližně 10 manévrů. | - baterie PS324 | Ne. |
Příručka pro NICE Toona 4 TO4024 pohon a ovládací panel NICE Moonclever MC824H
Příručku k pohonu NICE Toona 4 TO4024 a k ovládacímu panelu NICE Moonclever MC824HR10 si můžete stáhnout zde:
Pohon manuální NICE Toona 4 TO4024
Fotogalerie z jízdy NICE Toona
|
Ukázka instalace |
Ukázka instalace |
Ukázka instalace |
|
Ukázka instalace |
Ukázka instalace |
Odhalená jednotka |
|
Porovnání pohonů Toona 4, 5, 7 |
Odblokovaná jednotka |
Spodní pohon |
Technické vlastnosti
| Podrobné technické parametry pohonů NICE Toona 4 TO4024 |
Doplňkové parametry
| Kategorie: | 24V jednokřídlové pohony |
|---|---|
| Hmotnost: | 12.4 kg |
