Sada pohonu NICE Big-Fab BFAB5024 pro dvoukřídlou bránu - jedno křídlo 5m/900kg
Pro křídlo 900 kg/5 m
Pohon 24V, 170W, 400Nm, 7A
Řídicí jednotka MC824HR10
Sada je s nevratné elektromechanickou 24V motory a je určena pro dvoukřídlé dveře až do délky křídla 5m a hmotnosti křídla 900 kg.
Nový model podzemního pohonu určený především pro vjezdové brány, průjezdy, kované brány apod. Výhodou je tichý provoz a nenápadný design.
Samotný pohon tvoří také spodní závěs brány.

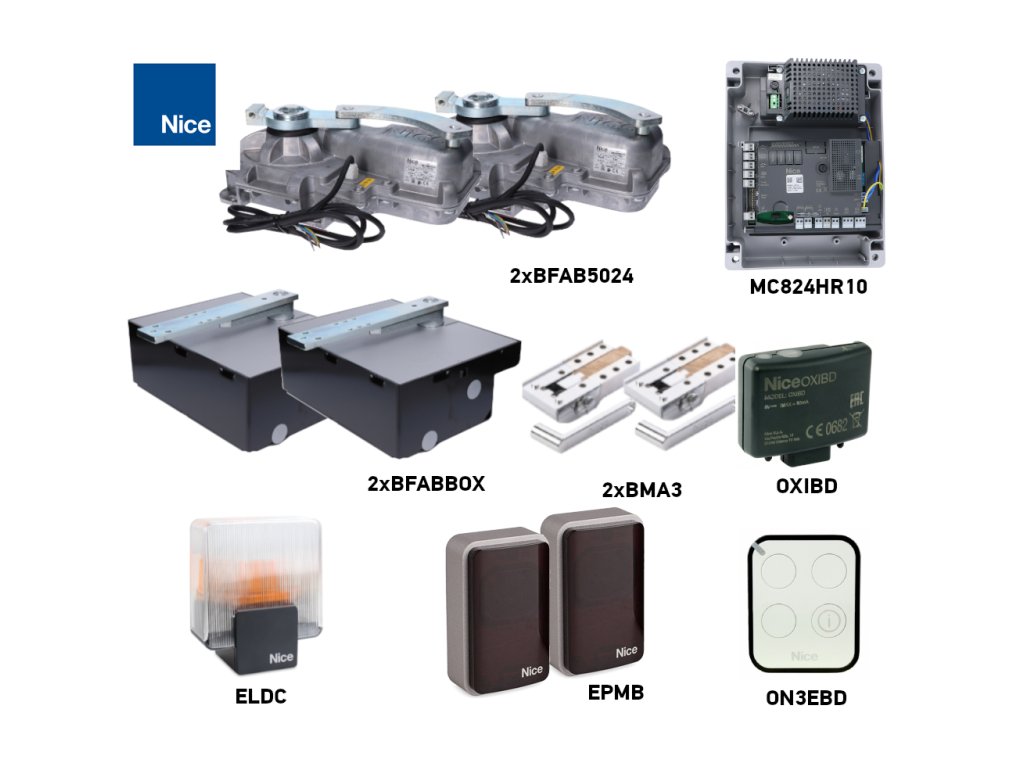

| SADA OBSAHUJE: | NICE-BFAB5024-BE2 | |||
|---|---|---|---|---|
 |
2 × | Podzemní motor NICE Big-Fab BFAB5024 | NICE-BFAB5024 | |
|
NICE B-Fab 5024 - podzemní pohon pro křídlovou bránu do 5 m/900 kg |
Detail  |
|||
 |
2 × | Základová skříň pro podzemní pohon | NICE-BFABBOX | |
|
Základová skříň NICE BFABBOX pro podzemní pohon NICE B-Fab 5024. Ocel s kataforetickou léčbou. |
Detail |
|||
 |
2 × | Odblokování systému NICE BMA3 | NICE-BMA3 | |
|
Odemykání pákou s klíčem |
Detail |
|||
 |
1 × | Ovládací panel NICE MC824HR10 | NICE-MC824HR10 | |
|
Součástí automatizace je ovládací panel v konstrukční skříni obsahující řídicí jednotku MC824HR10, která integruje pohony a příslušenství. |
Detail |
|||
 |
1 × | Dálkové ovládání NICE Era One ON3EBD | NICE-ON3EBD | |
|
Dálkovéovládání se třemi tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat tři zařízení nebo zadávat tři typy příkazů jednomu zařízení. Technologie BD představuje obousměrnou komunikaci, díky níž může ovladač signalizovat aktuální stav brány (zelená - otevřeno, oranžová - pootevřeno, červená - zavřeno). |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
1 × | Pár fotobuněk NICE EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail | |||
 |
1 × | Instalační příručka NICE B-FAB 5024 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Detail |
|||
TECHNICKÉ PARAMETRY POHONU :
| Řídicí jednotka | MC824HR10 |
| Power | 230 V |
| Verze motoru (24, 230 V) | 24 V |
| Power | 170 W |
| Síla | 400Nm N |
| Spotřeba motoru | 7 A |
| Typ brány | dvoulist |
| Stupeň ochrany | 67 IP |
| Pracovní teplota | -20 +55 °C |
| Instalace | podzemí |
| Délka jednoho křídla | 5 m |
| Maximální zatížení | 45 cyklů za hodinu |
Další informace o jednotce naleznete na stránce samostatné jednotky na adrese NICE BFAB5024.
Jednotka byla v minulosti označována jako NICE Big-Metro BM5024.
Doplňkové parametry
| Kategorie: | Sady podzemních pohonů pro dvoukřídlou bránu |
|---|---|
| Hmotnost: | 33 kg |
