Podzemní pohony
Podzemní pohon pro křídlovou bránu se používá především v situacích, kdy:
- Není tam místo pro rameno - není tam kam umístit standardní rameno nebo kloubový pohon, protože je tam např. zeď, plot, zeď nebo otvor pro bránu.
- Chcete čistý design - při pohledu na bránu zvenčí a zevnitř je vidět pouze povrch brány, pohon je skryt dole u sloupku pod závěsy.
- Chcete otevřít bránu do velkého úhlu - pohony řady S-Fab standardně otevírají bránu do úhlu 90°, ale mohou ji otevřít i do úhlu 180°, ostatní podzemní pohony standardně otevírají bránu do úhlu 110°, ale s volitelným příslušenstvím ji mohou otevřít až do úhlu 360°.
Podzemní pohony a základové skříně se prodávají samostatně, ale vždy se montují společně. Všechny podzemní pohony mají vnitřní mechanické zarážky.
Nemůžete se zorientovat? Viz Přehled a srovnání pohonů podzemních křídlových bran.
-
Sady podzemních pohonů pro jednokřídlové brány
-
Sady podzemních pohonů pro dvoukřídlou bránu
-
Samostatné podzemní pohony
-
Základové boxy pro podzemní pohony
-
Otevření podzemních pohonů do 360°
-

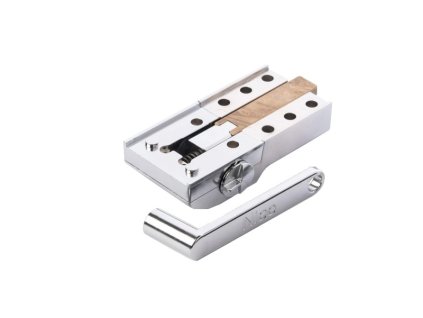

Odblokování pro podzemní pohony
Nejprodávanější
Pro pohony NICE M-Fab
Pro LFAB4024, LFAB4000, LFAB4024HS, BFAB5024.
Pro MFAB3024, MFAB3000, MFAB3024HS.
Pro MFAB3024, MFAB3000, MFAB3024HS.
Pro LFAB4024, LFAB4000, LFAB4024HS, BFAB5024.
Pro MFAB3024, MFAB3000, MFAB3024HS.
Základová skříň pro podzemní pohon NICE X-Fab XME2024/2124
Pro MFAB3024, MFAB3000, MFAB3024HS.
Pro LFAB4024, LFAB4000, LFAB4024HS.
Pro MFAB3024, MFAB3000, MFAB3024HS.
Nevratný. 24V.
Nevratný. 24V. Magnetický snímač.
Přehled podzemních pohonů
Základní rozdělení podzemních pohonů je podle rodiny a technologie elektromotoru. Existují čtyři rodiny, označené podobně jako oblečení v obchodě (S-Fab, M-Fab, L-Fab, Big-Fab), liší se velikostí, a jsou proto kompatibilní s různými základními skříňkami, a liší se také maximální délkou křídla brány, na které je lze namontovat. Pohony L-Fab a Big-Fab jsou rozměrově shodné, liší se především výkonem motoru.
- 24V pohony jsou univerzální, vhodné jak pro běžné domácí použití, tak pro intenzivní provoz ve firmě.
- varianty 230 V jsou vhodné pro plné těžké brány ve větrném prostředí.
- 24V Hi-Speed jsou velmi rychlé a otevřou bránu během několika sekund. Daňová sazba dolů je nižší maximální hmotnost křídla.
Přehledová tabulka podzemních pohonů:
| Rodina pohonů (max. délka křídla) |
Typ elektromotoru | Vhodné boxy |
||
| 24V | 230V | 24V Hi-Speed (ultra rychlý) | ||
|---|---|---|---|---|
| S-Fab (2,3 m) |
SFAB2024 SFAB2124 |
SFABBOX | ||
| M-Fab (3 m) |
MFAB3024 | MFAB3000 | MFAB3024HS | |
| L-Fab (4 m) |
LFAB4024 | LFAB4000 | LFAB4024HS | LFABBOX LFABBOXI |
| Big-Fab (5 m) |
BFAB5024 | |||
Poznámka: Krabičky s písmenem I na konci jsou inox (nerezová ocel, nerezová ocel).
Srovnání podzemních pohonů
Všechny 24V pohony jsou kompatibilní s řídicí jednotkou NICE MC824HR10 (tj. všechny mají enkodér-otáčkoměr), kromě pohonu NICE S-Fab SFAB2024 (bez enkodéru), který je kompatibilní s řídicí jednotkou NICE MC424LR10. Pohony 230 V jsou kompatibilní s řídicí jednotkou NICE MC800. Pohon Oltre není podzemní, ale v zásadě je neviditelný, takže svým způsobem spadá do stejné kategorie.
Uvedené limity maximální délky a hmotnosti křídla jsou buď-nebo (tj. ne současně), každý pohon má vlastní tabulku limitů použití, kterou najdete v podrobnostech o jednotlivých pohonech.
| Rodina | Model | Do křídla délky | Do křídla váhy | Řídicí jednotka |
|---|---|---|---|---|
| Neviditelný | ||||
| Oltre | OLTRE1824 | 1,8 m | 100 kg | MC824L |
| Podzemní 24V | ||||
| S-Fab | SFAB2024 | 2,3 m | 400 kg | MC424LR10 |
| SFAB2124 | MC824HR10 | |||
| M-Fab | MFAB3024 | 3 m | 600 kg | |
| L-Fab | LFAB4024 | 4 m | 650 kg | |
| Big-Fab | BFAB5024 | 5 m | 900 kg | |
| Podzemní 230V | ||||
| M-Fab | MFAB3000 | 3 m | 600 kg | MC800 |
| L-Fab | LFAB4000 | 4 m | 650 kg | |
| Podzemní 24V Hi-Speed | ||||
| M-Fab | MFAB3024HS | 3 m | 300 kg | MC824H |
| L-Fab | LFAB4024HS | 4 m | 400 kg | |
Názvosloví podzemních pohonů NICE
Od spuštění původní verze jednotky Intro společnosti King Gates, kterou italská skupina později NICE koupila, doplnila do svého portfolia, rozšířila a zkvalitnila nabídku pohonů, uplynulo mnoho času a podzemní pohony prošly několika inovacemi a změnami názvů. Pokud se vám zdá názvosloví podzemních drah NICE nepřehledné, připravili jsme pro vás přehlednou tabulku, která vám pomůže se zorientovat:
| >>>>>>>>>>>> Časová osa >>>>>>>>>>>> | |||
| Původní název | Mezistátní | Současný název | Budoucí název |
|---|---|---|---|
| X-Metro | X-Fab | S-Fab | |
| XME2024 | XFAB2024 | SFAB2024 | |
| XME2124 | SFAB2124 | ||
| XMBOX | SFABBOX | ||
| Metroplex | M-Fab | ||
| ME3024 | MFAB3024 | ||
| ME3000 | MFAB3000 | ||
| MECF | MFABBOX | ||
| MECX | MFABBOXI | ||
| Velká metropole | L-Fab | ||
| BM4000 | LFAB4000 | ||
| BM4024 | LFAB4024 | ||
| BMBOX4 | LFABBOX4 | ||
| BMBOX4I | LFABBOX4I | ||
| Velká metropole | Big-Fab | XL-Fab | |
| BM5024 | BFAB5024 | XLFAB5024 | |
| BMBOX | BFABBOX | ||
| BMBOXI | BFABOXI | ||
