Párování ovladačů s pohony vrat NICE
Obsah stránky párování ovladačů NICE:
Dálkové ovládání pohonů NICE je realizováno dvěma komponenty: řídicí jednotkou a přijímačem.
Ovladač (také vysílač) je bezdrátové zařízení s tlačítky, kde stisknutí tlačítka pouze vyšle signál, nikdy si nic nepamatuje.
Kódování ovladače a přijímače musí být pro správnou funkci shodné.
Přijímač zachytí signál vyslaný řídicí jednotkou a na základě kódu rozhodne, co s ním udělá. Přijímač ukládá kódy ovladačů do paměti.
Přijímač může být zabudován do řídicí jednotky pohonu (např. NICE Road 400, nové pohony Wingo a Toona), v tomto případě se ovládá tlačítkem R (RADIO) přímo na řídicí jednotce. Přijímač může být také externí, připojený k řídicí jednotce přes konektor (např. přijímač OXI / SMXI na NICE Robus, Run nebo starší jednotky Wingo a Toona).

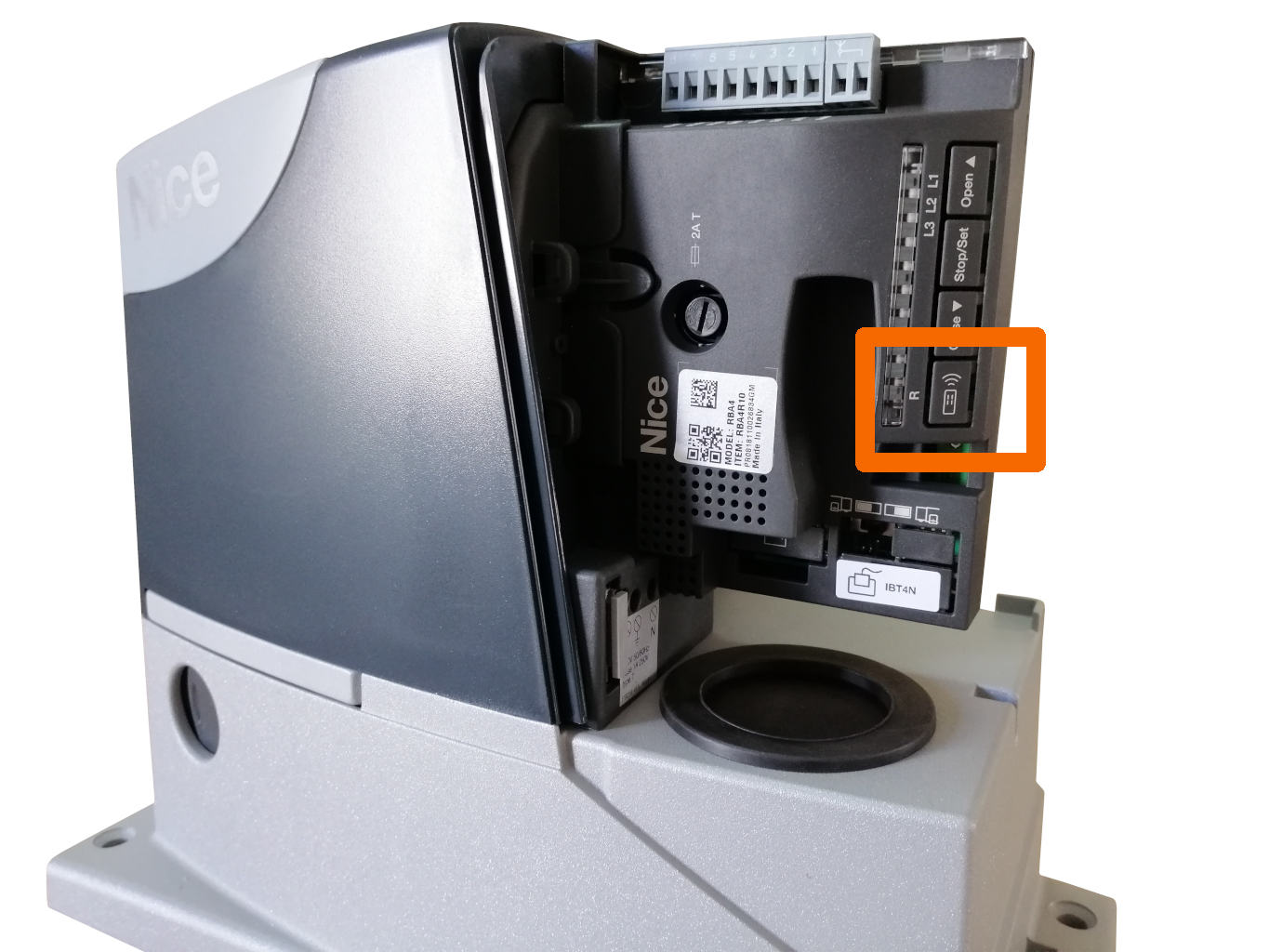

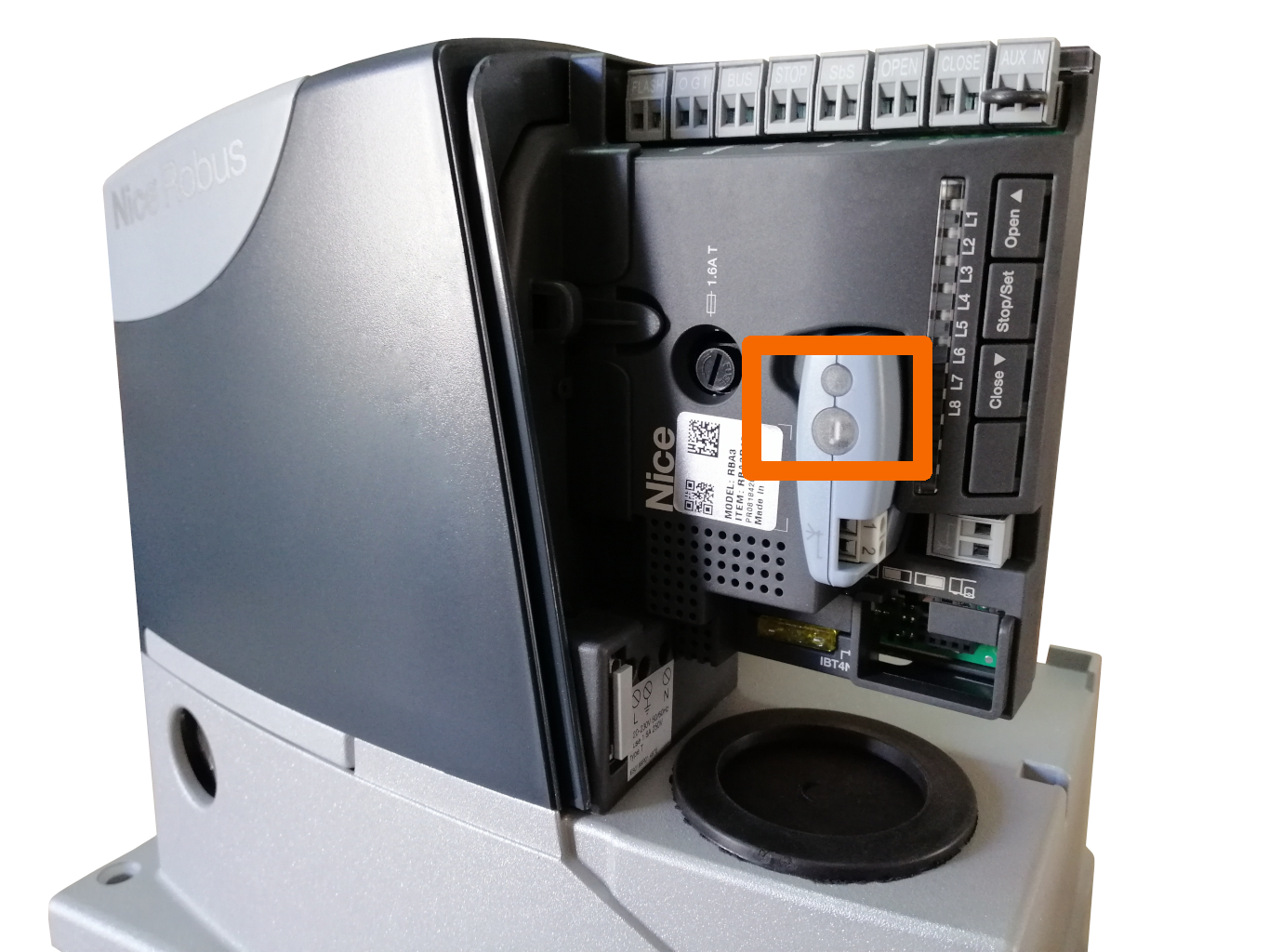

| Tlačítko R (RADIO) na řídicí jednotce NICE RBA4R10 drive NICE Road 400 | Tlačítko na externím přijímači NICE Jednotka OXI/SMXI NICE Robus, Run, et al. |
|---|---|
 |
 |
Elektronické komponenty společnosti NICE umožňují zápis ovladačů do paměti přijímačů ve dvou režimech:
| Režim I. "Jeden ovladač pro jedno zařízení" |
Režim II. "Jeden ovladač pro více zařízení" |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Tento režim má smysl maximálně pro čtyřkanálové ovladače.
V tomto režimu jsou tlačítkům přiřazeny pevné funkce pro ovládání jednoho zařízení (tlačítka jsou číslována zleva doprava a shora dolů):
|
Tento režim má smysl u dvou a vícekanálových (tlačítkových) ovladačů.
V tomto režimu je každému tlačítku přiřazena pouze jedna funkce zařízení:
Jedním tlačítkem lze ovládat i více zařízení, ovladač se vždy uloží do přijímače, ovladač si nikdy nic nepamatuje. |
||||||||||||||||||||
|
Příklady: V případě jednokanálového ovladače budete moci krokovat pouze bránu. Ostatní příkazy nebudou přístupné. U dvoukanálového ovladače se opakovaným stisknutím tlačítka 1 brána rozjede, tlačítko 2 bránu otevře jen částečně. Ostatní dva příkazy nebudou přístupné. U čtyřkanálového ovladače budete mít k dispozici všechny možné příkazy. |
Jednoduchý příklad: mám dvoukanálový ovladač a mám posuvná a garážová vrata. Prvním tlačítkem lze ovládat(krokovat) posuvná vrata a druhým garážová vrata.
Složitý příklad: mám čtyřkanálový ovladač. Doma mám posuvné, garážové a křídlové dveře. V práci máme dvoukřídlou bránu o délce 8 m. Vše můžete ovládat jedním ovladačem. Prvním tlačítkem můžete ovládat posuvnou bránu doma a v práci můžete tímto tlačítkem nastavit částečné otevření křídlové brány (otevře se pouze jedno čtyřmetrové křídlo). Druhým tlačítkem můžete doma ovládat křídlovou bránu a například v práci při jízdě s nákladním autem otevřít obě křídla. Třetím tlačítkem můžete ovládat garážová vrata doma a čtvrtým tlačítkem můžete například částečně otevřít posuvnou bránu doma na 1 m, když vás nebaví chodit domů z fotbalu a branka je daleko. Alternativně lze křídlovou bránu spárovat například v režimu I při práci. |
Možné příkazy pro zařízení NICE
1. Stepping
V závislosti na konkrétní automatizaci existuje více typů krokových sekvencí. Zařízení NICE obecně podporují následující kombinace (viz návod k obsluze konkrétního zařízení):
| Otevření > Zastavení > Zavření > Otevření |
|---|
| Obecně přednastaveno. Při zavírání brány se po stisknutí tlačítka brána okamžitě otevře. |
| Otevření > Zastavení > Zavření > Zastavení > Otevření |
| Nejbezpečnější možnost. Každý pohyb brány lze zastavit. |
| Otevírání > Zavírání > Otevírání |
| Praktická, ale ne zcela bezpečná možnost. Pokud v této kombinaci hrozí, že brána narazí do překážky, budete ji honit nahoru a dolů. |
Konkrétní typ krokování se nastavuje při programování pohonu. Od této chvíle bude daná sekvence příkazů platná nejen pro ovladače, ale také pro zařízení připojená k případnému vstupu STEP-BY-STEP.
2. Částečné otevření
Opakovaným stisknutím tlačítka provede brána následující pohyby:
| Částečné otevření > Stop > Zavření > Stop > Částečné uzavření |
|---|
Toto tlačítko otevře bránu pouze částečně, nikdy ne úplně.
Částečné otevření má pro různé typy automatizace různý význam:
| Typ automatizace | Částečné otevření |
|---|---|
| Otevírání posuvné brány na 1 m (otevírání pro pěší) | |
| Otevírá jedno křídlo brány | |
| Částečné otevření |
3. Otevřít
Opakovaným stisknutím tlačítka provede brána následující pohyby:
| Otevření > Zastavení > Otevření |
|---|
až do úplného otevření, pak tlačítko nereaguje.
4. Zavřít
Opakovaným stisknutím tlačítka provede brána následující pohyby:
| Zavírání > Zastavit > Zavírání |
|---|
dokud není tlačítko zcela zavřené, pak tlačítko nereaguje.
Odstranění ovladačů z paměti
Odstranění všech ovladačů z paměti přijímače
- Stiskněte a podržte tlačítko R (RADIO) na řídicí jednotce (nebo tlačítko na přijímači).
- Kontrolka R (RADIO) (nebo kontrolka na přijímači) se rozsvítí a poté zhasne (držte v klidu).
- Kontrolka začne blikat a vy _PŘI třetím bliknutí uvolněte tlačítko R (RADIO).
- Pokud bylo vymazání úspěšné, kontrolka chvíli bliká jako na diskotéce a poté pětkrát zabliká.
Odstranění určitého ovladače z paměti přijímače (pouze přijímač OXI)
- Stiskněte a podržte tlačítko R (RADIO) na řídicí jednotce (nebo tlačítko na přijímači).
- Rozsvítí se indikátor R (RADIO) (případně na přijímači). Při stisknutí a podržení tlačítka na ovladači stále držíte tlačítko R (RADIO).
- v režimu I můžete stisknout a podržet libovolné tlačítko.
- pro režim II je nutné stisknout konkrétní tlačítko přiřazené přijímači. Chcete-li tedy z paměti přijímače vymazat celý ovládací prvek, musíte postup opakovat pro každé tlačítko přiřazené danému přijímači.
- Pokud bylo vymazání úspěšné, kontrolka pětkrát zabliká a obě tlačítka uvolníte.
Zápis ovladače do paměti
Pokud nevíte, jaký ovladač držíte, pokud není spárovaný nebo pokud nevíte, v jakém režimu se nachází, doporučujeme před spárováním vymazat režim I i režim II .
Zápis ovladače do paměti přijímače pomocí tlačítek na přijímači
| Zápis do paměti v režimu I. | Zápis do paměti v režimu II. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Zápis ovladače do paměti v režimu II se provádí ve dvou krocích: 1. Výběr příkazů
2. Zápis řidičů Postup:
|
Zápis ovladače do paměti přijímače na dálku pomocí již spárovaného ovladače
Tato operace musí být provedena v dosahu přijímače. Máte dva ovladače, jeden starý, již spárovaný, a jeden nový, dosud nespárovaný. Pokud byl STARÝ ovladač spárován v režimu I, NOVÝ ovladač zdědí stejné vlastnosti a operaci lze provést pomocí libovolného tlačítka. Pokud byl ovladač OLD spárován v režimu II, je třeba provést operaci pro každé tlačítko zvlášť stisknutím daného tlačítka. Postup je následující:
- Stiskněte a podržte tlačítko na ovladači NEW po dobu 7 sekund a poté jej uvolněte.
- Stiskněte tlačítko na ovladači OLD třikrát po sobě po dobu dvou sekund, brána by se již neměla pohybovat.
- Stiskněte tlačítko na ovladači NEW na 3 sekundy a poté jej uvolněte.
- Počkejte 10 sekund a zkuste to.
- Pokud se párování nezdaří, zkuste tlačítka stisknout pomaleji. Neváhejte to zkusit vícekrát.
