    Ovládání dalších zařízení přes externí přijímače NICE



    Pokud chcete ovládat zařízení jiných značek pomocí ovladačů NICE, je třeba k zařízení připojit externí přijímač NICE (například NICE SMX2R, NICE OX2 NICE FLOXR, NICE OX4T atd.). Externí přijímače jsou napájeny 12 V nebo 24 V a mají výstup RELÉ, který připojíte ke svorkovnici pohonu jiné značky.

    Sada pre diaľkové ovládanie externých zariadení

    Připravili jsme pro vás cenově výhodnou sadu pro ovládání čehokoli, která se skládá z:

    Výše uvedené příklady jsou demonstrovány na ovládání brány, ale externí přijímač NICE lze použít pro číselníkové ovládání jakékoli automatizace.

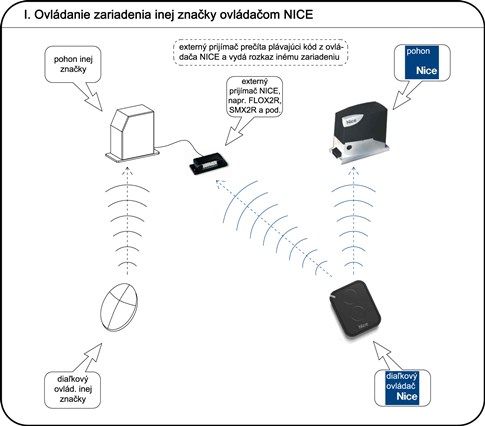

    I. Ovládání zařízení jiné značky pomocí ovladače NICE

    I. Ovládání zařízení jiné značky pomocí ovladače NICE

    Příklady použití externích přijímačů NICE

    Příklad 1 - NICE pohon na vstupních dveřích + další pohon na garážových dveřích:

    Na posuvných dveřích mám pohon NICE a na garážových dveřích pohon XY. Chci ovládat obě jednotky pomocí jednoho řadiče. Proto jsem k jednotce XY připojil externí přijímač NICE. Tím zajistím příjem rádiového signálu z ovladače NICE a budu moci ovládat obě zařízení jedním dvoukanálovým ovladačem.

    Příklad 2 - použití více funkcí:

    Kromě toho mohu chtít pro dané zařízení použít více než jeden typ příkazu: například chci mít možnost částečného otevření posuvné brány. Zároveň chci stejným dálkovým ovladačem ovládat jiné zařízení, například garážová vrata. Pak použiji čtyřkanálový ovladač a připojím externí přijímač k otvírači garážových vrat. Mohu dosáhnout následujících nastavení:

    • první tlačítko ovládá posuvnou bránu (např. příkaz otevřít - stát - zavřít)
    • druhé tlačítko otevře bránu o jeden metr (funkce částečného otevření)
    • třetím tlačítkem budu ovládat garážová vrata
    • čtvrté tlačítko zůstane volné a v budoucnu budu moci ovládat jakoukoli další automatizaci, protože můj externí přijímač je dvoukanálový a mohu ho připojit k jinému zařízení.

    Příklad 3 - příliš mnoho řidičů:

    Mám 7 automatizací v různých budovách, které chci ovládat na dálku, ale nechci mít v autě 7 různých ovladačů. Pro takovou situaci jsou požehnáním externí přijímače + devítikanálový ovladač NICE ON9E, se kterým budete ovládat až 9 automatik. Je však třeba mít na paměti, že externí přijímače mají dva kanály. Pokud tedy máte více automatik, musíte ke každému páru připojit jeden přijímač.

    Příklad 4 - zařízení, pro která nelze získat další ovladače:

    Mám zařízení neznámého původu/výrobce a nemohu sehnat jeho ovladače. Pokud má toto zařízení řídicí jednotku, na které jsou k dispozici kabelové vstupy pro externí přijímač, situaci jste vyřešili.

    Příklad 5 - Chci na dálku ovládat něco, co by vás ani nenapadlo:

    Ano, někdy vás překvapí, k čemu všemu lidé přijímač používají: k dálkovému ovládání kostelních zvonů, stavidla na rybníku, dávkovače krmiva atd. Platí informace v úvodu - pokud má zařízení potřebný vstup, lze jej dálkově ovládat pomocí ext. přijímače.

    Příklad 6 - Chci dálkově ovládat zařízení 230 V:

    Používáte externí přijímač NICE OX4T, který obsahuje 4 relé, na nichž můžete nastavit jeden ze 14 příkazů.

    Kam dál:

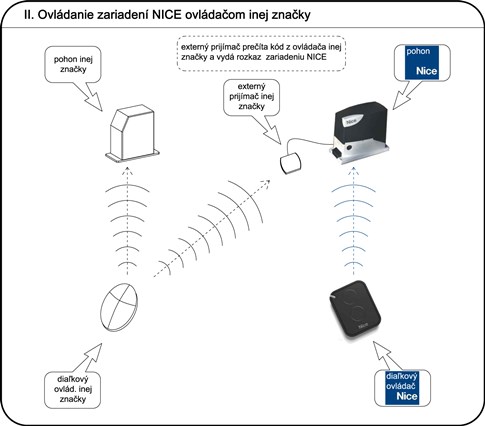

    II. Ovládání zařízení NICE pomocí ovladače jiné značky

    II. Ovládání zařízení NICE pomocí ovladače jiné značky

    Stejný princip lze použít k ovládání pohonů NICE pomocí dálkových ovladačů jiných výrobců. Pokud již máte ovladače od výrobce XY, potřebujete externí přijímač od stejného výrobce XY. V úvahu přichází:
    a) jaká je cena externího přijímače od jiného výrobce
    b) jaká je cena dalších ovladačů od jiného výrobce, pokud si ovladače v budoucnu koupím

    Když zvážíte vstupní náklady, může být někdy výhodnější použít dálkové ovladače, které již máte, a jen k nim dokoupit externí přijímač. Proto v naší nabídce najdete také externí přijímače jiných značek:

    Příklad z praxe:

    Dobře!

    Požádám o informace.

    Mám dálkový ovladač ON3EBD pro pohon brány NICE, chtěl bych stejný ovladač použít pro otevírání garážových vrat.

    Typ garážových vrat, která mám, je APERTO Baseline . Jaký typ externího modulu potřebuji k ovládání garážových vrat ??

    Předem děkuji za odpověď

    Odpověď: Nejjednodušší postup je následující:

    1. Koupit externí přijímač NICE OX2
      Objednávat můžete na adrese /nice-ox2-double-channel-externi-prijimac-433-92-mhz/
    2. Tento externí přijímač se připojuje k jednotce Aperto Baselina
      Poznámka: Vzhledem k tomu, že napájení z řídicí jednotky je 24 V, je tato funkce odkaz by neměl být připojen k jednotce OX2.
      Viz strana 12 v příručce /uploads/4b1decfa7cf5a6851c08879111e8ffff-aperto-baseline-pdf.pdf, přijímač OX2 zapojíte do jednotky Aperto Baseline takto:
      • červený kabel od OX2 k pohonu na svorku 9
      • černý kabel od OX2 k pohonu na svorku 10 ()
      • první bílý kabel od OX2 k pohonu na svorku 5
      • druhý bílý kabel od OX2 k pohonu na svorku 6
    3. Na ovladači ON3EBD přepněte jedno tlačítko na jednosměrné ovládání
      Podle postupu /programming-on3ebd-on-one-way-cut
    4. Uložit toto tlačítko z ON3EBD do přijímače OX2

      1. Jednou stiskněte tlačítko na OX2, vedle něj začne blikat kontrolka LED.
      2. Poté stiskněte tlačítko na dálkovém ovladači (to, které jste přepnuli) a podržte je, dokud kontrolka LED třikrát různě neblikne (asi 3-5 sekund)
      3. Počkejte, až začne blikat, a je hotovo.
    5. Zkuste to :)
