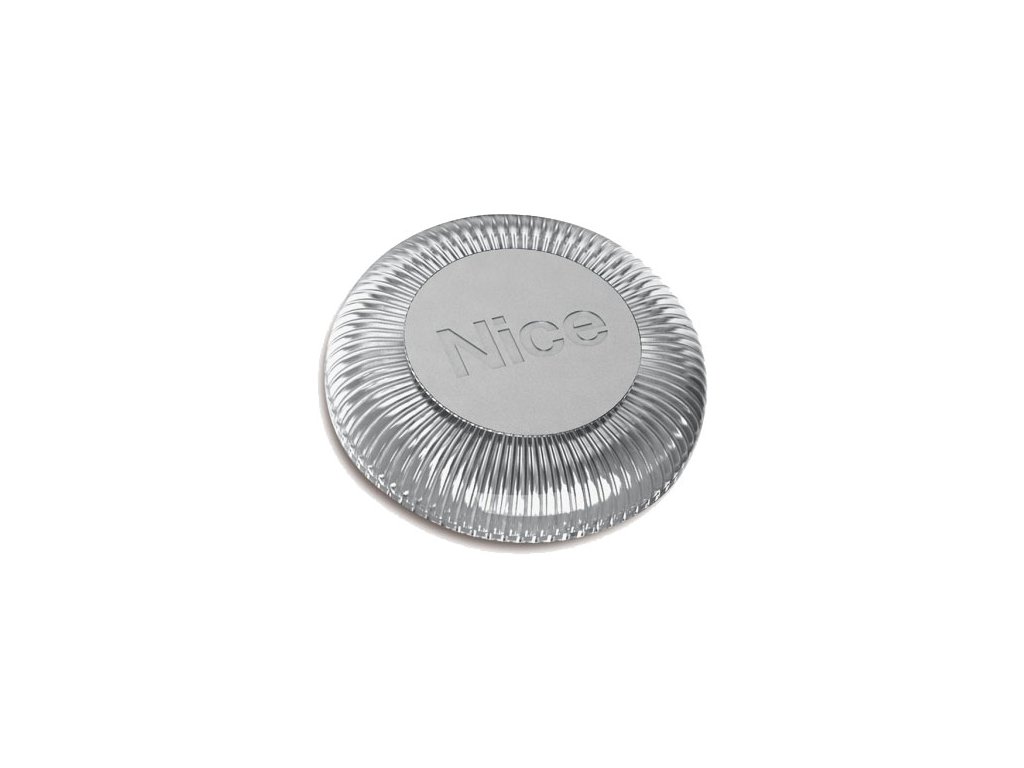

NICE Wallyght WLT - multifunkční výstražné světlo LED

NICE Wallyght WLT je multifunkční LED indikátor, který po připojení ke kompatibilním řídicím jednotkám pohonů může fungovat jako klasický blikající výstražný maják nebo může sloužit jako osvětlovač prostředí.

Po zapojení do elektrické sítě může být trvale zapnuta např. vypínačem nebo se může automaticky zap nout za soumraku pomocí funkce světelným čidlem(To je funkční pouze tehdy, když je světlo orientováno v úhlu 180°).

Napájení je univerzální 12/24 V AC/DC.

Montáž může být svislá nebo vodorovná (i na strop) a orientaci osvětlení lze nastavit.

Maják WLT má krytí IP44 pro venkovní použití.

Obsahuje dvě 1W LED diody, které poskytují 70 tisíc hodin nepřetržitého svícení.

Postup montáže výstražného světelného majáku NICE Wallyght WLT

1. Příprava montážní podložky

Pomocí šroubováku vyražte potřebné otvory pro šrouby. Pomocí nože vyřízněte potřebné místo pro kabel ve spodní části nebo vyražte předem připravený otvor nad osou (v tomto případě otvor řádně zaizolujte nebo použijte přechodku).

2. Obrys montážní podložky

V tomto okamžiku byste již měli mít kabeláž dotaženou. Vyznačte požadované montážní otvory, v případě svislé montáže orientujte těleso šipkou dolů.

3. Montáž těsnění

Tento krok je při venkovním použití nezbytný. Vložte těsnění dopředu, s výstupkem nahoře, a ujistěte se, že se nezkroutí.

4. Montáž montážní podložky

a) Vyvrtejte předvrtané otvory

b) Vložte potřebné hmoždinky vhodné pro váš podklad

c) Nasaďte těsnění na šrouby

d) S citem utáhněte šrouby

5. Nastavení orientace světla

Máte dvě možnosti - buď bude světlo svítit všemi směry (360°), nebo jej můžete orientovat jedním směrem (180°). Doporučujeme v tomto kroku přejít na krok 6, dokončit montáž v libovolné orientaci světla a poté se k tomuto kroku vrátit s čelovkou ve tmě, abyste zjistili, jak se světlo chová :)

I. Možnost - 360° osvětlení Odlomte háčky a položte plochý spoj na plocho.	II. Možnost - osvětlení 180° Otočte desku plošných spojů požadovaným směrem a upevněte ji pomocí kolíku na montážní podložce.

6. Zapojení

Pokud nezapojujete NICE WLT na horní část motoru WALK (což v 99 % případů neděláte), nepoužívejtedodané kabely s koncovkou, ale použijte vlastní kabely o maximálním průměru 1 mm. Vytáhněte kabely, odřízněte vyčnívající část a uložte je tak, aby nevrhaly stín (nebo nevrhaly stín, když je světlo zapnuté). Zároveň dávejte pozor, abyste nezakrývali světelný senzor, pokud jej plánujete používat.

7. Montáž horního krytu

a, c) Nasaďte horní kryt tak, aby se šipka na horním krytu shodovala se šipkou na montážní podložce

b) Současně zasuňte čtyři výstupky na montážní podložce do drážek v horním krytu

d) Nasaďte těsnění na šroub

e) Šroub s citem utáhněte

8. Montáž zástrčky

Vložte nálepku s logem NICE a je hotovo.

Povolení/zakázání funkce světelného senzoru NICE WLT

Světelný senzor znamená, že světlo NICE WLT nebude svítit ve dne nebo bude svítit v noci. Světelný senzor je z výroby neaktivní. Pokud chcete využít jeho funkčnost(POZOR, lze ji použít pouze v případě, že používáte orientaci světla 180°, viz krok 5b), připájejte spoj na plochý spoj, jak je znázorněno na obrázku:

Poznámka: pokud chcete světelný senzor opět deaktivovat, odpojte (odpájejte) připojení.

Fotogalerie světelného majáku NICE Wallyght WLT

Kompatibilní regulátory osvětlení NICE Wallyght WLT

A924, MC824H, MC424L, WALKY, POP, HYKE, ROAD, ROBUS, RUN, NAKED SLIDING, SPIN, SPINBUS, SPIDER, SPIDO, TEN, SOON, S-BAR, M-BAR, L-BAR, SIGNO, WIL.

Technické parametry světla NICE Wallyght WLT

Světelnému majáku NICE WLT je jedno, jestli ho napájíte 12 nebo 24 V, a je mu také jedno, jestli do něj pouštíte střídavý nebo stejnosměrný proud.
