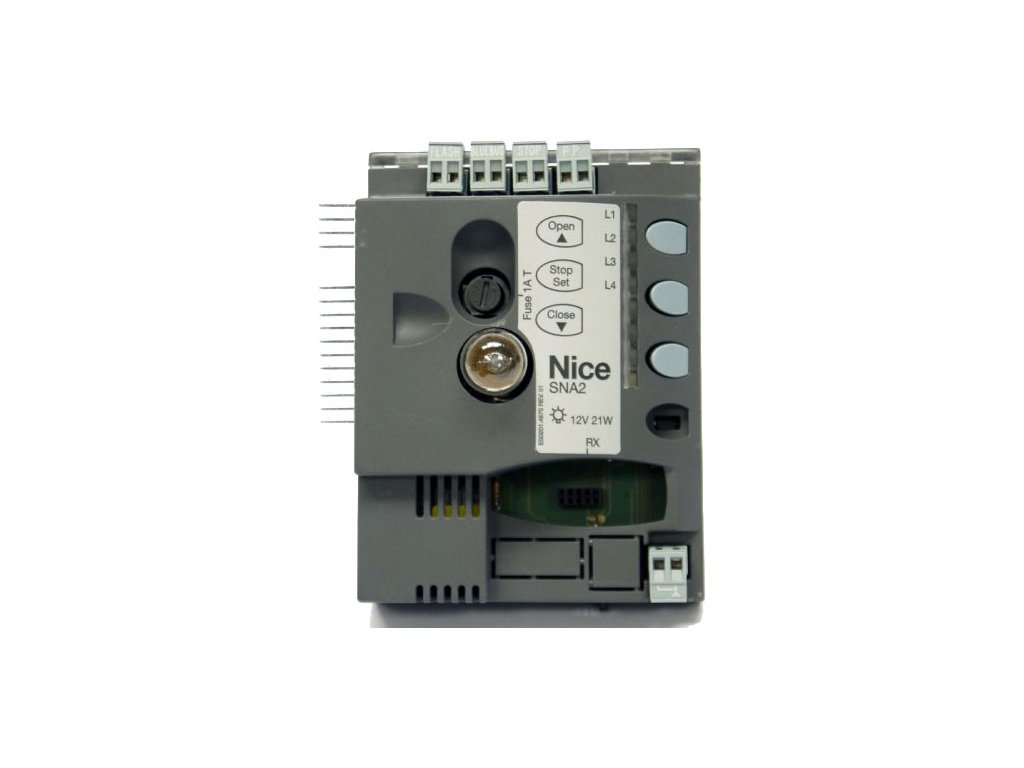

NICE SNA2 - náhradní řídicí jednotka pro pohony NICE Spinbus SN6021

Řídicí jednotka je vyměněna. Její plně kompatibilní nástupce je NICE-SNA 20 .

Místo nákupu samostatné řídicí jednotky je cenově výhodnější zakoupit celý pohon NICE Spinbus.

Řídicí jednotka NICE SNA2 je kompatibilní s pohony garážových vrat NICE Spinbus SN6021 . Obsahuje konektor typu SM pro připojení přijímače rádiového signálu(SMXI, OXI, ...) z dálkových ovladačů(Flor, Era Flor, Era One, Era Inti, ...).

Podporuje technologii BlueBus, která umožňuje pohodlné připojení dalších zařízení(fotobuňky, maják, čtečky karet, klíčové spínače atd.).) pouze pomocí dvouvodičového kabelu, u něhož není třeba sledovat polaritu.

Díky 24V technologii spotřebuje řídicí jednotka s připojeným přijímačem řídicího signálu v pohotovostním režimu pouhé 2 W.

Diagnostika pomocí výstražného majáku.

Intervaly zrychlení a zpomalení pro otevírání a zavírání se nastavují automaticky po vyhodnocení délky křídla, lze nastavit sílu, rychlost atd., viz programování řídicí jednotky pohonu. Detekce překážek v průběhu pohybu křídla zajišťuje bezpečný provoz motorů.

Řídicí jednotka NICE SNA2 je vhodná pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.

Příslušenství kompatibilní s řídicí jednotkou NICE SNA2

Doporučujeme zakoupit kompatibilní volitelné příslušenství pro řídicí jednotku:

Příručka pro řídicí jednotku NICE SNA2 a pohon NICE Spinbus SN6021

Návod k řídicí jednotce NICE SNA2 a pohonu NICE Spinbus SN6021 si můžete stáhnout zde:

Příručka pro řídicí jednotku NICE SNA2 a pohon NICE Spinbus SN6021

Zapojení řídicí jednotky NICE Pohon SNA2 NICE Spinbus SN6021

...do sítě

Disk stačí zapojit do elektrické zásuvky.

...další vybavení

Varování: Před zapojením, odpojením nebo změnou zapojení přídavných zařízení se ujistěte, že jste je odstranili.napájení, ať už na jističi, vytažením pojistky napájení nebo odpojením záložní baterie.

Řídicí jednotka pohonu NICE SNA2 NICE Spinbus SN6021 umožňuje následující vstupy a výstupy pro další zařízení:

Vstup/výstup	Popis
FLASH (Maják)	Programovatelný výstup, jehož chování lze nastavit pomocí programování úrovně II pro L4, viz Programování úrovně II, L4 - Indikátor výstupu. Můžete jej naprogramovat pro následující zařízení: Výstražný maják Výstup pro 12V 21W maják s automatickým připojením BA 15, např. maják NICE Lucy LUCYB , nebo NICE Moonlight MLBT , neboNICE Wallyght WLT. Během manévru na bráně bliká maják v půlvteřinových intervalech. Indikátor otevřené brány Výstup pro indikátor otevřené brány 24 V max. 5 W, který svítí, pokud je brána otevřená, pokud je zavřená, je vypnutý. Při otevírání pomalu bliká a při zavírání rychle bliká. Elektromagnetický zámek Výstup pro elektromagnetický zámek 24 V max. 10 W, který udržuje proud, dokud je brána zavřená. Když se brána pohne, elektromagnetický zámek se uvolní. Elektromechanický zámek Výstup pro elektromechanický zámek 24 V max. 10 W, který se aktivuje těsně před otevřením a uvolní zámek. Tento zámek by se měl při zavření mechanicky zamknout.
BLUEBUS (BlueBUS)	Vstup pro paralelní připojení kompatibilních zařízení využívajících technologii BlueBUS pomocí dvouvodičového kabelu, kterým je přenášeno elektrické napájení i komunikační signál.
STOP (Zastavit)	Vstup pro zařízení, která zastavují pohyb brány. Je možné připojit zařízení: libovolný počet paralelně zapojených normálně otevřených zařízení libovolný počet normálně spojených zařízení zapojených do série Dvě paralelně zapojená zařízení s konstantním odporem 8,2 K&Omega Více zařízení s konstantním odporem 8,2 KΩ zapojených v kaskádě s celkovým odporem 8,2 KΩ Trojkombinace normálně otevřeného zařízení paralelně s normálně otevřeným zařízením v sérii se zařízením s konstantním odporem 8,2 KΩ.
STEB-BY-STEP (P.P., Krokovanie)	Vstup pro zařízení, která krokují pohyb brány (viz Krokování pohybu brány). Je možné připojit normálně otevřená zařízení (NO).
VZDUŠNÝ (Anténa)	vstup pro anténu rádiového přijímače. Anténa je obvykle zabudována do výstražného majáku, např. NICE LUCYB , NICE MLBT , nebo možnost samostatné externí antényNICE ABFKIT.

Pojistky pohonu

V jednotce jsou dvě pojistky: Označení Pojištění Typ F1 napájení T1AL250V F2 řídicí jednotka T1AL250V

standardní schéma zapojení:

Zapojení

Přiveďte a připojte kabeláž k řídicí jednotce následujícím způsobem:

1. Stiskněte bílý kryt a otočte jej	2. Provlékněte kabely otvorem, anténní kabel provlékněte bokem očka a zapojte všechny kabely.

Pohon fotobuněk

Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájení a ovládání 2 párů fotobuněk pomocí dvouvodičového kabelu.

PŘIPOJENÍ VÍCE PÁRŮ FOTOBUNĚK NICE MOFB K DATOVÉ SÍTI NICE BLUEBUS

Umístěte fotobuňky do situace kolem brány nebo vrat podle vzorových situací úplného zapojení a nastavte zapojení podle tabulky zapojení fotobuňky pohonu brány NICE MOFB . Aby nedocházelo k interferenci mezi těsně vzdálenými páry, je třeba podletěchto příkladových situací je třeba dodržet orientaci vysílačů TX a přijímačů RX. Zapojte fotobuňky paralelně podle obrázku (není nutné dodržovat polaritu):

Vzorová situace zapojení fotobuněk

Sekční garážová vrata	Horní garážová vrata

Pokud potřebujete, aby fotobuňky fungovaly jako otvírače brány (viz FA1 a FA2 na obrázku), tj. že při vjezdu vozidla mezi jejich optickou osu dojde k otevření brány, je třeba přerušit spojení A na vysílači TX i přijímači RX, viz obrázek:

Tabulka propojení fotočlánků s pohonem hradla NICE MOFB

Připojení více párů fotobuněk k systému BlueBUS se provádí nastavením různých kombinací propojení, přičemž každý připojený pár musí mít jedinečnou kombinaci propojení. Je nutné zajistit, aby dva páry se stejnou kombinací nebyly umístěny ve stejné datové síti BlueBUS. Spojení musí být nastaveno v rámci jednoho páru fotobuněk pro vysílač TX i přijímač RX na stejnou hodnotu. Pokud je u typu jumperu použit pouze jeden jumper, umístěte druhý vždy do zaslepené přihrádky, jak je znázorněno na obrázku vlevo.

Označení dvojice fotobuněk	Připojení pomocí kombinace propojek
FOTO
FOTO II
FOTO 1
FOTO 1 II
FOTO 2
FOTO 2 II
FOTO 3 VAROVÁNÍ PŘED NEOPRÁVNĚNOU KONFIGURACÍ!
FA1(Přerušení spoje A na vysílači TX i přijímači RX)
FA2(Přerušení spoje A na vysílači TX i přijímači RX)

Pokud je třeba fotobuňku z jakéhokoli důvodu vyměnit, stačí nastavit stejný odkaz jako u původní buňky a není třeba provádět fázi vyhodnocení zařízení.

Přijímač rádiového signálu pro pohony

Řídicí jednotka SNA2 pohonu NICE Spinbus SN6021 obsahuje konektor SM pro připojení externího rádiového přijímače (např. NICE OXI , NICE SMXI ). Tento přijímač je nezbytný pro zachycení příkazů vysílaných z dálkových ovladačů. vysílačů, je tedy nezbytným předpokladem pro dálkové ovládání posuvné brány pomocí dálkového ovládání.

Párování ovladačů s jednotkou

Navštivte našeho průvodce párováním řadiče s jednotkou nebo klikněte na:

Vyhodnocení připojených pohonných zařízení

Po každém připojení, odpojení nebo změně zapojení pomocných zařízení na vstupech BlueBUS a STOP musí být provedena fáze vyhodnocení pomocných zařízení. Na nutnost provést tuto operaci vás jednotka sama upozorní blikáním LED diod L1 a L2.

Stiskněte a podržte tlačítka"Open" a"Stop/Set" Jakmile tlačítka L1 a L2 rychle blikají, uvolněte je Počkejte několik sekund, než řídicí jednotka dokončí proces vyhodnocení zařízení. Pokud vše proběhlo v pořádku, měla by svítit kontrolka STOP a kontrolky L1 a L2 by měly být vypnuté. Pokud jste ještě nedokončili fázi vyhodnocování délky křídla, je možné, že budou blikat hodnoty L3 a L4.

Hodnocení délky křídla brány

Pro správnou funkci pohybu brány (konkrétně výpočet vzdálenosti rozjezdu a zastavení a částečného otevření) musí obsluha sama zjistit délku křídla brány. Během této operace obsluha pohybuje bránou od dorazu k dorazu a zaznamenává délku brány.

Stiskněte a podržte tlačítka"Zavřít" a"Zastavit/Nastavit" Po zahájení pohybového manévru uvolněte tlačítka Otevírací manévr by se měl spustit, a pokud se brána otevírá správným směrem, počkejte, až obsluha dokončí otevírací manévr, a pak bránu zavřete.

Programování pohonu

Řídicí jednotka SNA2 pohonu Spinbus SN6021 umožňuje naprogramovat více funkcí, a to buď zapnutím/vypnutím funkce pomocí programovací úrovně I, nebo nastavením výchozího parametru pomocí programovací úrovně II.

Řídicí jednotka SNA2 obsahuje tři tlačítka pro ovládání a programování pohonu:

	Tlačítko	Použití
	Otevřít	Tlačítko umožňuje obsluze zadat příkaz k otevření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem nahoru.
	Zastavit/nastavit	Tlačítko umožňuje obsluze zadat příkaz k zastavení brány. Prvním stisknutím a podržením po dobu 5 sekund přejdete do programování úrovně I. dalším stisknutím a podržením vstoupíte do programování úrovně II pro aktuální LED.
	Zavřít	Tlačítko umožňuje obsluze zadat příkaz k zavření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem dolů.

Úroveň programování I.

V úrovni I programování zapíná/vypíná funkci. Pokud je funkce zapnutá, rozsvítí se na řídicí jednotce příslušná LED dioda. Všechny funkce jsou z výroby vypnuté.

Do programování úrovně I vstoupíte podržením tlačítka"Stop/Set" po dobu cca. 5 sekund, než začne blikat LED L1. Poté pomocí tlačítek"Otevřít" a"Zavřít" přesuňte aktuální LED nahoru, resp. dolů. Na každou akci máte 10 sekund, jinak jednotka ukončí režim programování. Když je blikající LED dioda nad LED diodou funkce, kterou chcete zapnout/vypnout, jednotlivým stisknutím tlačítka"Stop/Set" se blikání zruší.(zapnutí funkce)/zpomalení (vypnutí funkce) a poté nechte pohon do 10 sekund opustit režim programování. Pokud vše proběhlo v pořádku, zůstane svítit příslušná kontrolka LED.

Seznam programovatelných zásuvných funkcí:
