NICE Robus Hi-Speed RB500 HS - rychlý pohon pro posuvné brány (A)

Hmotnost křídla 500 kg, délka křídla 7 m, elektromechanický spínač. BlueBUS.

Dostupnost	Do 4 dní
Můžeme doručit do:	28.1.2025
Kód:	NICE-RB500HS-A

12 956,79 Kč 10 708,09 Kč bez DPH

NICE Robus Hi-Speed RB500 HS - rychlý pohon pro posuvné brány (A)

Řešení pro všechny situace

vašich posuvných bran.

Pomůžeme s výběrem

správné možnosti.

Garance doručení

zásilky k vám.

Ověřeno zákazníky

12 let na trhu.

Popis
Diskuze

Pohon NICE Robus Hi-Speed RB500 HS je určen pro rychlou aktivaci posuvných bran do 500 kg a šířky průjezdu až 7 m. Má elektromechanický vypínač. Pohon je nevratný.

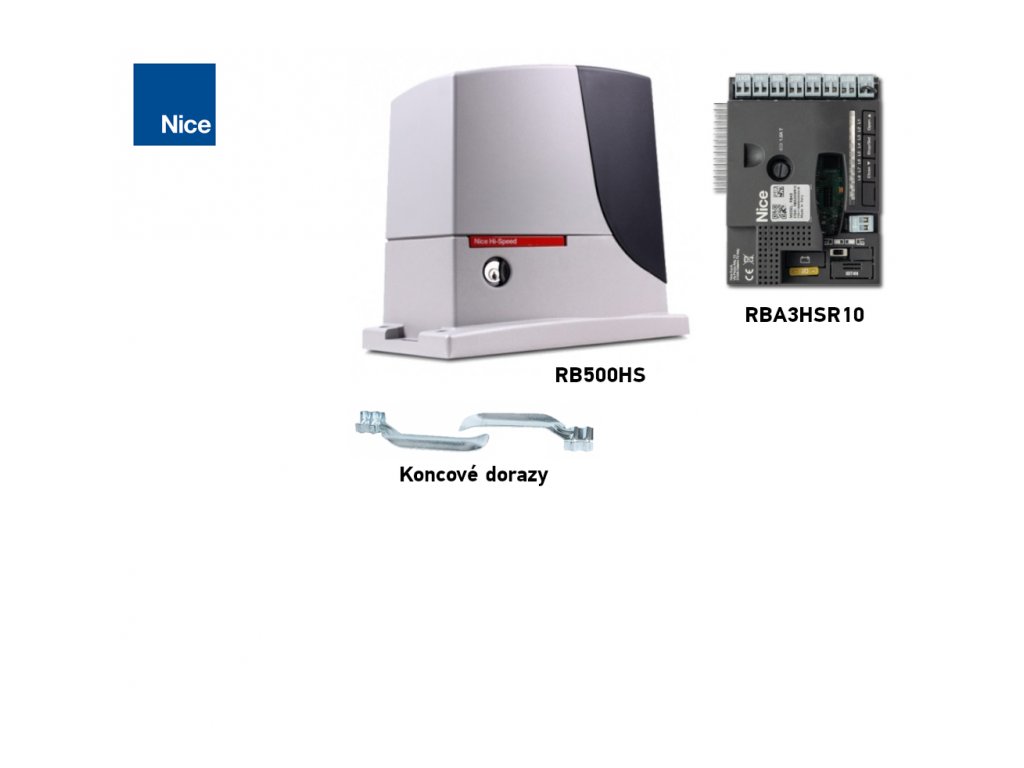

Samostatný pohon posuvné brány NICE Robus Hi-Speed RB500 HS (náš kód NICE-RB500HS-A) obsahuje:

elektromechanický pohon NICE Robus Hi-Speed RB500 HS s nosností 500 kg a maximální délkou křídla 7 m a s vestavěnou řídicí jednotkou RBA3/HS bez přijímače rádiového signálu(OXI).
2 × odblokovací klíč pro ruční ovládání pohonu (nutný v případě výpadku napájení)
komponenty pro montáž pohonu, kotevní prvky a držák, zarážky pro koncový spínač pohonu

Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Nárazuvzdorné pouzdro, tělo z hliníkové slitiny s epoxidovou vrstvou.

Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 500 kg a délky křídla 7 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze ovlivnit, proto doporučujeme ideální použití pohonu NICE Robus RB500 pro brány s úrovní 80 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.

Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 7 párů fotobuněk prostřednictvím dvouvodičového kabelu.

Teplotní čidlo upravuje trakční sílu pohonu v závislosti na klimatických podmínkách. Součástí pohonu je také teplotní pojistka.

Nastavitelná rychlost, síla a doba pauzy automatického zavírání pohonu a mnoho dalšího, viz Programování.

Diagnostika pomocí výstražného majáku.

Modul ozubeného kola 4 je kompatibilní s ozubenými koly z naší nabídky.

Funkce "Slave Unit" pohonu Robus 500HS zajišťuje automatickou synchronizaci obou motorů. To znamená, že je možné automatizovat dvě proti sobě běžící posuvné brány.

Pohon NICE Robus RB500HS je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.

Příslušenství kompatibilní s NICE Robus RB500HS

Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:

Co	Proč	Typ
Maják	Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem.	- Lucy(LUCYB) - Moonlight(MLBT) - Era Light (ELB)
Fotobuňky	Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby.	- MoonBUS(MOFB) - Era Photocell Medium (EPMB)
Vysílač	Pro dálkové ovládání brány.	- Era One(ON2E, ON4E) - Era Flor(Flo2RE, Flo4RE) - FloR(Flo2R-s, Flo4R-s) - Inti(INTI2)
Přijímač	Nutné pro dálkové ovládání brány.	- OXI - SMXI
Anténa	Pro lepší dosah ovladače.	- integrováno v LUCYB, MLBT - sólo anténa ABFKIT
Klávesnice	Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami.	- MOTXR
Převodovka	Nezbytné pro automatizaci samotného pohonu - bez hřebenu nemá pohon čím pohybovat bránou.	- nylon LZ-1 s ocelovou výztuží - ocel LZ-2 - INOX LZ-7

Příručky a dokumenty ke stažení

Příručka pro pohon NICE ROBUS 500-HS

PDF

Pokyny pro párování pohonů Nice

LINK

Omezení pohonu NICE Robus RB500-HS

Uvedené hodnoty jsou hodnoty doporučené výrobcem NICE. Ze zkušeností doporučujeme ponechat si rezervu ve výši cca. 80 % výše uvedených hodnot:

	Maximum	Doporučené stránky
Délka křídla	7 m	5 m
Hmotnost křídla	500 kg	400 kg

Maximální využití pohonu však snižuje jeho životnost - viz orientační výpočet životnosti pohonu v závislosti na zátěžových faktorech:

Drive Life NICE Robus RB500-HS

V následující tabulce sečtěte indexy napětí pro hmotnost a délku křídla a přičtěte indexy pro ostatní vlivy, pokud existují. Z grafu pak můžete odečíst životnost jednotky vyjádřenou počtem cyklů.

Příklad: Mám bránu s délkou průjezdu 4,5 m a konstrukční hmotností do 200 kg (standardní brána). Počítám index délky křídla asi 15 + index hmotnosti brány 10 + pro jistotu dávám nižší teplotní index 10, protože máme tužší zimy, takže mi vychází celkový index 35. Z tabulky jsem vyčetl, že životnost jednotky je přibližně 120 000 cyklů. Při 10 manévrech denně to znamená životnost přibližně 32 let.

Funkce celé automatizace	Index	Graf životnosti
Hmotnost křídla		Doporučený maximální celkový index je až 75 % (tj. 40 000 cyklů, což je 10 let při běžném provozu 10 cyklů/den)
Do 200 kg	30
200-400 kg	40
Délka křídla
Až 4 m	15
4-6 m	25
6-7 m	35
Ostatní dopady (pokud je pravděpodobnost jejich výskytu vyšší než 10 %)
Okolní teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 %	10
Prašné prostředí	15
Slané prostředí	20
Aktivace fotobuněk	20
Aktivace vstupu STOP	30
Rychlost vyšší než "L4 - Rychlý"	25
Funkce aktivní špičky	25

Montáž pohonu NICE Robus RB500HS

Způsob montáže pohonu se liší u kolejnicové posuvné brány a samonosné posuvné brány. U kolejnicové brány je pohon obvykle namontován na úrovni země, u samonosné brány je třeba pohony výškově zvednout např. pomocí závitových tyčí (závitová tyč Ø8), samonosných konzol, podbetonování apod. Rozhodujícím faktorem je výškové umístění ozubeného kola tak, aby ideálně zapadlo do hnacího ozubeného kola, viz Zarážka ozubeného kola.

Kabeláž

Typická(volitelná) situace pro zapojení pohonu s příslušenstvím je následující:

Seznam příslušenství

Klíčový spínač
Fotobuňky na sloupu
Fotobuňky
Dotyková hrana statická 1
Pohyblivá dotyková hrana 1
Koncová zarážka pohonu při otevření
Zubatý hřeben

Dotyková hrana statická 2
Maják s vestavěnou anténou
Pohon NICE Robus RB500-HS
Koncový doraz pohonu při zavírání
Pohyblivá dotyková hrana 2
Dálkové ovládání

Seznam kabeláže

Účel	Typ	Maximální délka
A. Power	3×1^{,5 mm2}	30m, v případě větší délky 3×2,5mm² + uzemnění
B. Maják s anténou	2×0^{,5 mm2} 1× koaxiální	20m 20 m (doporučeno méně než 5 m)
C. Fotobuňky	2×0^{,5 mm2}	30m, nad 30m ^2×1mm2
D. Klíčový spínač	4×0^{,5 mm2}	50m (nebo 2ks 2×0,5mm)^₂)
E. Statické dotykové hrany	2×0^{,5 mm2}	30m
F. Pohyblivé dotykové hrany	2×0^{,5 mm2}	30m

Instalace

Viz"Jak vysoko mám disk namontovat".

Ozubený stojan a jeho zarážka

Princip pohybu vrat spočívá v převodu točivého momentu hnacího kola na lineární pohyb pomocí ozubeného kola na ozubeném hřebenu pohonu. Nejčastěji používané typy hřebenů jsou dva:

	Nylonový hřeben (případně s ocelovou výztuhou ) - připevněný k bráně pomocí samořezných šroubů přes oka. Ideální použití pro relativně lehčí a kratší brány. Pohyb je tichý díky tření ocelového ozubeného kola a nylonového hřebenu.
	Ocelový hřeben - se k bráně připevňuje přivařením závitových držáků, do kterých se hřeben přišroubuje. Používá se pro delší a těžší brány. Pohyb je mírně hlučnější kvůli tření ocelového ozubeného kola o ocelový hřeben.

Je důležité, aby byl modul hnacích zubů kompatibilní s modulem ozubeného kola. Pohon NICE Robus RB500HS má modul se 4 zuby.

Pohon vyhodnocuje koncovou polohu při otevírání a zavírání pomocí koncových dorazů, které jsou namontovány na ozubeném hřebenu:

1. Vyrovnejte pohon do roviny pomocí čtyř nastavovacích bodů	2. Brána i pohon musí být v rovině	3. Mezi hřebenem a pastorkem pohonu ponechte mezeru přibližně 1-2 mm, aby se váha brány nepřenášela na pohon.

4. Utáhněte kotvu pohonu tak, aby se disk při záběru nepohyboval	5. Přesuňte bránu do polohy otevření/zavření a nainstalujte koncové zarážky tak, aby v koncové poloze zaaretovaly spínač pohonu.
