Nice ROAD - jak připojit spínač (videozvonek, elektrovrátný) k pohonu

Domácí videozvonek/elektronický zvonek nebo jakýkoli spínač se připojuje k jednotce NICE Road na beznapěťový kontakt ke vchodům 1 a 2.

Připojení dalších externích zařízení k jednotce

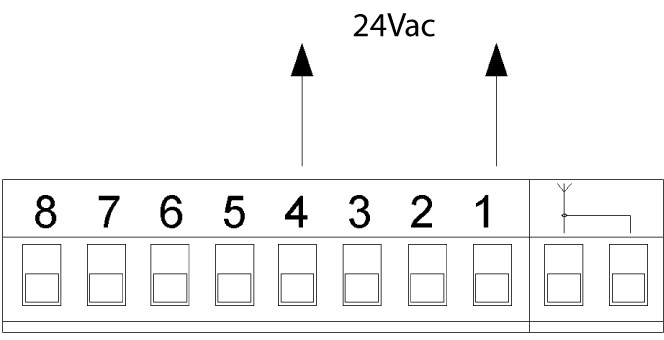

Pokud potřebujete k jednotce připojit další zařízení, která vyžadují externí napájení (např. kontrolky, klíčový spínač, magnetické karty atd.), připojte zařízení podle obrázku. Napájecí napětí je 24 Vss -30 % až +50 % s maximálním proudem 100 mA.

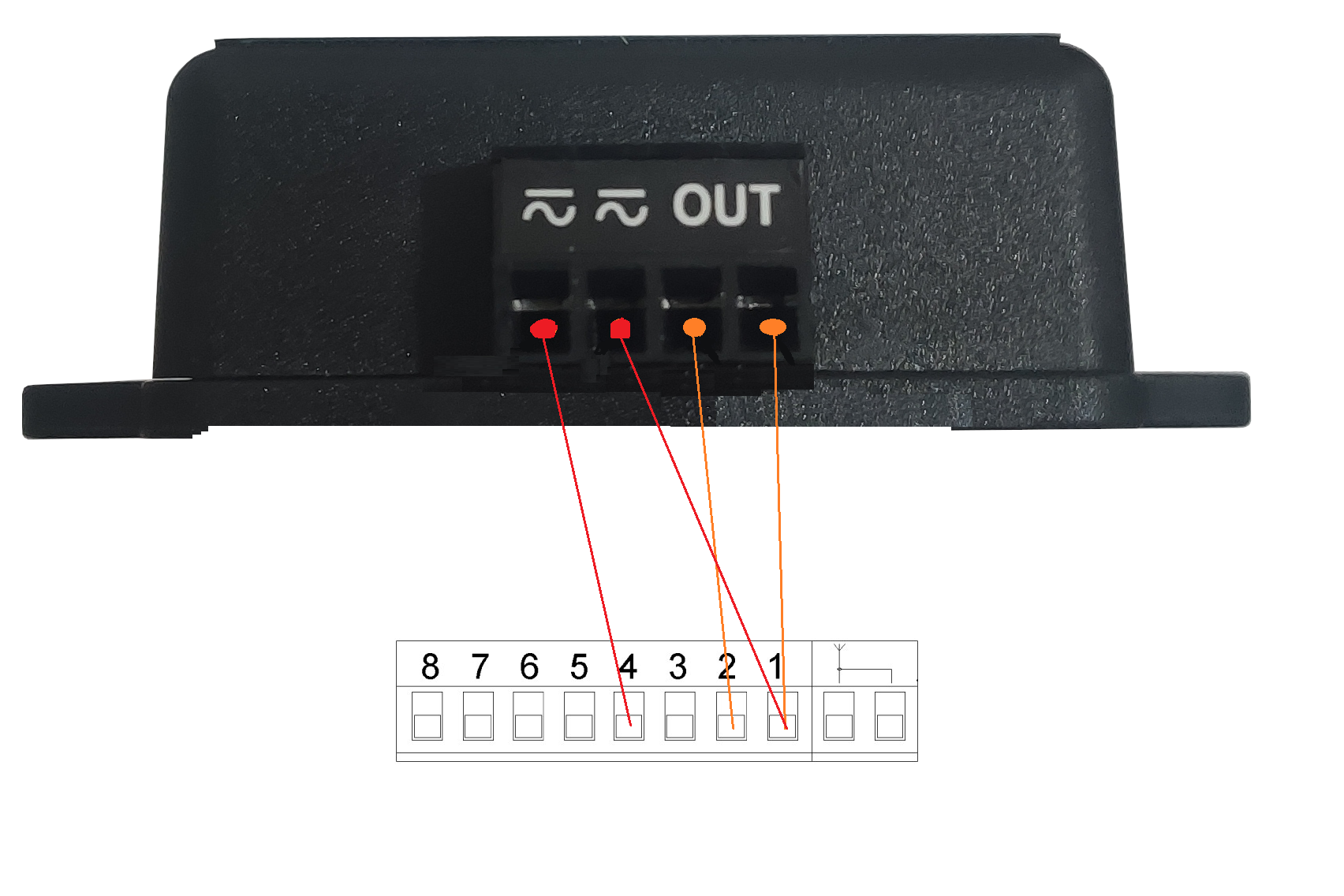

Příklad zapojení modulu GSM GSM-05 k řídicí jednotce NICE RBA4R10 (pohon NICE ROAD):
