NICE PLA11 - horizontální elektrický zámek pro křídlovou bránu, NICE-PLA11
Elektrický zámek NICE PLA11 je určen pro vnitřní a vnější automatické i ručně otevírané křídlové brány a dveře. Ve výchozím nastavení pracuje v automatickém režimu, po vytažení odnímatelné součásti pracuje poloautomaticky. Elektrický zámek je určen pro horizontální použití, ale v zásadě jej lze umístit i vertikálně. Pro vertikální instalaci doporučujeme zvolit alternativní elektrický zámek PLA10.
Technické informace
| Montáž: | horizontální (také vertikální) |
|---|---|
| Vzdálenost osy: | 70 mm od okraje zámku k ose vložky |
| Vlastnosti: |
|
| Cívka: | Dvojitá vyměnitelná cívka pro plynulé nakládání a dlouhou životnost. |
| Napětí: | 12V AC (na vyžádání lze dodat i 12V DC, 24V AC, 24V DC) |
| Provedení: |
Kryt a mechanický doraz z pozinkované oceli. Mosazný jazyk. |
| Vložení: | Dvoulůžkový nebo poloviční (polovina je v ceně). |
Obsah balení
Balení elektrického zámku NICE PLA11 obsahuje:
 |
|
Funkce elektrického zámku
 |
Elektrický zámek NICE PLA11 pracuje v automatickém režimu, po vytažení odnímatelné součásti funguje poloautomaticky. V automatickém režimu se zámek odemkne elektrickým impulsem a zamkne se až po otevření a zavření brány. V poloautomatickém režimu se zámek po vytažení odnímatelné součásti odemkne pouze kombinací elektrického impulzu a následného ručního zatlačení na křídlo brány. Chcete-li tuto funkci aktivovat, zatlačte na otisk G a vytáhněte plastovou součástku F. |
Rozměry podporovaných vložek
Elektrický zámek se dodává s poloviční vložkou. Chcete-li vypočítat další potřebnou vložku, podívejte se do níže uvedené tabulky, abyste zjistili, který rozměr je pro vás vhodný v závislosti na tloušťce materiálu vašich dveří, na které připevňujete elektrický zámek. Případně můžete použít pouze jednostrannou vložku o rozměrech uvedených na výkrese.
Montáž vložky
Po výběru správné vložky nainstalujte elektrický zámek podle následujícího schématu. Dodržujte ideální 4mm posun těla zámku od horní části mechanického dorazu.
Elektrické zapojení elektrického zámku
Protáhněte kabelový svazek gumovým otvorem na zadní straně zámku a připojte kabel podle obrázku:
Fotogalerie elektrického zámku

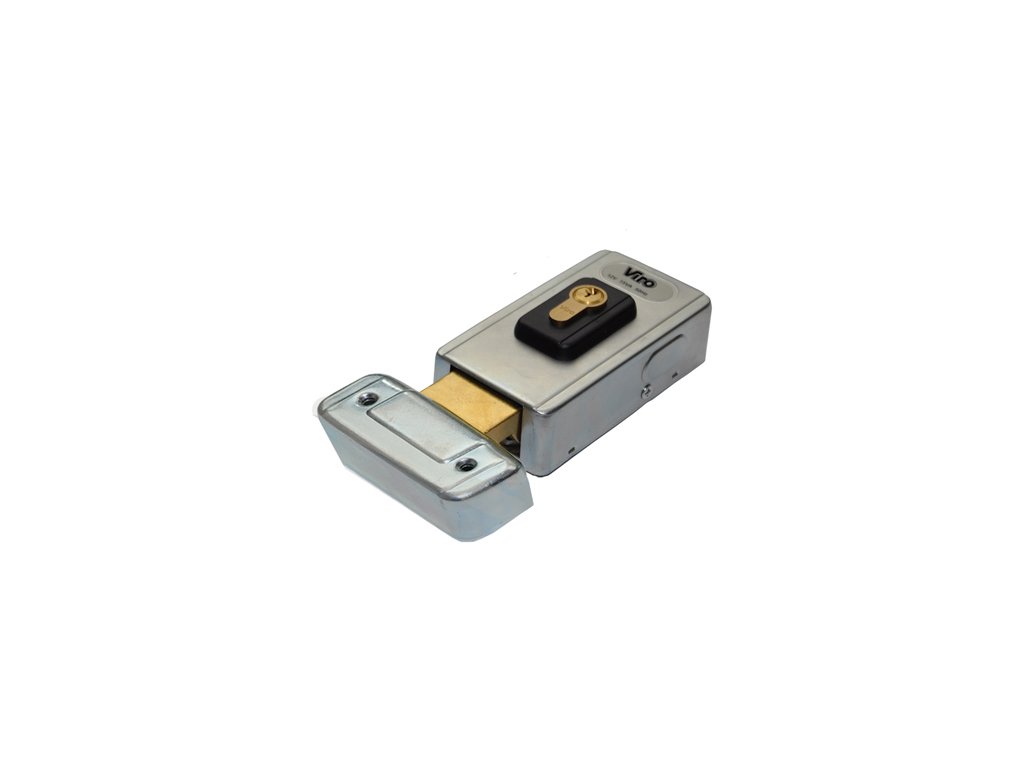

| Těleso elektrického zámku NICE PLA11 a jeho doraz | Tělo elektrického zámku NICE PLA11 |
|---|---|
 |
 |
| Vnitřní strana elektrického zámku NICE PLA11 | Elektrická zamykací skříňka NICE PLA11 |
 |
 |
Fotogalerie elektrického zastavení zámku
 |
 |
Doplňkové parametry
| Kategorie: | Elektrické zámky pro křídlové brány |
|---|---|
| Hmotnost: | 0.8 kg |
