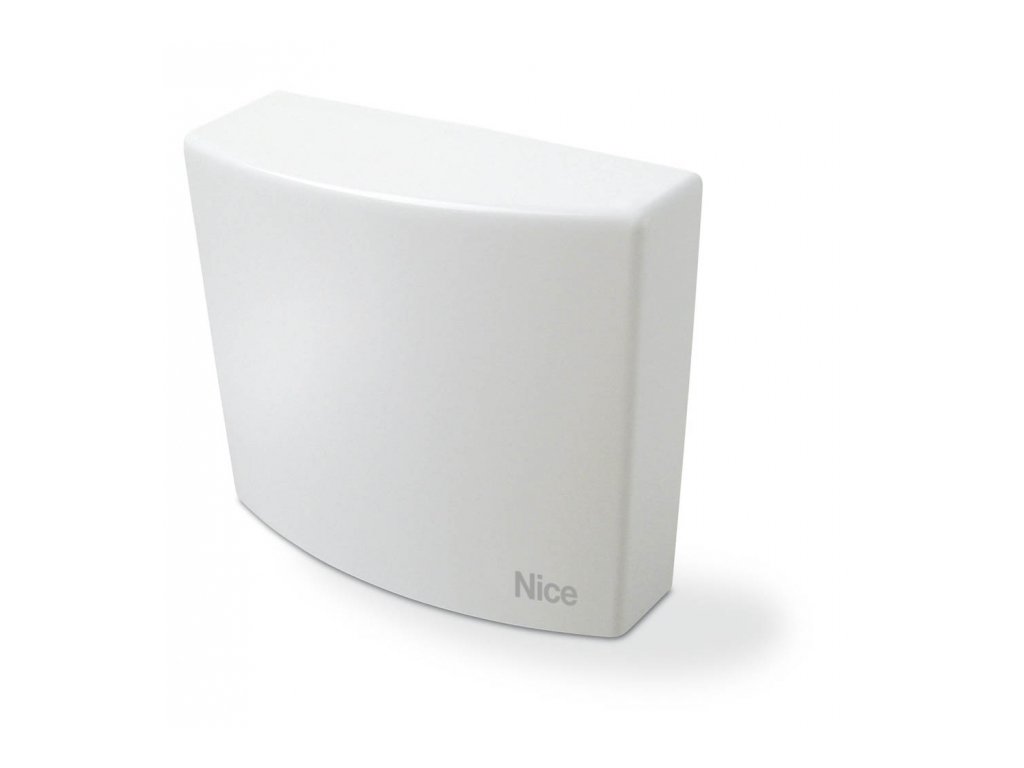

NICE OX4T - univerzální čtyřkanálový externí přijímač s plovoucím kódem

Čtyřkanálový (co to znamená?) přijímač kompatibilní s ovladači NICE s plovoucím O-kódem (72bitový kód umožňuje 4,7 kvadrilionu kombinací, což prakticky znemožňuje jeho zneužití). Rozpoznává také kódování FloR ovladačů Era Flor a FloR-s a kódování Smilo. Pomocí tohoto přijímače můžete ovládat automatické zařízení jiné značky pomocí ovladače nebo tlačítka NICE pomocí beznapěťových relé. Relé jsou standardně beznapěťová, ale pokud připojíte napájení přes relé, je možné ovládat i jakékoliv jiné 230V zařízení, např. motor nebo světlo, žaluzie, markýzy, rolety, žaluzie, ...

Stručný přehled funkcí přijímače NICE OX4T

• Do paměti přijímače můžete uložit až 1024 ovladačů.
• Zařízení obsahuje 4 relé pro normálně otevřené (NO) a normálně uzavřené (NC) kontakty.
• Relé lze nastavit na jeden ze 14 příkazů.
• Obsahuje 3 spínače, z nichž 2 lze použít k nastavení časovače.
• Může také fungovat jako opakovač, což znamená, že může poslat signál z dálkového ovládání do jiného, vzdálenějšího přijímače, a tím rozšířit dosah celé automatizace.

Montáž přijímače NICE OX4T

1. Sundejte horní kryt přijímače	2. Na vyznačených místech vyvrtejte otvory pro šrouby a kabeláž a namontujte přijímač na stěnu nebo jiný povrch.

Schéma přijímače a zapojení NICE OX4T

Přijímač obsahuje vstupy pro napájení, výstupy čtyř relé a vstup pro anténu:

Elektrické zapojení a popis relé

Všechna 4 relé jsou beznapěťová.

Každé relé má 1 společný kontakt (C), jeden normálně otevřený kontakt (NO) a jeden normálně uzavřený kontakt (NC).

Relé 1+2+3+4 jsou izolována vzhledem k vnitřnímu obvodu přijímače, a proto jimi může procházet síťový proud 230 V, a také dvojice relé 1+2 a 3+4 jsou izolovány. Můžete tedy použít následující kombinace použití:

• všechna relé používaná pro výkonový proud
• nebo všechna relé používají nízký proud
• nebo použijte relé 1+2 pro velký proud a relé 3+4 pro malý proud
• nebo použijte relé 1+2 pro nízký proud a relé 3+4 pro vysoký proud

Příklad zapojení pro výkonový proud

Příklad zapojení obecného elektrického obvodu (světlo, motor, ...)	Příklad zapojení obousměrného motoru (jeden kanál/relé se pohybuje jedním směrem, druhý druhým)

V případě nedostatečného dosahu dálkového ovládání je nutné použít externí anténu, např. NICE ABF. Při montáži antény udržujte kabel rovně, aby se co nejméně ohýbal a kroutila. Pro dosažení nejlepšího dosahu umístěte anténu co nejvýše nad kovové nebo železobetonové konstrukce.

Programování externího přijímače NICE OX4T

Párování s ovladačem - úvod

Během párování přijímač komunikuje pomocí tlačítka P1, které stisknete, a reaguje blikáním kontrolky LED. Pokud vám něco nefunguje, podívejte se na diagnostiku blikání.

Do přijímače lze uložit 1024 ovladačů s podporovaným kódováním O-Code/FloR/TTS, Smilo a Flo.

Poznámka: První uložený ovladač určuje typ kódování, které bude použito dále. Pokud byste tedy měli v paměti uložen ovladač s kódováním Smilo, ovladač s kódováním např. FloR již není spárován s přijímačem, pokud nevymažete celou paměť (nepravděpodobná situace). Po připojení ke zdroji napájení vysílá přijímač určitý počet dlouhých zelených bliknutí, která indikují typ použitého kódování.

Ovladač můžete s přijímačem spárovat ve dvou režimech:

Párování s dálkovým ovladačem v režimu I.

Tím se do paměti přijímače uloží všechna tlačítka ovladače najednou a funguje to tak, že první tlačítko ovládá první relé, druhé tlačítko druhé relé, třetí tlačítko třetí relé a čtvrté tlačítko čtvrté relé. Způsob ovládání je nastaven na poloautomatický režim "odepnuto/odepnuto-při držení". V případě, že by řídicí jednotka měla méně tlačítek, bude uložen pouze daný počet relé.

Postup párování je následující:

1. Stiskněte a podržte tlačítko P1 na přijímači, dokud se nerozsvítí kontrolka L1, a poté jej uvolněte.
2. Během 10 sekund (nebo dokud svítí kontrolka ) stiskněte a podržte libovolné tlačítko na ovladači, dokud kontrolka na přijímači třikrát neblikne a vy tlačítko na ovladači neuvolníte.
3. Pokud chcete napsat další ovladače, opakujte krok 2., ale vždy máte 10 sekund od posledního napsaného párového ovladače.

Párování s dálkovým ovladačem v režimu II.

Jedná se o pokročilejší postup. Postup párování je následující:

1. Stiskněte tlačítko P1 na přijímači tolikrát, kolikrát chcete použít příkaz z tabulky. Kontrolka LED blikne tolikrát, kolikrát jste stiskli tlačítko P1, na chvíli se zastaví a znovu blikne.
2. Během 10 sekund (nebo dokud kontrolka nebliká) stiskněte a podržte libovolné tlačítko na dálkovém ovladači, dokud kontrolka na přijímači třikrát neblikne (s jinou frekvencí), a tlačítko na dálkovém ovladači uvolněte.
3. Pokud chcete napsat další ovladače, opakujte krok 2., ale vždy máte 10 sekund od posledního napsaného párového ovladače.

Tímto způsobem se do paměti uloží pouze dané tlačítko (kromě příkazů 9, 10, 13, 14). Tlačítku lze přiřadit 14 příkazů:

*) Poznámka k příkazům 9 a 10 a 13 a 14: Při párování je jedno, které tlačítko použijete, v přijímači bude vždy uloženo celé ovládání, přičemž jednotlivá tlačítka budou mít následující význam: 1 - OPEN, 2 - STOP, 3 - CLOSE, (4 - STOP). Některé ovladače nemají čtvrté tlačítko. Samozřejmě je nutné mít správně zapojený motor. Další poznámky pro:

• Příkazy 9 a 10 - Pokaždé, když přijímač přijme příkaz, rozepne relé pro příslušný časovač ("Příkaz 9/RELAY 1+2/Timer I." a příkaz "10/RELAY 3+4/Timer II.").
• Příkazy 13 a 14 - Kdykoli odešlete příkaz, relé zůstanou zapnutá, dokud držíte tlačítko. Pokud tlačítko podržíte déle než 3 sekundy, zůstanou relé otevřená pro příslušný časovač ("Příkaz 13/Relay 1+2/Timer I." a příkaz "14/Relay 3+4/Timer II.").

**) Poznámka k příkazům 11 a 12: Kdykoli přijímač přijme příkaz, rozepne relé pro příslušný časovač ("Příkaz 11/RELAY 1+2/Timer I." a příkaz "12/RELAY 3+4/Timer II."). Před vypršením časovače jej můžete prodloužit opětovným odesláním příkazu. Můžete ji také předčasně "ukončit" odesláním příkazu zpět a podržením tlačítka po dobu tří sekund.

Pokud se stane, že přijímač zachytí dva příkazy směřující na stejné RELÉ, provede vždy poslední odeslaný příkaz.

Párování se stávajícím dálkovým ovladačem

Tato operace musí být provedena v dosahu přijímače. Máte dva ovladače, jeden starý, již spárovaný, a jeden nový, dosud nespárovaný. Pokud byl STARÝ ovladač spárován v režimu I, NOVÝ ovladač zdědí stejné vlastnosti a operaci lze provést pomocí libovolného tlačítka. Pokud byl ovladač OLD spárován v režimu II, je třeba provést operaci pro každé tlačítko zvlášť stisknutím daného tlačítka. Postup je následující:

Standardní postup

1. Stiskněte a podržte tlačítko na ovladači NEW po dobu nejméně 5 sekund a poté jej uvolněte.
2. Pomalu třikrát stiskněte tlačítko na ovladači OLD.
3. Jednou pomalu stiskněte tlačítko na ovladači NEW.
4. Pokud se párování nezdaří, zkuste tlačítka stisknout pomaleji. Případně v kroku 1 podržte 6 sekund.

Alternativní postup

1. Stiskněte a podržte tlačítko na ovladači NEW po dobu nejméně 3 sekund a poté jej uvolněte.
2. Stiskněte a podržte tlačítko na ovladači OLD po dobu alespoň 3 sekund a poté jej uvolněte.
3. Stiskněte a podržte tlačítko na ovladači NEW po dobu nejméně 3 sekund a poté jej uvolněte.
4. Stiskněte a podržte tlačítko na ovladači OLD po dobu alespoň 3 sekund a poté jej uvolněte.

Programování časovače

V přijímači OX4T lze nastavit dva časovače:

• Časovač I. pro RELÉ 1 - Pokud byl naprogramován příkaz 9, 11 nebo 13, časovač funguje pro RELÉ 1+2. Jinak funguje pouze pro RELÉ 1.
• Časovač II pro RELÉ 2 - Pokud byl naprogramován příkaz 10, 12 nebo 14, časovač funguje pro RELÉ 3+4. Jinak funguje pouze pro RELÉ 3.

Přednastavený čas od výroby je 120 sekund, který lze změnit následujícím způsobem:

1. Pokud je RELÉ aktivní, deaktivujte jej příslušným příkazem.
2. Nastavte spínač I(označený L) do polohy ON pro časovač I nebo nastavte spínač II(označený M) do polohy ON pro časovač II. Rozsvícení kontrolky LED vedle přepínačů signalizuje, že programování bylo zahájeno.
3. Podle nastaveného spínače vyšlete příkaz k aktivaci příslušného RELÉ a po aktivaci se začne počítat čas.
4. Po uplynutí požadované doby vyšlete signál k deaktivaci RELÉ. Tím jste úspěšně uložili dobu trvání časovače.
5. Nastavte přepínač do polohy OFF, a když LED vedle přepínačů také zhasne, přijímač se vrátí do normálního režimu (ukončí programovací režim).

Vymazání paměti

1. Stiskněte a podržte tlačítko P1 na přijímači.
2. Kontrolka L1 se rozsvítí a poté zhasne (podržte ji v klidu).
3. Kontrolka začne blikat a:
1. Pokud chcete pouze vymazat ovladače, uvolněte tlačítko P1 _PŘI třetím bliknutí_ .
2. Pokud chcete vymazat celou paměť, uvolněte tlačítko P1 _PŘI pátém bliknutí_ .
4. Pokud bylo vymazání úspěšné, kontrolka chvíli bliká jako na diskotéce a poté pětkrát zabliká.

Odstranění určitého ovladače z paměti přijímače

1. Stiskněte a podržte tlačítko P1 na přijímači.
2. Rozsvítí se kontrolka L1. Stále držíte tlačítko P1 a zároveň stisknete a podržíte tlačítko na ovladači.

• v režimu I můžete stisknout a podržet libovolné tlačítko.
• pro režim II je nutné stisknout konkrétní tlačítko přiřazené přijímači. Chcete-li tedy z paměti přijímače vymazat celý ovládací prvek, musíte postup opakovat pro každé tlačítko přiřazené danému přijímači.

Zámek paměti pro kopírování ovladačů

1. Odpojte přijímač od napájení a počkejte 5 sekund.
2. Stisknutím a podržením tlačítka P1 obnovíte napájení.
3. Nejprve LED dioda několikrát zeleně zabliká, pak dvakrát oranžově blikne a nakonec jednou blikne, čímž indikuje stav paměti - poté tlačítko uvolněte.
4. Během 5 sekund opakovaným stisknutím nastavte barvu LED:

• disabled - odblokování paměti pro kopírování ovladačů
• zelená - blokované kopírování ovladačů v dosahu
• červená - zablokované kopírování ovladačů zapůjčením kodeku
• oranžová - blokováno kopírování ovladačů

Diagnostika pomocí blikající diody LED

Technické vlastnosti přijímače NICE OX4T
