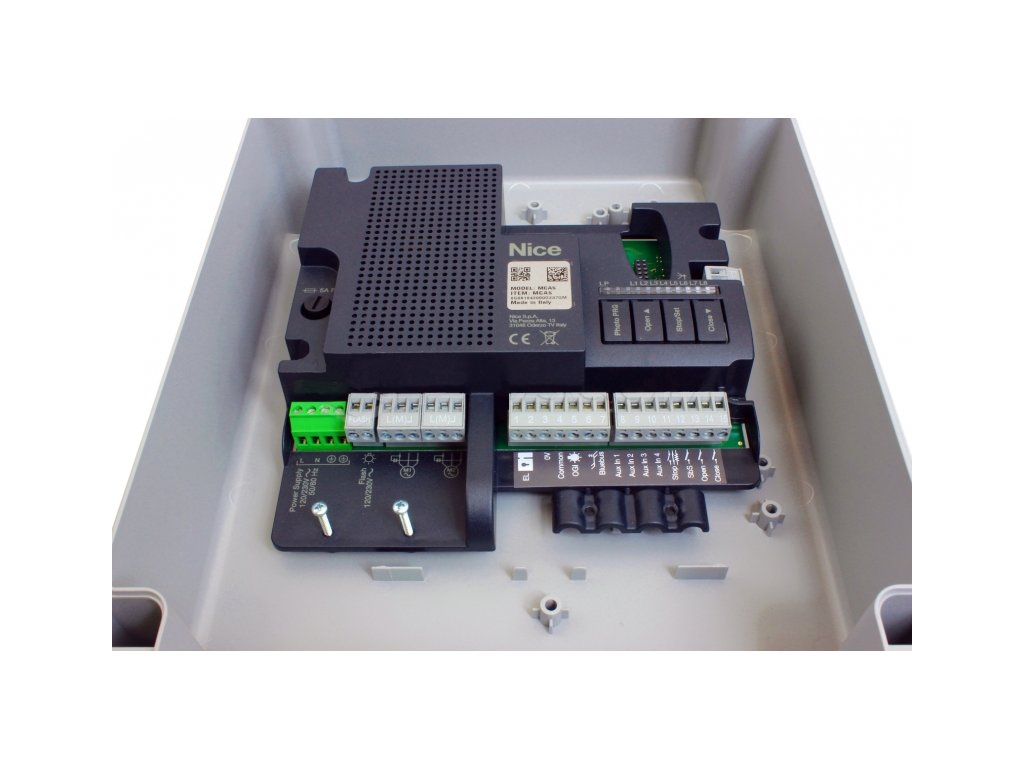

NICE MC800 - ovládací panel pro dva motory 230 V s řídicí jednotkou NICE MCA5.

Nová generace, náhrada za NICE Mindy A60.

Ovládací panel s řídicí jednotkou NICE MCA5 pro ovládání pohonů 230 V.

• Návod k obsluze řídicí jednotky NICE MC800 ke stažení
• Zjednodušený postup zapojení
• Ruční nastavení koncových poloh

Pojistka na řídicí jednotce MC800

Typ: F 5A

Zjednodušený postup zapojení a nastavení ústředny NICE MC800 s řídicí jednotkou NICE MCA5:

Poznámka: Postup předpokládá připojení jednoho páru fotobuněk s reléovým výstupem, např. NICE EPM, NICE BF, aby se brána nezavírala.

Vložte přijímač SMXI nebo OXI (pokud jej nemáte) do řídicí jednotky.

Krok 0. Zapojení

Zapojení je následující (zleva doprava):

Přívodní kabel

Svorka L - fáze z přívodního kabelu
Svorka N - nulová svorka přívodního kabelu
Svorka s piktogramem uzemnění 1 - uzemnění z přívodního kabelu
Svorka s piktogramem uzemnění 2 - na obou motorech na upevnění skeletu

Maják

Svorka FLASH - na majáku na svorce s piktogramem žárovky, pokud nemáte maják, nechte ji volnou.

Motory

Svorka M1 - pro motor 1 (pokud máte pouze jeden motor, nechte ji volnou a připojte pouze motor M2)
Svorka M2 - pro motor 2

Fotobuňky

Svorka 3 - k oběma fotobuňkám na svorce 2
Svorka 4 - k oběma fotobuňkám na svorce 1
Svorka 8 - k fotobuňce RX ke svorce 5
V rámci fotobuňky RX připojte svorku 4 ke svorce 1.

Další

Ostatní svorky nechte volné, nebo hned nad tlačítkem CLOSE (Zavřít) je svorka pro anténu, kterou můžete připojit k majáku na svorce s piktogramem antény.

Po správném připojení proveďte následující kroky:

Krok 1. Resetujte řídicí jednotku (pro jistotu)

Stiskněte a podržte současně tlačítka OPEN a CLOSE, dokud nezačnou blikat kontrolky L1+L2, a poté je uvolněte.

Krok 2. Nastavení typu použitých fotobuněk - relé

Pokud kontrolka LP nesvítí, stiskněte a podržte tlačítko PHOTO PRG, dokud se kontrolka LP nerozsvítí, a poté jej uvolněte. To proveďte pouze v případě, že máte reléové fotobuňky. Pokud nemáte připojené žádné fotobuňky nebo připojujete fotobuňky BlueBus, přeskočte krok 2.

Krok 3. Hodnocení připojených zařízení

Stiskněte a podržte současně tlačítka OPEN a STOP/SET, dokud LED diody L1+L2 nezačnou rychleji blikat, a poté je uvolněte. Za okamžik se rozsvítí a rozblikají kontrolky L3+L4. Přejděte k dalšímu kroku.

Krok 4. Vyhodnocení pohybu křídla brány

Odemkněte pohony, ručně je zasuňte asi do poloviny, pak je zajistěte a trochu zatáhněte za křídla, aby motory zapadly.

Poté stiskněte a podržte tlačítka STOP/SET a CLOSE, dokud se brána nespustí, a poté je uvolněte. Brána by měla vykonávat následující pohyb:

1. uzavření motoru M1 a následné uzavření motoru M2
2. otevření motoru M2 a následné otevření motoru M1
3. uzavření obou motorů

Poznámka: Pokud by se motory pohybovaly v jiném pořadí nebo směru, bylo by nutné prohodit polaritu motorů nebo prohodit svorku M1 se svorkou M2 mezi nimi. Manévr můžete zastavit stisknutím tlačítka STOP/SET, upravit zapojení a pokračovat znovu v kroku 4.

V této fázi, po úspěšném dokončení kroku 4, by mělo stisknutí tlačítka OPEN bránu otevřít, stisknutí tlačítka CLOSE bránu zavřít a stisknutí tlačítka STOP/SET bránu zastavit. Pokud vám koncové polohy z nějakého důvodu nevyhovují, můžete je upravit nebo nastavit ručně.

Krok 5. Párování dálkového ovládání

Poznámka: Předpokládám, že dálkovým ovladačem budete ovládat pouze tuto bránu, tj. prvním tlačítkem otevřete/zavřete celou bránu a druhým tlačítkem pouze jedno křídlo. Pokud chcete spárovat pouze jedno tlačítko na dálkovém ovladači s bránou, pak v následujícím bodě 1. stiskněte tlačítko na přijímači pouze jednou, aniž byste ho drželi, a LED dioda vedle něj začne blikat.

1. Na přijímači SMXI (nebo OXI), který jste připojili k řídicí jednotce, stiskněte a podržte tlačítko, dokud se nerozsvítí kontrolka LED vedle tlačítka, a poté jej uvolněte. Nyní před uplynutím 10 sekund:
2. Stiskněte první tlačítko na dálkovém ovladači, podržte je stisknuté, a když kontrolka LED na přijímači třikrát blikne, uvolněte i toto tlačítko.
3. Počkejte, až kontrolka LED na přijímači zhasne, a otestujte regulátor.
4. Totéž proveďte s druhým ovladačem.

Mělo by to být hotové, pokud jste něco přehlédli, klidně se ozvěte :)

Ruční nastavení koncových poloh a zpomalovacího bodu při zavírání

Pokud vám řídicí jednotka neudává správné koncové polohy a polohu, ve které začne zpomalovat, můžete koncové polohy motorů nastavit ručně.

Poznámka: na každé stisknutí tlačítka máte 10 sekund, po uplynutí této doby řídicí jednotka automaticky ukončí proces programování a uloží aktuální stav.

Krok 0. Zahájení procesu ručního hodnocení
Stiskněte a podržte tlačítka Stop/Set a Zavřít, až budou L3 a L4 blikat rychleji (přibližně 3 sekundy), tlačítka uvolněte a jednou stiskněte Stop/Set bez podržení.

Krok 1. Bliká L1 - učení zavřené polohy motoru M1
Podržením tlačítka Zavřít přepněte motor M1 do zavřené polohy. Jakmile motor dosáhne této polohy, uvolněte tlačítko.
Uložte polohu stisknutím a podržením tlačítka Stop/Set, po dvou sekundách se stav diody L1 změní z blikajícího na zapnutý, po další sekundě tlačítko uvolněte a dioda L2 začne blikat.

Krok 2: L2 bliká - učení zavřené polohy motoru M2
Podržením tlačítka Zavřít přepnete motor M2 do zavřené polohy. Jakmile motor dosáhne této polohy, uvolněte tlačítko.
Uložte polohu stisknutím a podržením tlačítka Stop/Set, po dvou sekundách se stav diody L2 změní z blikajícího na zapnutý, po další sekundě tlačítko uvolněte a dioda L5 začne blikat.

Krok 3: L7 bliká - učení otevřené polohy motoru M2
Podržením tlačítka Otevřít se motor M2 přepne do otevřené polohy. Jakmile motor dosáhne této polohy, uvolněte tlačítko.
Uložte polohu stisknutím a podržením tlačítka Stop/Set, po dvou sekundách se stav diody L7 změní z blikajícího na zapnutý, po další sekundě tlačítko uvolněte a dioda L8 začne blikat.

Krok 4: L8 bliká - učení otevřené polohy motoru M1
Podržením tlačítka Open (Otevřít) přesuňte motor M1 do otevřené polohy. Jakmile motor dosáhne této polohy, uvolněte tlačítko.
Uložte polohu stisknutím a podržením tlačítka Stop/Set, po dvou sekundách se stav diody L8 změní z blikajícího na svítící, po další sekundě tlačítko uvolněte.

Krok 5. Opětovné spuštění procesu ručního hodnocení
Stiskněte a podržte tlačítka Stop/Set a Close, dokud se nerozsvítí kontrolka L1. Poté pomocí tlačítka Zavřít přejděte na diodu L5.

Krok 6: L5 bliká - učení polohy, ve které motor M2 začne zpomalovat
Pomocí tlačítek Otevřít nebo Zavřít přesuňte motor M2 do polohy, kdy by měl začít zpomalovat. Po nastavení této polohy tlačítko uvolněte. Může se jednat o stejnou pozici jako u uzavřených.
Uložte polohu stisknutím a podržením tlačítka Stop/Set, po dvou sekundách se stav diody L5 změní z blikajícího na zapnutý, po další sekundě tlačítko uvolněte a dioda L6 začne blikat.

Krok 7: Blikání L6 - učení polohy, ve které motor M1 začne zpomalovat
Pomocí tlačítek Otevřít nebo Zavřít přesuňte motor M1 do polohy, kdy by měl začít zpomalovat. Po nastavení této polohy tlačítko uvolněte. Může se jednat o stejnou pozici jako u uzavřených.
Uložte polohu stisknutím a podržením tlačítka Stop/Set, po dvou sekundách se stav diody L6 změní z blikajícího na zapnutý, po další sekundě tlačítko uvolněte a dioda L7 začne blikat.

V tomto okamžiku byste měli nastavit koncové polohy a polohy, ve kterých se zpomalení při zavírání začne zpomalovat.

Pokud se brána stále zastavuje několik cm od místa, kde má pohon mechanický doraz (nebo je pohon zcela vysunutý), zopakujte postup s jedním rozdílem: při nastavování koncové polohy pohonu podržte tlačítko stisknuté po dobu 1-2 sekund poté, co motor dosáhne koncové polohy.

Řídicí jednotky s konektorem Bus-T4 lze programovat také z mobilního telefonu, pokud si zakoupíte programátor NICE BIDIWIFI, nebo jiné programátor. Programování je pohodlnější a navíc získáte přístup k podrobnějším nastavením.
