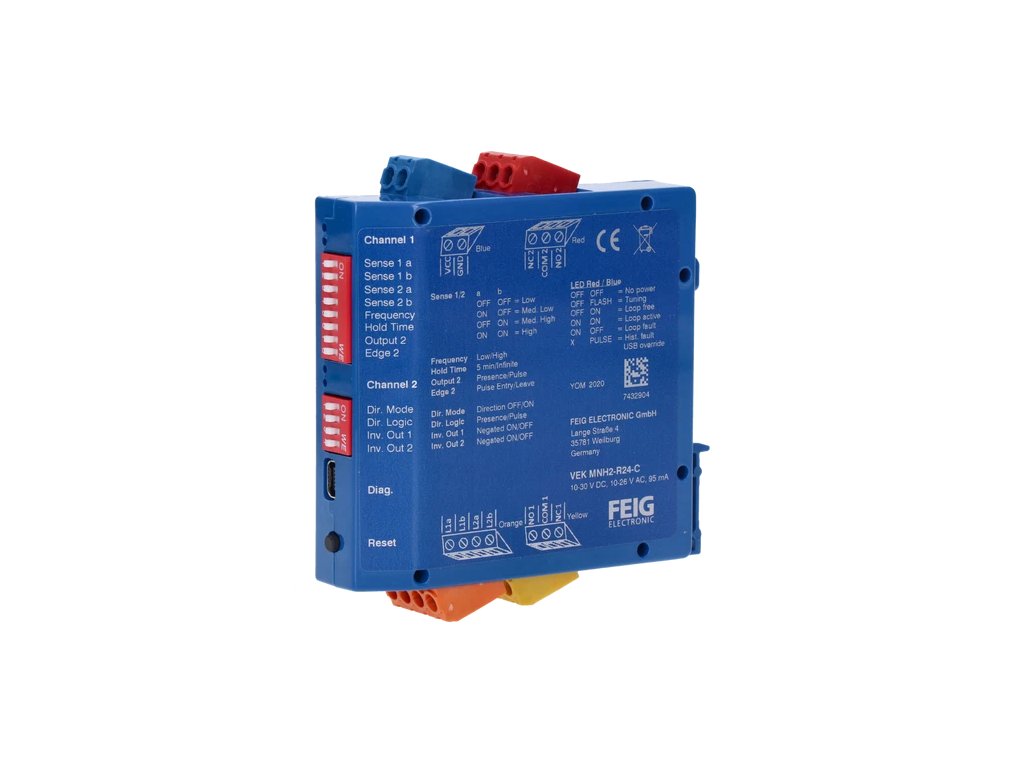

NICE LP22 - dvoukanálový 24V magnetický detektor kovů FEIG VEK MNH2-R24-C

Magnetický detektor kovů pro montáž na lištu DIN s reléovými výstupy. Napětí 24 VAC / DC, 2 relé max. 48 V - 1 A, funkce zpoždění pro vypnutí nadjezdu. Vhodné pro ovládání závor, vrat a dveří, parkovací a dopravní techniky. Model detektoru LP22 také umožňuje sledovat směr pohybu vozidel ve vhodné konfiguraci.

Smyčka tvoří citlivou část detektoru; je to vlastně indukční cívka a je propojena s kondenzátorem, který je součástí elektrického obvodu detektoru, a tvoří tak LC oscilátor. Rezonanční frekvence tohoto obvodu závisí na hodnotě indukčnosti smyčky. V okamžiku, kdy vozidlo projíždí smyčkou, se jeho kovové části (karoserie, kola, zavěšení kol) mění hodnoty indukčnosti a v důsledku tohoto jevu i frekvenci oscilátoru. Detektor tuto frekvenci sleduje a zastaví relé, když tato změna překročí prahovou hodnotu nastavenou na základě nastavení citlivosti.

Výsledkem může být například:
- plně automatizovaný pohon brány nebo závory, který otevře bránu při detekci automobilu
- semafory, které mění barvy podle detekce automobilu
- počítadlo aut na parkovacích místech, které počítá příjezdy/odjezdy aut

Kromě indukčních detektorů je třeba zakoupit odpovídající množství izolovaného měděného drátu. Pro klasickou smyčku potřebujete asi 60 metrů kabelu o průměru 1,5 mm² a pro napojení kabelu na silnici potřebujete buď studený beton, nebo tmel/silikon. Magnetický dekodér nahrazuje starší verzi LP2.
