NICE CMA 2MT - mechanická citlivá hrana v délce 2 m

Mechanicky citlivý okraj slouží k ochraně vozidel a osob pohybujících se v těsné blízkosti dráhy brány, používá se především k ochraně dětí, zvířat a návštěvníků na veřejných prostranstvích.

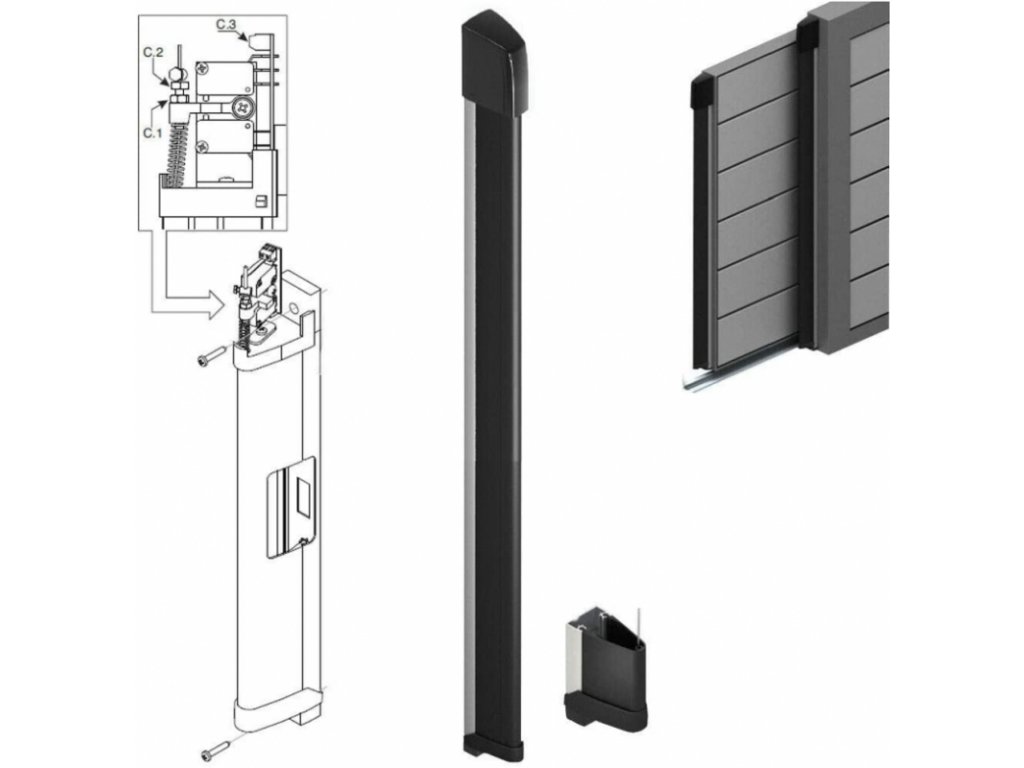

Přítlačná lišta se skládá z hliníkového profilu, který je přišroubován k podkladu, dutého pryžového profilu, v němž je napnuto ocelové lanko, a spínače, který se aktivuje zatlačením na lanko. Tento spínač je připojen k bezpečnostnímu vstupu na pohonu, který při změně stavu okamžitě zastaví pohyb a provede krátký zpětný chod na opačnou stranu.

Smyčec v gumovém profilu si lze představit jako nataženou strunu na kytaře, kde je na jedné straně upevněn a na druhé straně připojen k pákovému spínači. Zatlačíte na provázek, ten přitáhne spínač a otevře obvod na pohonu.

Určitě jste už v nějakém akčním filmu viděli, jak padouch při procházce lesem zakopne o natažené lano, za které hrdina zatáhne, aktivuje detonátor a padouch vyletí do vzduchu. Tento snímač tlaku na překážku funguje na podobném principu.

Vzhledem k tomu, že přítlačná hrana nepotřebuje napájení, lze ji kombinovat s fotobuňkami FT210 (reléové zapojení - univerzální) a FT210B (zapojení BlueBus), kdy je přítlačná hrana umístěna na pohyblivém křídle brány společně s bezdrátovým vysílačem fotobuňky napájeným baterií, který bezdrátově komunikuje s přijímačem fotobuňky umístěným na sloupku a propojeným kabelem s pohonem.

Citlivost přítlačné hrany je nastavitelná.

K pohonu lze připojit více citlivých hran, které chrání různé oblasti instalace při různých scénářích pohybu.

Na přítlačné hraně je další záložní mikrospínač, který se aktivuje, když je aktivováno napínání kabelu.

Přítlačná hrana má délku 2 m, ale lze ji zkrátit na požadovanou délku odříznutím hliníkového profilu, odříznutím pryžového profilu a zkrácením lana.

Možnosti umístění závisí na situaci a typu brány, ale hlavně na

• umístění na konci křídla posuvné brány pro ochranu při zavírání
• umístění na vodicích sloupcích brány pro ochranu proti vtažení do úzkého prostoru mezi bránou a sloupkem

Instalace musí být svislá, s pákovým spínačem umístěným nahoře.
