NICE BF - fotobuňky s klasickým zapojením, (1 pár)

Vnější bezpečnostní fotobuňky NICE BF se instalují proti sobě v průjezdní šířce brány nebo na jakémkoli úseku, kde hrozí, že brána narazí na překážku. Vytvářejí infračervený paprsek, který po přerušení vyšle signál do brány, aby zastavila svůj provoz.

Skládají se ze dvou synchronizovaných součástí: vysílače TX a přijímače RX.

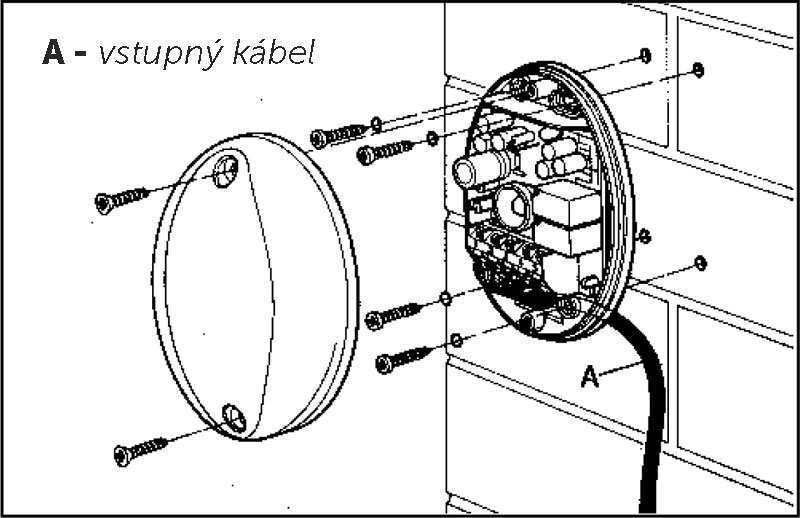

Montují se na zeď, stěnu, sloupek nebo jakýkoli povrch (povrchová montáž) ve stejné výšce orientované v ose k sobě. Nevyžadují přesné vycentrování, zarovnání lze snadno ověřit pomocí kontrolky LED na přijímači RX. Tělo fotobuněk je vyrobeno z vysoce odolného trvanlivého polykarbonátu, jsou odolné proti rušivým vlivům slunečního záření a nárazuvzdorné.

Pokud jsou kryty fotobuněk poškozené, lze zakoupit náhradní pár krytů.

Rozsah fotobuněk NICE BF

Aby se předešlo problémům s odrazy od okolních objektů, jsou k dispozici dvě úrovně vzdálenosti infračerveného paprsku:

• 15 m (standardní)

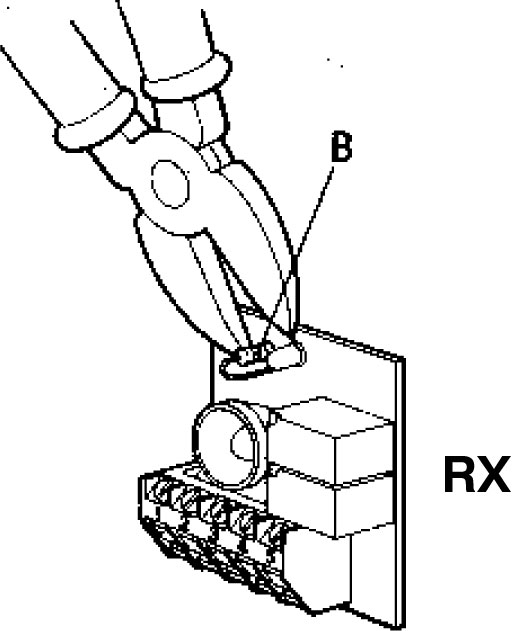

• 30 m (na přijímači RX je nutné přerušit připojení "B") viz:



Poznámka: v případě nepříznivých povětrnostních podmínek (mlha, déšť, prach atd.) se může dosah fotobuněk snížit o 50 %.

Synchronní spojení dvou párů fotobuněk NICE BF

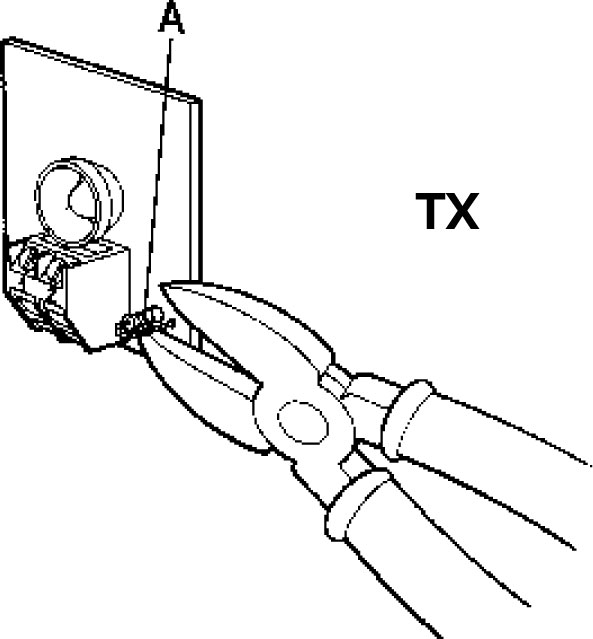

Fotobuňky NICE BF umožňují umístit dva páry fotobuněk velmi blízko sebe, aniž by se rušily. Pro toto připojení přerušte přípojku "A" na vysílači TX, viz:

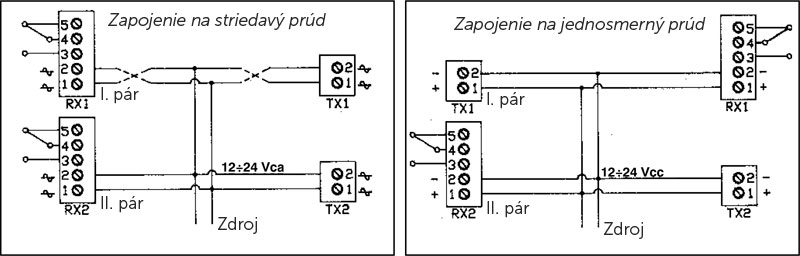

a poté postupujte podle typu napájení:

Ověření funkčnosti FOTOBUNĚČNÉHO PŘIPOJENÍ NICE BF

1. Několikrát přerušte infračervený paprsek namontovaných fotobuněk NICE BF a ověřte, zda relé cvaká a LED dioda na přijímači RX svítí:

Dioda svítí: fotobuňky jsou špatně seřízené, vycentrujte je na jednu osu
Dioda nesvítí: fotobuňky jsou správně seřízeny

2. Nasaďte krytku a zkontrolujte, zda fotobuňky fungují i s nalepeným tlumicím filtrem.

3. Vyjměte útlumový filtr

Technické parametry fotobuněk NICE BF

Zapojení fotobuňky NICE BF s pohonem NICE Road 400

Vnitřní strana fotobuněk NICE BF pro pohon brány
