Návod na vytvoření časových harmonogramů SUPLA
Aplikace SUPLA - pokyny pro tvorbu jízdních řádů
POZNÁMKA: Pro správnou funkci musí být modul wifi připojen následujícím způsobem:
Svorky 1. spínače wifi modulu (OUT1) připojené ke svorce OPEN na řídicí jednotce
Svorky 2. spínače wifi modulu (OUT2) připojené ke svorce CLOSE na řídicí jednotce
Zjednodušený postup tvorby rozvrhu:
- 1. Přihlášení do cloudu SUPLA: https://cloud.supla.org/
- 2. V horním panelu vyberte kategorii Moje SUPLA
- 3. Klikněte na modul wifi ZAMEL SBW-02
- 4. Klikněte na 1. kanál v dolní části obrazovky
- 5. Změňte funkci na otevření brány a přejmenujte ji na otevření/zavření (doporučujeme použít funkci otestujte správné pojmenování akce přepínače)
- 6. Nastavte dobu sepnutí relé na 0,5 sekundy.
- 7. Opakujte kroky 4-6 pro druhý kanál.
POZNÁMKA: Také pro kanál zavírání brány bude akce kanálu pojmenována jako "open".
- 8. Na horním panelu vyberte kategorii Automatizace a podkategorii Plány
- 9. Klikněte na tlačítko Vytvořit nový plán
- 10. Zadejte název plánu a vyberte požadovaný kanál (otevírací, zavírací)
- 11. Vyberte požadovaný režim (denní, minutový, ...)
- 12. V případě denního režimu vyberte dny, ve kterých má brána provádět automatickou akci
- 13. Přidejte akci pomocí tlačítka Pro zadaný čas a zadejte požadovaný čas akce
- 14. Uložte plán a vytvořte nový plán pro druhý kanál (kroky 9-13)
Podrobný postup tvorby rozvrhu:
Po přihlášení do cloudu SUPLA přejděte do kategorie My SUPLA a klikněte na modul wifi ZAMEL SBW-02. V dolní části se zobrazí seznam kanálů, které je třeba správně nastavit před vytvořením plánů.

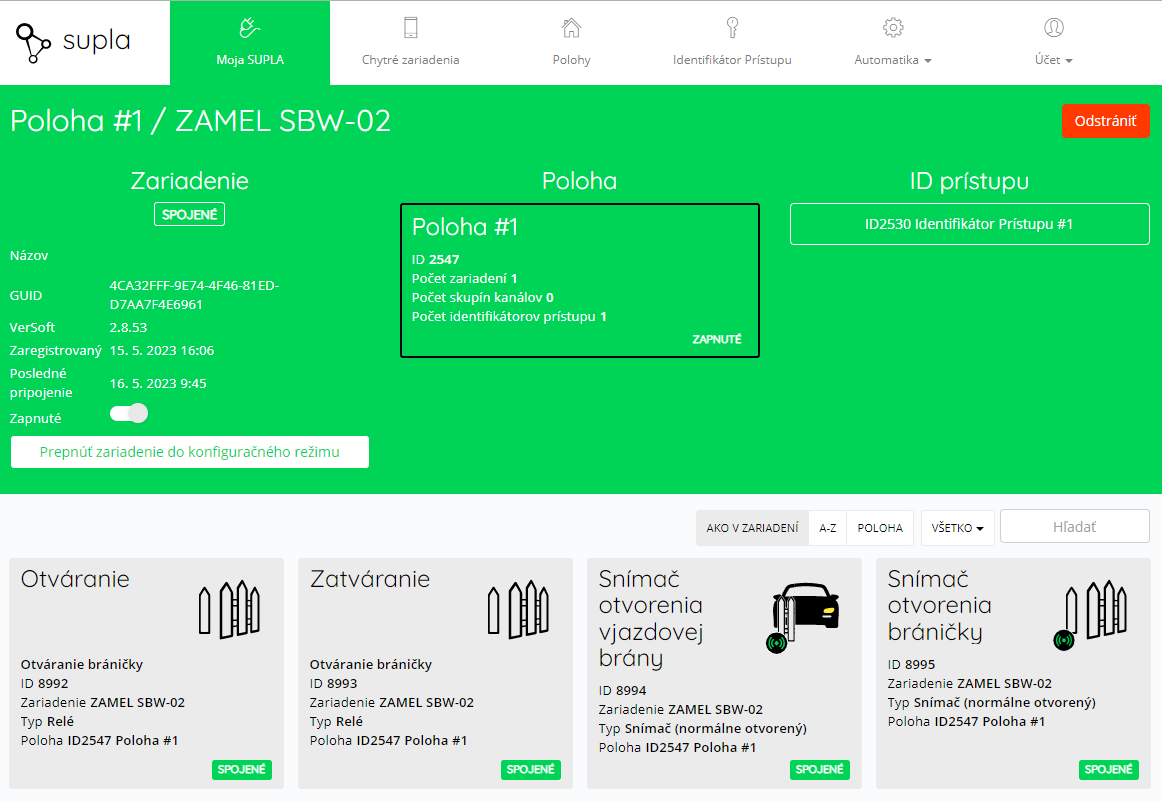

Obr. 1 Přehled modulu wifi se seznamem kanálů
V seznamu kanálů klikněte na Kanál 1. Změňte funkci na Otevřít bránu. Tato funkce má pouze jednu akci, a proto je vhodnější než funkce Otevření/Zavření vstupní brány. Doporučujeme kliknout na tlačítko Otevřít v pravém panelu akcí a zjistit, zda je kanál určen k otevření nebo zavření brány. V závislosti na výsledku můžete přejmenovat název kanálu na otevřený/zavřený. Nastavte dobu sepnutí relé na 0,5 sekundy a uložte změny. Stejným způsobem nastavte druhý kanál, ale nezapomeňte jej pojmenovat podle typu akce. Správné nastavení kanálů si můžete prohlédnout na přiložených obrázcích.
Obr. 2 Správné nastavení kanálu pro otevření brány

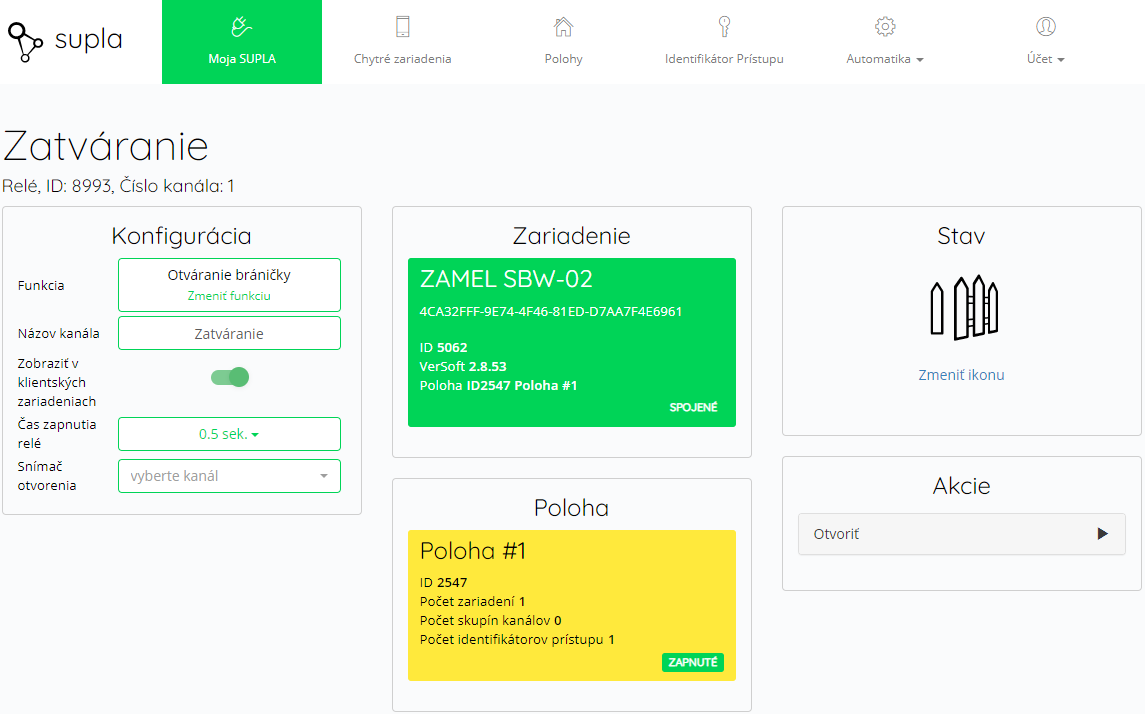

Obr. 3 Správné nastavení kanálu pro uzavření brány
Po správném nastavení kanálů můžete přejít k vytváření plánů. Na horním panelu klikněte prostřednictvím automatizace na podkategorii Plány a poté vyberte možnost Vytvořit nový plán.
Obr. 4 Kategorie automatizace s podkategoriemi
Levá strana upravuje základní nastavení plánu a pravá strana upravuje časové režimy podle zvoleného cyklu. Představte si modelovou situaci - brána by měla být otevřená každý pracovní den od 5:30 do 17:00 a o víkendu ji chcete mít zavřenou. V tomto případě vytvoříte 2 samostatné režimy (první pro otevření a druhý pro zavření). V prvním plánu vyberete kanál, který se má otevřít, a denní cyklus. V pravé části je třeba označit pracovní dny a nastavit akci na zadaný čas 5:30. Po správném nastavení nezapomeňte plán uložit pomocí tlačítka vpravo.

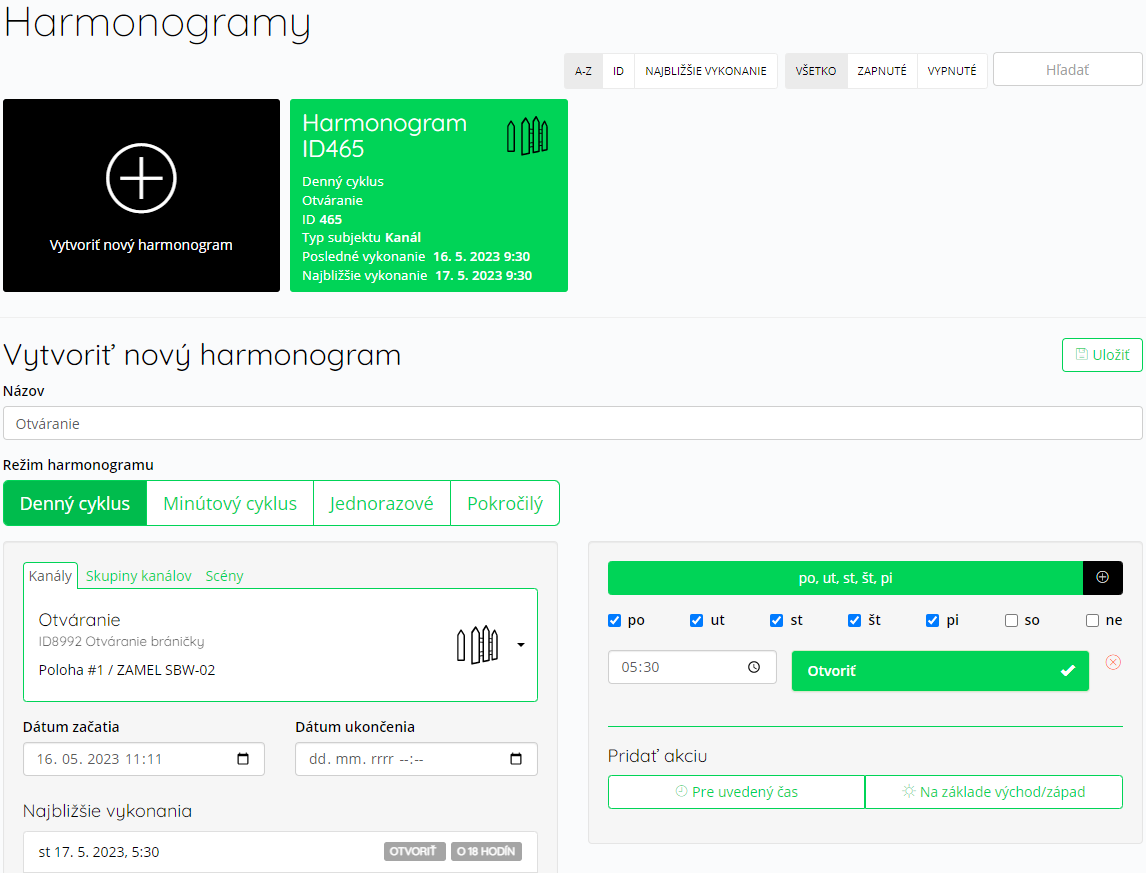

Obr. 5 Nastavení harmonogramu otevírání (modelová situace)
První plán byl nastaven na automatické otevření brány. Druhý rozvrh obsahuje se postará o automatické uzavření. Znovu vytvořte plán, ale v tomto případě vyberte zavírací kanál. Stejně jako v prvním případě vyberete denní cyklus a označíte všechny pracovní dny. Stačí vyplnit požadovaný čas uzavření brány (v modelové situaci je to 17:00). Znovu upozorňujeme, že akce pro uzavření kanálu se bude nazývat proces "otevření".

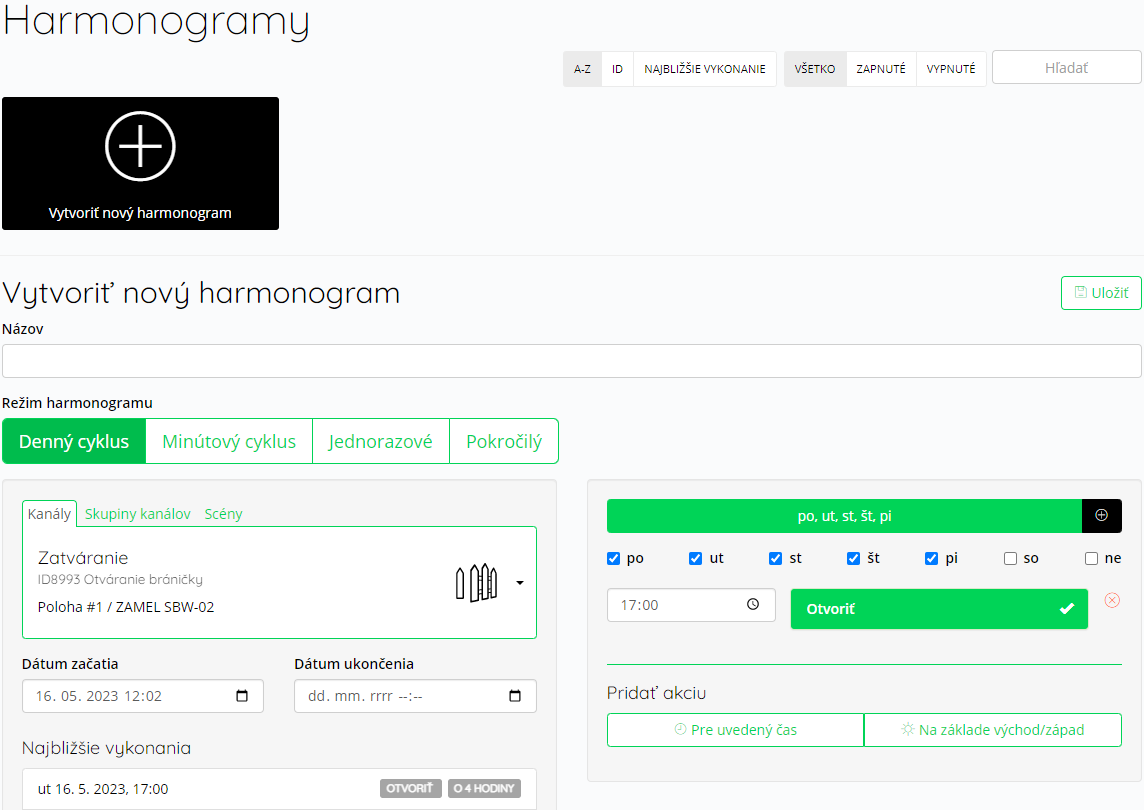

Obr. 6 Nastavení harmonogramu uzávěrky (modelová situace)
Po uložení druhého plánu jsme nastavili automatické otevírání a zavírání brány v požadovaných časech.
UPOZORNĚNÍ: Nastavení automatického otevírání brány podle plánu nezaručuje, že brána bude stále otevřená! Bránu lze zavřít na povel (zavření dálkovým ovladačem, automatické zavření na řídicí jednotce, ...). Pokud je zapnuto automatické zavírání na řídicí jednotce, brána se po uplynutí nastavené doby automaticky zavře!
