Hliníkový uchytávací profil pro lamely, tvar UT, šířka 50 mm, antracit RAL7016 6m +/- 5mm (AL-UTP2-A-6)

Hliníkový upevňovací profil pro plotové lišty má tvar UT, antracitový nátěr RAL7016, hladký povrch, tj. je vhodný pro montáž před sloupky na bráně, plotě nebo jiném otvoru. Vnější šířka profilu je 50 mm, přesah 44 mm a délka 2 m, 3 m nebo 6 m.

• Kompatibilita profilu přílohy
• Způsob montáže s kosočtvercovou lištou
• Způsob instalace s lamelou
• Způsob montáže s padací lištou
• Povrchová úprava
• Technické vlastnosti

Na vnější straně profilu je předvrtáno 5 drážek pro přesné umístění šroubů ve vodorovném směru. Ideální jsou samořezné šrouby z nerezové oceli DIN 7981 s kulatou hlavou 3,5x19 mm.

Výhodou profilu UT je možnost montáže výplně brány bez nutnosti svařování, kdy lze vyčnívající T-díl profilu přišroubovat ke sloupku nebo rámu konstrukce.

Kompatibilita upevňovacího profilu:

Profil je vhodný pro následující modely lamel:

• obdélníková hliníková lamela
• hliníkové žaluziové lamely (tloušťka stěny 1,6 i 2 mm)
• drop

Kompatibilní modely:

• hliníková kosočtvercová lamela v antracitové barvě s hladkým povrchem(tj. stejným jako montážní profil)
• hliníková kosočtvercová lamela v antracitové barvě s texturovaným povrchem
• hliníková žaluziová lamela s tloušťkou stěny 1,6 mm, bez povrchové únavy
• hliníková žaluziová lamela s tloušťkou stěny 2 mm, bez povrchové úpravy
• hliníková lamela ve tvaru kapky, bez povrchové úpravy
• hliníková lamela ve tvaru Z, bez povrchové úpravy

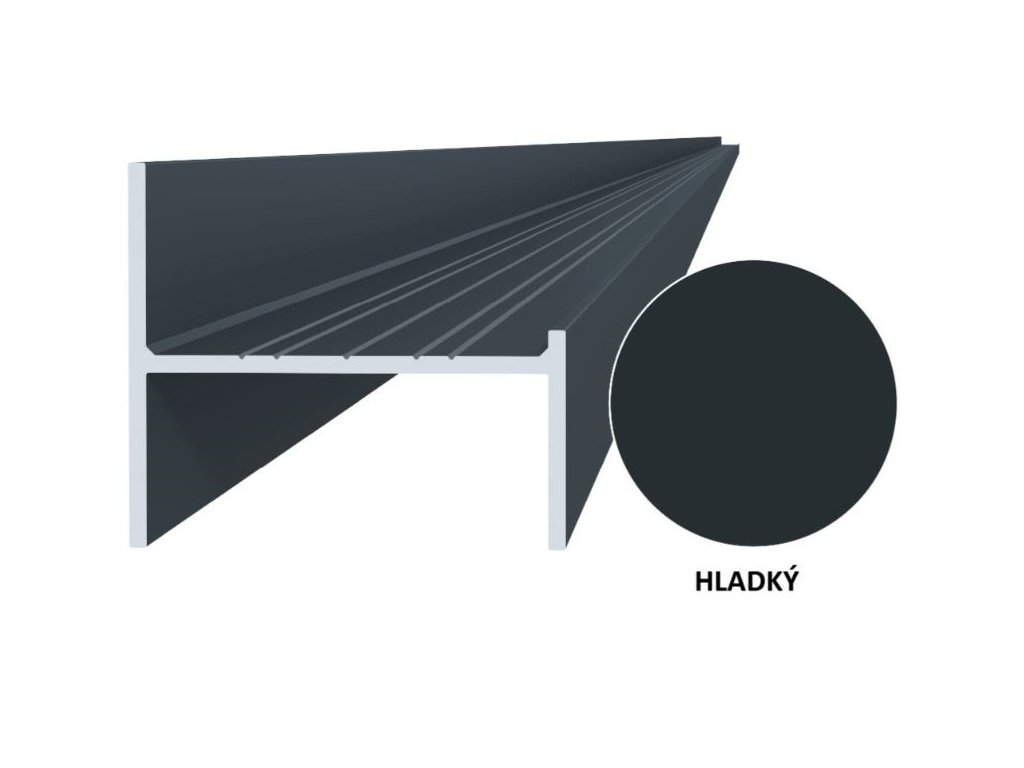

Realistická fotografie profilu UT:

Způsob montáže kosočtvercové hliníkové lamely:

V profilu UT je 5 předlisovaných drážek. Při diagonální montáži kosočtvercových lamel jsou ve středové drážce předvrtány otvory pro šrouby. Uvnitř duté lamely jsou po stranách vodicí drážky, do kterých se upevňuje šroub. Při diagonální montáži zajišťují tyto vodicí lišty stejný sklon jednotlivých lamel a vytvoření pravidelného sklonu vzoru. Na upevňovacím profilu stačí změřit vzdálenosti mezi lamelami, abyste vytvořili požadovaný vzor - průhledný nebo neprůhledný. Vzdálenost mezi oběma vnitřními vodicími drážkami lamely v nakloněné poloze je 15 mm. Doporučená vzdálenost od dna při umístění první lamely je 42 mm. Výška lamely při diagonálním umístění je 99 mm.

Obdélníková plotová lamela v antracitové barvě s hladkým povrchem spolu s U-profilem stejné barvy a povrchové úpravy vytvoří jednotný moderní barevný vzhled vašich plotů, bran a vrat.

Způsob montáže hliníkové žaluziové lamely:

Na vnější straně U-profilu je 5 drážek. Při instalaci žaluziových lamel využijeme drážky na okrajích (jejich vzájemná vzdálenost je 24 mm) k předvrtání otvorů pro žaluziové lamely. Uvnitř duté lamely jsou v záhybu vodicí drážky, do kterých je upevněn šroub. Při diagonální montáži zajišťují tyto vodicí lišty stejný sklon jednotlivých lamel a vytvoření pravidelného sklonu vzoru. Pro vytvoření požadovaného vzoru - průhledného nebo neprůhledného - je třeba změřit vzdálenosti mezi lamelami na upevňovacím profilu. Vzdálenost dvou vnitřních vodicích drážek v liště v nakloněné poloze je 49 mm. Výška lamely při diagonálním umístění je 108 mm.

Způsob montáže hliníkové lamely:

V upevňovacím U-profilu je 5 drážek, jedna středová drážka a dvě drážky vedle středové drážky na pravé a levé straně. V případě hliníkové lamely ve tvaru kapky se vedle středové drážky používají dvě drážky, tj. druhá drážka od pravého okraje a druhá drážka od levého okraje. Jejich vzájemná vzdálenost je 16 mm. Uvnitř duté lamely jsou uprostřed vodicí drážky, do kterých se upevňuje šroub. Při diagonální montáži zajišťují tyto vodicí drážky stejný sklon jednotlivých lamel a vytvoření pravidelného sklonu vzoru. Na upevňovacím profilu stačí změřit vzdálenosti mezi lamelami, abyste vytvořili požadovaný vzor - průhledný nebo neprůhledný. Vzdálenost dvou vnitřních vodicích drážek v liště v nakloněné poloze je 29 mm. Výška diagonálně uložené lamely v upevňovacím profilu je 89 mm.

Povrchová úprava

Hliník je obecně vynikající materiál, který je odolný vůči korozi, povětrnostním vlivům a má dlouhou životnost. Upevňovací profil je vyroben z hliníku EN AW-6060 T66 a dodává se v antracitové barvě RAL 7016.

Profil je opatřen práškovou barvou. Po nanesení se prášková barva dále vypaluje v peci. Pro nátěr je použita matná termosetová prášková barva na bázi polyesterových pryskyřic pro venkovní použití s certifikací Qualicoat.

Tato povrchová úprava se vyznačuje dlouhou životností, odolností vůči UV záření a žloutnutí. Je určen pro použití ve stavebnictví, kde je rozhodující trvanlivost odstínu a lesku.

Technické vlastnosti hliníkového upevňovacího profilu pro plotové lišty:

Materiál: přírodní hliník (EN AW-6060 T66)
Povrchová úprava: antracit RAL7016
Velikost: 50x44 mm
Délka: 2 000 mm, 3 000 mm, 6 000 mm
Hmotnost: 1,22 kg, 1,83 kg, 3,66 kg
