Hliníkový uchytávací profil pro lamely, tvar UT, šířka 50 mm, antracit RAL7016 se strukturou 2m +/- 5mm (AL-UTP2-AS-2)

Hliníkový upevňovací profil pro plotové lišty má tvar UT a povrchovou úpravu v antracitové barvě RAL7016 se strukturou, tj. je vhodný pro montáž před sloupky brány, plotu nebo jiného otvoru. Vnější šířka profilu je 50 mm, přesah 44 mm a délky 2 m, 3 m nebo 6 m.

• Kompatibilita profilu přílohy
• Způsob montáže s kosočtvercovou lištou
• Způsob instalace s lamelou
• Způsob montáže s padací lištou
• Povrchová úprava
• Technické vlastnosti

Na vnější straně profilu jsou drážky pro přesné umístění šroubů ve vodorovném směru. Ideální jsou samořezné šrouby z nerezové oceli DIN 7981 s kulatou hlavou 3,5x19 mm.

Výhodou profilu UT je možnost montáže výplně brány bez nutnosti svařování, kdy lze vyčnívající T-díl profilu přišroubovat ke sloupku nebo rámu konstrukce.

KOMPATIBILITA PROFILU PŘIPOJENÍ:

Profil je vhodný pro následující modely lamel:

• obdélníková hliníková lamela
• hliníkové žaluziové lamely (tloušťka stěny 1,6 i 2 mm)
• drop

Kompatibilní modely:

• hliníková kosočtvercová lamela v antracitové barvě, se strukturovaným povrchem(tj. stejným jako upevňovací profil)
• hliníková kosočtvercová lamela v antracitové barvě s hladkým povrchem,
• hliníková žaluziová lamela s tloušťkou stěny 1,6 mm, bez povrchové únavy
• hliníková žaluziová lamela s tloušťkou stěny 2 mm, bez povrchové úpravy
• hliníková lamela ve tvaru kapky, bez povrchové úpravy
• hliníková lamela ve tvaru Z, bez povrchové úpravy

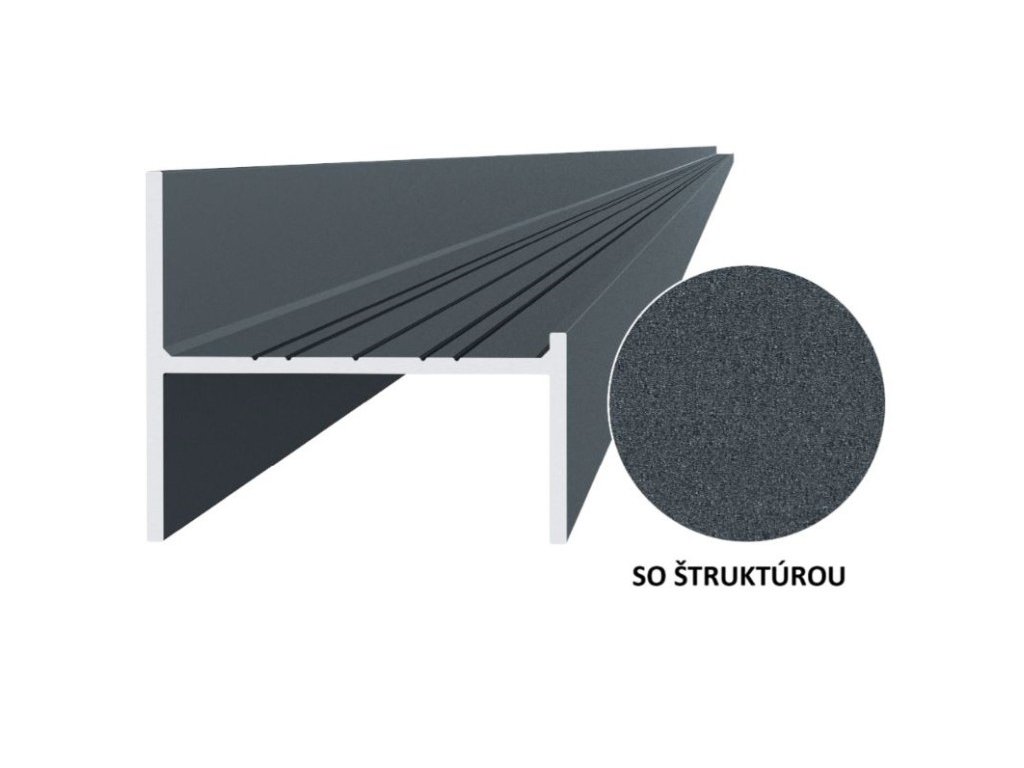

Realistická fotka UT profilu:

ZPŮSOB MONTÁŽE KOSOČTVERCOVÉ HLINÍKOVÉ LAMELY:

V montážním profilu UT jsou předvrtané drážky, ve středové drážce můžete předvrtat otvory pro šrouby. Uvnitř duté lamely jsou po stranách vodicí drážky, do kterých se upevňuje šroub. Při diagonální montáži zajišťují tyto vodicí lišty stejný sklon jednotlivých lamel a vytvoření pravidelného sklonu vzoru. Na upevňovacím profilu stačí změřit vzdálenosti mezi lamelami, abyste vytvořili požadovaný vzor - průhledný nebo neprůhledný. Vzdálenost mezi oběma vnitřními vodicími drážkami lamely v nakloněné poloze je 15 mm. Doporučená vzdálenost od dna při umístění první lamely je 42 mm.

Obdélníková plotová lamela v antracitové barvě se strukturou, spolu s montážním profilem UT stejné barvy a povrchové úpravy vytvářejí jednotný barevný moderní vzhled vašich plotů, bran a vrat.

ZPŮSOB MONTÁŽE HLINÍKOVÉ ŽALUZIOVÉ LAMELY:

V profilu UT je 5 předlisovaných drážek. Při instalaci žaluziových lamel využijeme drážky na okrajích (jejich vzájemná vzdálenost je 24 mm) k předvrtání otvorů pro žaluziové lamely. Uvnitř duté lamely jsou v záhybu vodicí drážky, do kterých je upevněn šroub. Při diagonální montáži zajišťují tyto vodicí lišty stejný sklon jednotlivých lamel a vytvoření pravidelného sklonu vzoru. Pro vytvoření požadovaného vzoru - průhledného nebo neprůhledného - je třeba změřit vzdálenosti mezi lamelami na upevňovacím profilu. Vzdálenost dvou vnitřních vodicích drážek v liště v nakloněné poloze je 49 mm. Výška lamely v nakloněné poloze je 108 mm.

ZPŮSOB MONTÁŽE HLINÍKOVÉ LAMELY:

V upevňovacím profilu UT je 5 drážek, jedna centrální drážka a dvě drážky vedle centrální drážky na pravé a levé straně. V případě hliníkové lamely ve tvaru kapky se vedle středové drážky používají dvě drážky, tj. druhá drážka od pravého okraje a druhá drážka od levého okraje. Jejich vzájemná vzdálenost je 16 mm.

Uvnitř duté lamely jsou uprostřed vodicí drážky, do kterých se upevňuje šroub. Při diagonální montáži zajišťují tyto vodicí drážky stejný sklon jednotlivých lamel a vytvoření pravidelného sklonu vzoru. Na upevňovacím profilu stačí změřit vzdálenosti mezi lamelami, abyste vytvořili požadovaný vzor - průhledný nebo neprůhledný. Vzdálenost dvou vnitřních vodicích drážek v liště v nakloněné poloze je 29 mm. Výška diagonálně uložené lamely v upevňovacím profilu je 89 mm.

POVRCHOVÁ ÚPRAVA

Hliník je obecně vynikající materiál, který je odolný vůči korozi, povětrnostním vlivům a má dlouhou životnost. Upevňovací profil je vyroben z hliníku podle normy EN AW-6060 T66 a dodává se s antracitovou strukturovanou povrchovou úpravou RAL 7016.

Profil je práškově lakovaný s texturovaným povrchem. Po nanesení se prášková barva dále vypaluje v peci. Matná termosetová prášková barva se používá k nástřiku certifikovaná polyesterová pryskyřice na bázi Qualicoat určené pro venkovní použití.

Tento povrch povrchová úprava se vyznačuje dlouhou životností, odolností vůči UV záření a žloutnutí. Je určen pro použití ve stavebnictví, kde je rozhodující trvanlivost odstínu a lesku.

TECHNICKÉ VLASTNOSTI HLINÍKOVÉHO UPEVŇOVACÍHO PROFILU PRO PLOTOVÉ LATĚ:

Materiál: přírodní hliník (EN AW-6060 T66)
Povrchová úprava: antracitová RAL7016 s texturou
Velikost: 50x44 mm
Délka: 2 000 mm, 3 000 mm, 6 000 mm
Hmotnost: 1,24 kg, 1,86 kg, 3,73 kg
