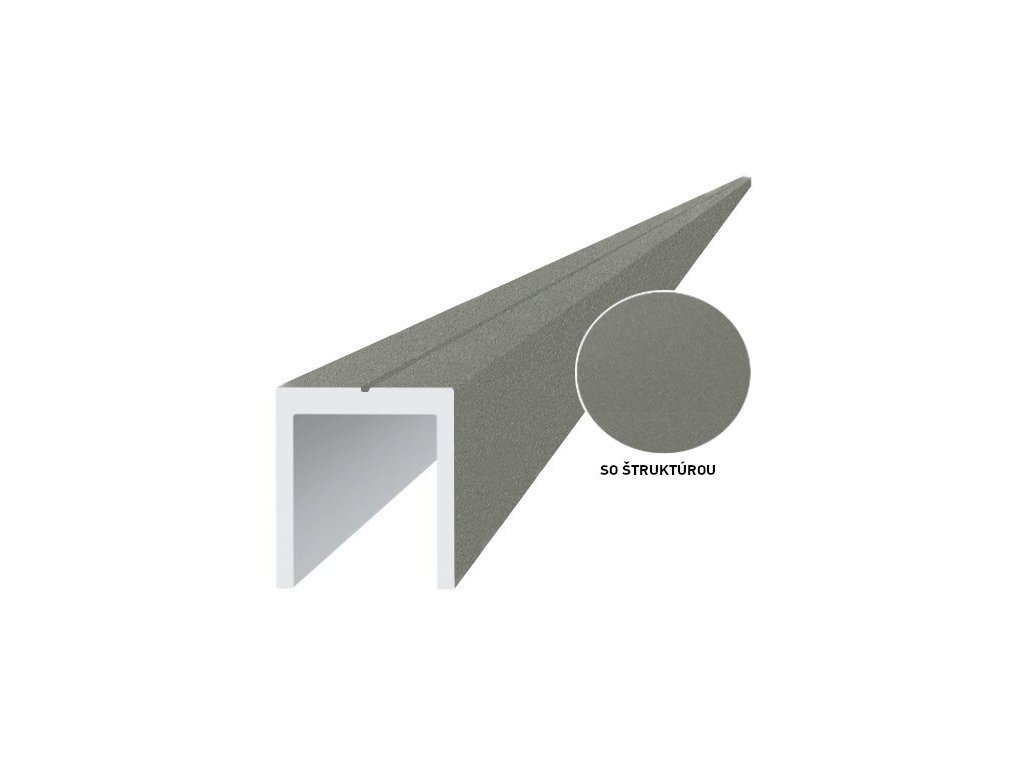

Hliníkový uchytávací profil pro lamely, tvar U, šířka 20,5 mm, šedá RAL9007 se strukturou 6m +/- 5mm (AL-UP1-SS-6)

Hliníkový upevňovací profil pro plotové lišty má tvar písmene U a povrchovou úpravu v šedé barvě se strukturou RAL9007, tj. je vhodný pro montáž mezi sloupky na bráně, plotě nebo jiném otvoru. Vnější šířka profilu je 20,5 mm, přesah 22 mm a délka 2 m, 3 m nebo 6 m.

• Kompatibilita profilu přílohy
• Způsob montáže s kosočtvercovou lištou
• Způsob montáže s obdélníkovou hliníkovou lištou
• Povrchová úprava
• Technické vlastnosti

Na vnější straně profilu jsou drážky pro přesné umístění šroubů ve vodorovném směru. Ideální jsou samořezné šrouby z nerezové oceli DIN 7982 se zápustnou hlavou 3,5x19 mm.

KOMPATIBILITA PROFILU PŘIPOJENÍ:

Profil je vhodný pro následující modely lamel :

Hliníkové lamely bez povrchové úpravy -

• obdélníkové o šířce 16 mm a výškách 60 mm, 80 mm, 100 mm, 120 mm, 160 mm, 200 mm,
• kosodélníkové o rozměru 108x16mm,
• a lamely pro doplnění vzoru při střídání výšek lamel - 20x16 mm a eloxovaná lamela 20x16 mm.

Hliníkové lamely v antracitové barvě -

• s hladkým povrchem - obdélníkový o šířce 16 mm a výšce 80 mm, 100 mm, 160 mm,
• s hladkým povrchem - kosočtverec o rozměrech 108x16mm,
• se strukturovaným povrchem - obdélníkový o rozměrech 80 mm, 100 mm, 160 mm,
• se strukturovaným povrchem - kosočtverec o rozměrech 108x16mm.

Hliníkové lamely s povrchovou úpravou dřeva:

• s rozměrem 100x16mm
• 100x16mm se strukturou
• 100x16 mm z bílého dubu

ZPŮSOB MONTÁŽE KOSOČTVERCOVÉ HLINÍKOVÉ LAMELY:

V U-profilu je předvrtaná drážka, do které lze předvrtat otvory pro šrouby. Uvnitř duté lamely jsou po stranách vodicí drážky, do kterých se upevňuje šroub.

Obdélníkové plotové lamely v šedé barvě se strukturovaným povrchem spolu s upevňovacím U-profilem stejné barvy a povrchové úpravy vytvářejí jednotný barevný moderní vzhled.

Diamantovou lamelu lze namontovat i diagonálně a vytvořit tak žaluziový vzor, je však nutné použít 50 mm široký upevňovací profil.

ZPŮSOB MONTÁŽE HLINÍKOVÉ LAMELY VE TVARU OBDÉLNÍKU:

Jako příklad můžeme uvést hliníkovou plotovou lamelu 80x16 mm, obdélníkového tvaru, šedé barvy se strukturou, stejné barvy a povrchové úpravy jako upevňovací profil. Montáž se provádí zasunutím upevňovacího profilu do lamely a jeho přišroubováním. Středem vnější strany upevňovacího profilu prochází předvrtaná drážka, do které lze předvrtat otvory pro šrouby v požadovaných roztečích podle požadovaného vzoru. Po zasunutí lamely do upevňovacího profilu se šroub upevní do vodicí drážky uvnitř lamely.

POVRCHOVÁ ÚPRAVA

Hliník je obecně vynikající materiál, který je odolný vůči korozi, povětrnostním vlivům a má dlouhou životnost. Upevňovací profil je vyroben z hliníku EN AW-6060 T66 a dodává se v šedé barvě se strukturou RAL 9007.

Profil je práškově lakované. Po nanesení se prášková barva dále vypaluje v peci.

Tento povrch povrchová úprava se vyznačuje dlouhou životností, odolností vůči UV záření a žloutnutí. Je určen pro použití ve stavebnictví, kde je rozhodující trvanlivost odstínu a lesku.

TECHNICKÉ VLASTNOSTI HLINÍKOVÉHO UPEVŇOVACÍHO PROFILU PRO PLOTOVÉ LATĚ:

Materiál: přírodní hliník (EN AW-6060 T66)
Povrchová úprava: šedá RAL 9007 s texturou
Velikost: 20,5x22 mm
Délka: 2 000 mm, 3 000 mm, 6 000 mm
Hmotnost: 0,64 kg, 0,96 kg, 1,92 kg
