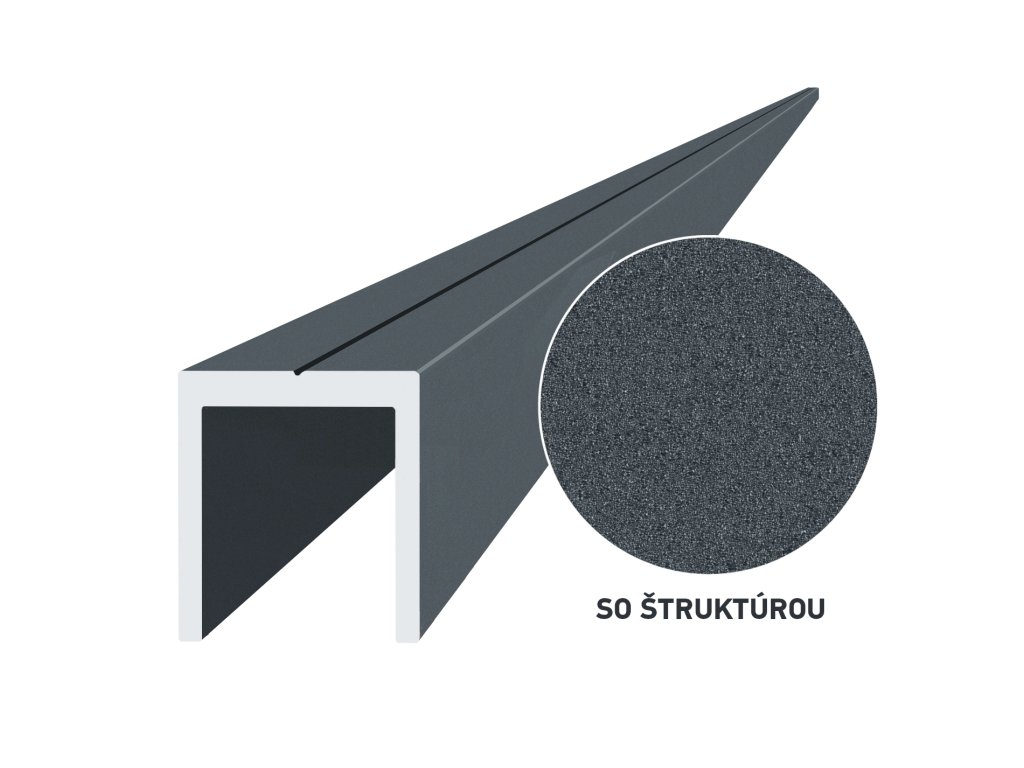

Hliníkový uchytávací profil pro lamely, tvar U, šířka 20,5 mm, antracit RAL7016 se strukturou 6m +/- 5mm (AL-UP1-AS-6)

Hliníkový upevňovací profil pro plotové lišty má tvar písmene U a povrchovou úpravu v antracitové barvě RAL7016 se strukturou, tj. je vhodný pro montáž mezi sloupky na bráně, plotě nebo jiném otvoru. Vnější šířka profilu je 20,5 mm, přesah 22 mm a délka 2 m, 3 m nebo 6 m.

• Kompatibilita profilu přílohy
• Způsob montáže s kosočtvercovou lištou
• Způsob montáže s obdélníkovou hliníkovou lištou
• Povrchová úprava
• Technické vlastnosti

Na vnější straně profilu jsou drážky pro přesné umístění šroubů ve vodorovném směru. Ideální jsou samořezné šrouby z nerezové oceli DIN 7982 se zápustnou hlavou 3,5x19 mm.

KOMPATIBILITA PROFILU PŘIPOJENÍ:

Profil je vhodný pro následující modely lamel :

Hliníkové lamely bez povrchové úpravy -

• obdélníkové o šířce 16 mm a výškách 60 mm, 80 mm, 100 mm, 120 mm, 160 mm, 200 mm,
• kosodélníkové o rozměru 108x16mm,
• a lamely pro doplnění vzoru při střídání výšek lamel - 20x16 mm a eloxovaná lamela 20x16 mm.

Hliníkové lamely v antracitové barvě -

• s hladkým povrchem - obdélníkový o šířce 16 mm a výšce 80 mm, 100 mm, 160 mm,
• s hladkým povrchem - kosočtverec o rozměrech 108x16mm,
• se strukturovaným povrchem - obdélníkový o rozměrech 80 mm, 100 mm, 160 mm,
• se strukturovaným povrchem - kosočtverec o rozměrech 108x16mm.

Hliníkové lamely s povrchovou úpravou dřeva:

• s rozměrem 100x16mm
• 100x16mm se strukturou
• 100x16 mm z bílého dubu

ZPŮSOB MONTÁŽE KOSOČTVERCOVÉ HLINÍKOVÉ LAMELY:

V U-profilu je předvrtaná drážka, do které lze předvrtat otvory pro šrouby. Uvnitř duté lamely jsou po stranách vodicí drážky, do kterých se upevňuje šroub.

Obdélníkové plotové lamely v antracitové barvě se strukturovaným povrchem spolu s upevňovacím U-profilem stejné barvy a povrchové úpravy vytvářejí jednotný moderní barevný vzhled.

Diamantovou lamelu lze namontovat i diagonálně a vytvořit tak žaluziový vzor, je však nutné použít 50 mm široký upevňovací profil.

ZPŮSOB MONTÁŽE HLINÍKOVÉ LAMELY VE TVARU OBDÉLNÍKU:

Jako příklad můžeme uvést hliníkovou plotovou lištu 80x16 mm, obdélníkového tvaru, antracitové barvy se strukturovaným povrchem, stejné barvy a povrchové úpravy jako upevňovací profil. Montáž se provádí zasunutím upevňovacího profilu do lamely a jeho přišroubováním. Středem vnější strany upevňovacího profilu prochází předvrtaná drážka, do které lze předvrtat otvory pro šrouby v požadovaných roztečích podle požadovaného vzoru. Po zasunutí lamely do upevňovacího profilu se šroub upevní do vodicí drážky uvnitř lamely.

Příklad obdélníkové lamely zasunuté do upevňovacího U-profilu:

POVRCHOVÁ ÚPRAVA

Hliník je obecně vynikající materiál, který je odolný vůči korozi, povětrnostním vlivům a má dlouhou životnost. Upevňovací profil je vyroben z hliníku EN AW-6060 T66 a dodává se s antracitovým strukturovaným povrchem RAL 7016.

Profil je práškově lakované. Po nanesení se prášková barva dále vypaluje v peci.

Tento povrch povrchová úprava se vyznačuje dlouhou životností, odolností vůči UV záření a žloutnutí. Je určen pro použití ve stavebnictví, kde je rozhodující trvanlivost odstínu a lesku.

TECHNICKÉ VLASTNOSTI HLINÍKOVÉHO UPEVŇOVACÍHO PROFILU PRO PLOTOVÉ LATĚ:

Materiál: přírodní hliník (EN AW-6060 T66)
Povrchová úprava: antracitová RAL7016 s texturou
Velikost: 20,5x22 mm
Délka: 2 000 mm, 3 000 mm, 6 000 mm
Hmotnost: 0,64 kg, 0,96 kg, 1,92 kg
