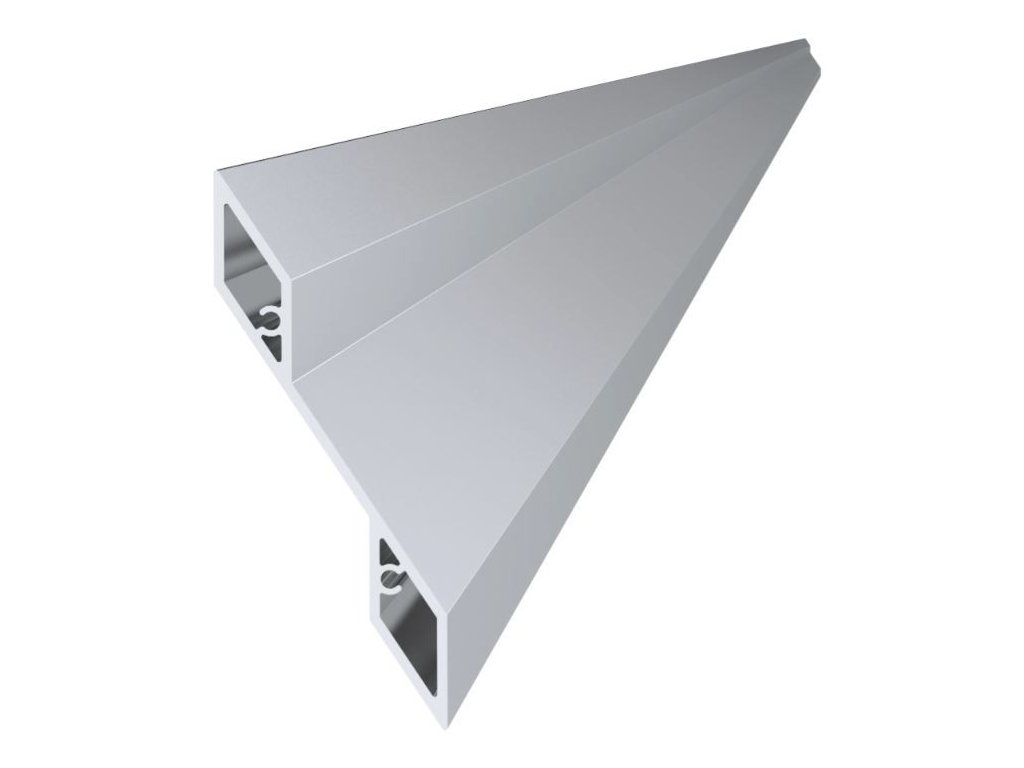

Hliníková plotová lamela 115,2x24,4 mm, tvar žaluzie, tloušťka 2 mm 3m +/- 5mm (AL-PV7-3)

Hliníková lamela, kterou lze použít jako výplň plotu , výplň brány nebo výplň jakéhokoli jiného prostoru. Lamela má formu žaluzie s výškou 115,2 mm a šířkou 24,4 mm, v tloušťce 2 mm a je k dispozici v délkách 2 m, 3 m nebo 6 m.

• Vzorky
• Způsob montáže
• Povrchová úprava
• Vhodné šrouby
• 360° pohled
• Realistické fotografie
• Technické vlastnosti

Lamely jsou duté a z stranách s vodicími drážkami pro upevňovací šrouby. Nejjednodušší je implementace pomocí upevňovacích profilů s předvrtanými drážkami pro přesné předvrtání a upevnění pomocí šroubů.

Vzory hliníkových lamel tvoří žaluzie:

V kombinaci s montážními profily můžete dosáhnout dvou vzorů:

• Stojící lamely - s upevňovacím profilem šířka 29 mm

• Lamely do svahu - s upevňovacím profilem šířka 50 mm

Způsoby montáže hliníkových plotových lamel ve tvaru žaluzie

Upevňovací profily jsou k dispozici ve dvou provedeních:

• Tvar profilu U - pro upevnění"mezi" sloupky
• Tvar profilu UT - pro upevnění"před" sloupky

Způsob upevnění lopatek ve svislé poloze do U-profilu (šířka 29 mm):

Způsob upevnění lopatek k úkosu do U-profilu (šířka 50 mm):

Způsob upevnění lopatek vzpřímeně do UT-profilu (šířka 29 mm):

Způsob upevnění lopatek na UT-profil (šířka 50 mm):

Povrchová úprava:

Hliník je obecně vynikající materiál s odolný vůči korozi, povětrnostním vlivům a má dlouhou životnost. Lamely jsou vyrobeny z hliníku podle normy EN AW-6060 T66 a dodávají se bez povrchové úpravy. Hliníkový povrch je třeba před aplikací barvy důkladně odmastit a zdrsnit jemným smirkovým papírem.

Vhodné upevňovací šrouby:

pro profil UT šrouby s kulatou hlavou DIN 7981 3,5x19 mm
pro U-profil šrouby se zápustnou hlavou DIN 7982 3,5x19 mm

360° pohled na hliníkové plotové lamely orientované diagonálně pomocí UT-profilu:

Zobrazení na celou obrazovku 360°

Realistické fotografie:

Technické vlastnosti hliníkových lamel pro výplně bran a plotů:

Materiál: přírodní hliník (EN AW-6060 T66)
Povrchová úprava: bez povrchové úpravy
Rozměry: 115,2x24,4x2 mm
Délka: 2 000 mm, 3 000 mm, 6 000 mm
Hmotnost: 2 276 kg, 3 414 kg, 6 828 kg
