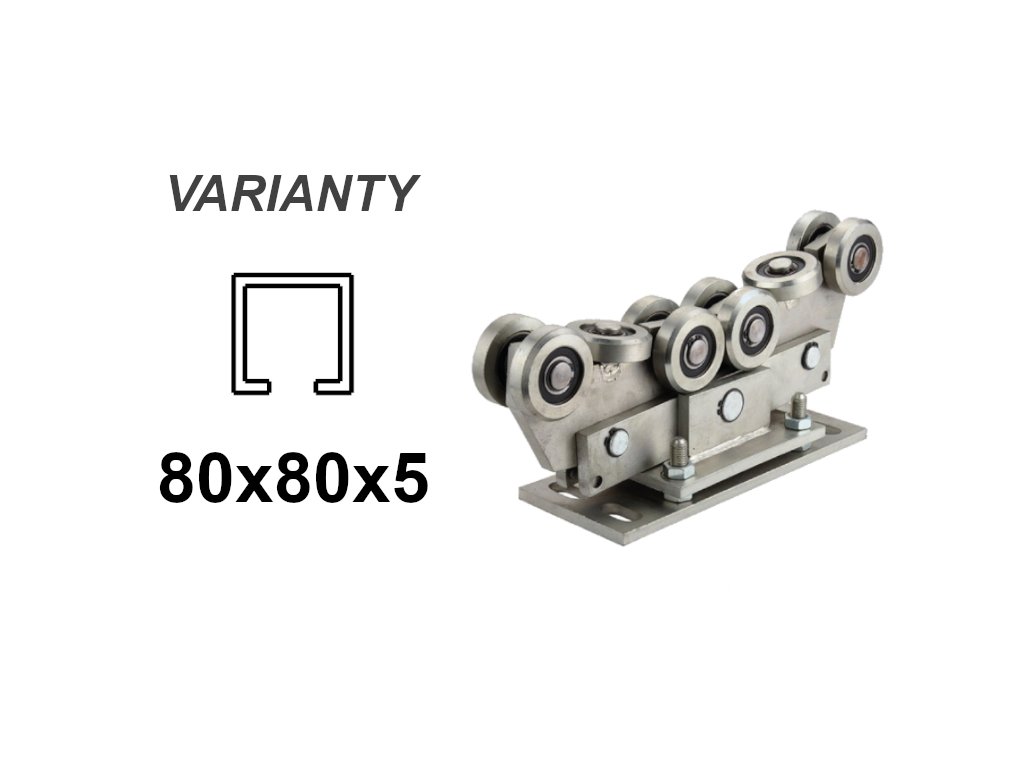

Celokovový otočný vozík s regulací, 10 rolí, s montážní deskou
Přechod do výšky 12 m. S regulací. Kolísavý. Celokovové. Pozinkované. Profil C 80. Deska 300x120 mm.
Celokovový kyvný vozík s regulací pro nadrozměrné posuvné brány. Vhodné pro brány s šířkou průjezdu od 7,5 m do 12 m. Lze jej použít i pro brány do šířky průjezdu 7,5 m, jejichž hmotnost přesahuje 600 kg. Vozík je dodáván s montážní deskou, která je součástí ceny.
- Varianta V-15-1 je vhodná pro profil C 80x80x5 mm FE a profil C 80x80x5 mm ZN
Možnost regulace vozíku umožňuje "doladit" sklon brány a tím i její plynulý chod (i s ohledem na terén nebo sklon průjezdu).
Výkyv vozíku slouží k rovnoměrnému rozložení hmotnosti/tlaku brány na všechny ložiskové válečky vozíku v každém okamžiku pohybu brány.
Všechny cenově zvýhodněné sady pro samonosné brány.
Rozměr montážní desky vozíku
| A[mm] | B[mm] | C[mm] | D[mm] | Celková délka vozíku včetně ložisek[mm] |
|---|---|---|---|---|
| 300 | 120 | 145 | 245 | 450 |
 |
||||
Kotvení samonosných vozíků pro přepravu bran:
Nosné vozíky lze ukotvit:
- pro závitové tyče, které se betonují přímo do základu
- pro závitové tyče chemicky spojené s již vyzrálým betonovým základem
- pro zatloukání kotev do již vyzrálého betonového základu
Otvory v montážních deskách mají nejužší rozměr 19 mm a jsou ukotveny závitem M18. Všechny postupy jsou relevantní, záleží na tom, s čím máte lepší zkušenosti.
Výkres vozíku 80×80×5 :
360° :
Doplňkové parametry
| Kategorie: | Kovové rolny |
|---|---|
| Hmotnost: | 15 kg |
| A [mm]: | 80 |
| B [mm]: | 80 |
| C [mm]: | 5 |
| Hmin [mm]: | 95 |
| Hmax [mm]: | 115 |
