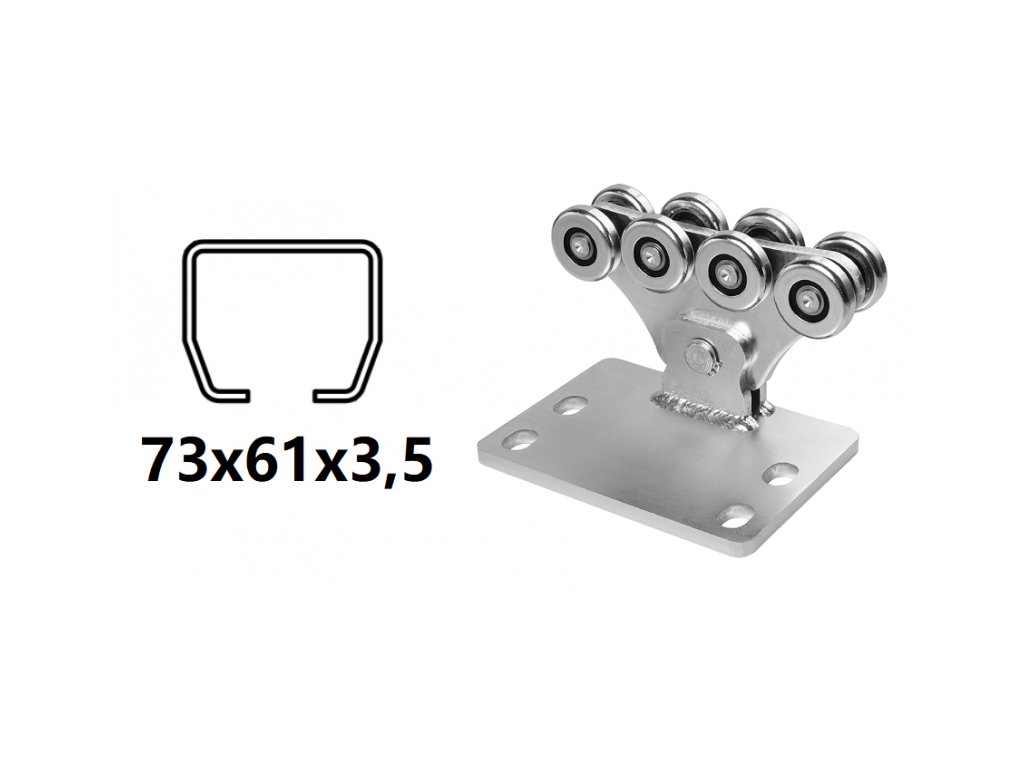

CAIS Vozík pro C-profil 73x61x3,5 mm, 8 válečků, odsazený, pro posuvné brány na svahu SPEED SK

Vozík CAIS SPEED SK z pozinkované oceli s 8 kovovými koly vhodný pro použití s posuvnými branami.

• Vozík se vejde do profilu C 73 × 61 × 3,5 mm Fe,
• a na profil C 73 × 61 × 3,5 mm Zn.

Vozík je posunutý (asymetrický), což znamená, že kola vozíku jsou umístěna na okraji základny, nikoli uprostřed. Hodí se zejména v případě instalace posuvné brány, kdy se posuvná brána zavírá do svahu, ale C-profil není na dně, ale je upevněn na boku těla brány ve vodorovné rovině (viz obrázek).

Houpačka na vozíku slouží k rovnoměrnému rozložení hmotnosti/tlaku brány na všechny ložiskové válečky vozíku v každém okamžiku pohybu brány.

UKOTVENÍ SAMONOSNÝCH VOZÍKŮ PRO NESENÍ BRÁNY:

Nosné vozíky lze ukotvit:

• pro závitové tyče, které se betonují přímo do základu
• pro závitové tyče chemicky spojené s již vyzrálým betonovým základem
• pro zatloukání kotev do již vyzrálého betonového základu

Otvory v montážních deskách mají nejužší rozměr 17 mm a jsou ukotveny pomocí závitu M16. Všechny postupy jsou relevantní, záleží na tom, s čím máte lepší zkušenosti.

Původní kód výrobce: CAIS EN 1700189
