CAIS Samonosná sada 73x61x3,5 posuvné brány do šířky průjezdu 4,5m, profil Fe děrovaný KIT ENZO SB 03

C-profil Fe 6m, 2x vozík s 8 ložisky, nájezd, dorazová kapsa, vodítko, krytka profilu

Dostupnost	Skladem
Můžeme doručit do:	22.1.2025
Kód:	CAIS-ENZO-SB-03

7 925,11 Kč 6 549,68 Kč bez DPH

CAIS Samonosná sada 73x61x3,5 posuvné brány do šířky průjezdu 4,5m, profil Fe děrovaný KIT ENZO SB 03

Řešení pro všechny situace

vašich posuvných bran.

Pomůžeme s výběrem

správné možnosti.

Garance doručení

zásilky k vám.

Ověřeno zákazníky

12 let na trhu.

Popis
Diskuze

Sada komponentů KIT ENZO SB 03 pro výrobu samonosné posuvné brány s šířkou průjezdu do 4,5 m/450 kg. Všechny součásti kromě profilu C jsou pozinkované.


1 ×	C-profil 73x61x3,5mm s otvory pro šrouby, Fe, 6m	CAIS-STAGE-SB-6
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Nepovlakované surové železo. Sada šroubů a nýtovacích matic pro upevnění		Detail
2 ×	Vozík s osmi ložiskovými válečky	CAIS-SPEED-S
Pozinkovaný ocelový vozík s 8 kovovými koly.		Detail
1 ×	Spodní rampa - pro C-profil 73x61x3,5	CAIS-RUN-S
Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce.		Detail
1 ×	Spodní doraz pro C-profil 73x61x3,5	CAIS-LAST-S
Přístupová kapsa se nachází ve spodní části zarážky. Uvolňuje tlakové a tahové síly působící na vozíky při zavřené bráně.		Detail
1 ×	Horní vedení se dvěma válečky pro posuvné brány	CAIS-FRS2
Vedení brány pro vertikální stabilizaci brány v příčném směru.		Detail
1 ×	Kryt profilu C 73x61x3,5	CAIS-PILOT-SN
Kryt C-profilu posuvné brány se instaluje na začátek nebo i na konec vedení C-profilu. Vkládá se do C-profilu a je k němu připevněn pomocí přítlačné desky.		Detail
1 ×	Kryt profilu C 73x61x3,5 s nájezdovým nástavcem	CAIS-PILOT-SR
Kryt CAIS PILOT SR pro C-profil posuvné brány je instalován v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN S.		Detail
1 ×	Instalační příručka pro samonosnou sadu	Stáhnout
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.		Stáhnout

Výhody a vlastnosti sady CAIS ENZO SB 03

Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat
Upevňovací šrouby a nýtovací matice v balení pro upevnění C-profilu ke konstrukci prostřednictvím otvorů v C-profilu, které jsou rozmístěny nejméně po 400 mm
C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
Vysoce kvalitní ložiska vozíku. Středy kol vozíku vrtané, ne řezané laserem
Testováno od -37°C do +50°C
Německá ocel. Japonští roboti, Made in Czech Republic

Ukázka vhodnosti použití stavebnice pro výrobu samonosné posuvné brány CAIS ENZO SB 03

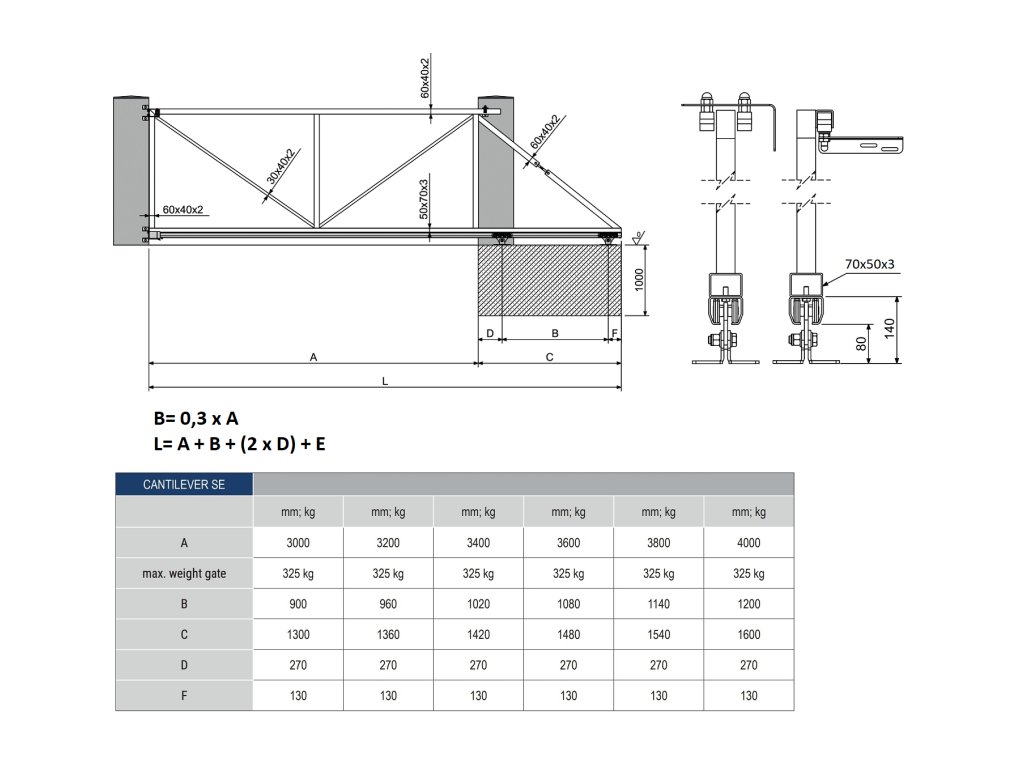

Sada je vhodná pro šířku průjezdu až 4,5 m a celkovou hmotnost brány 450 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.
