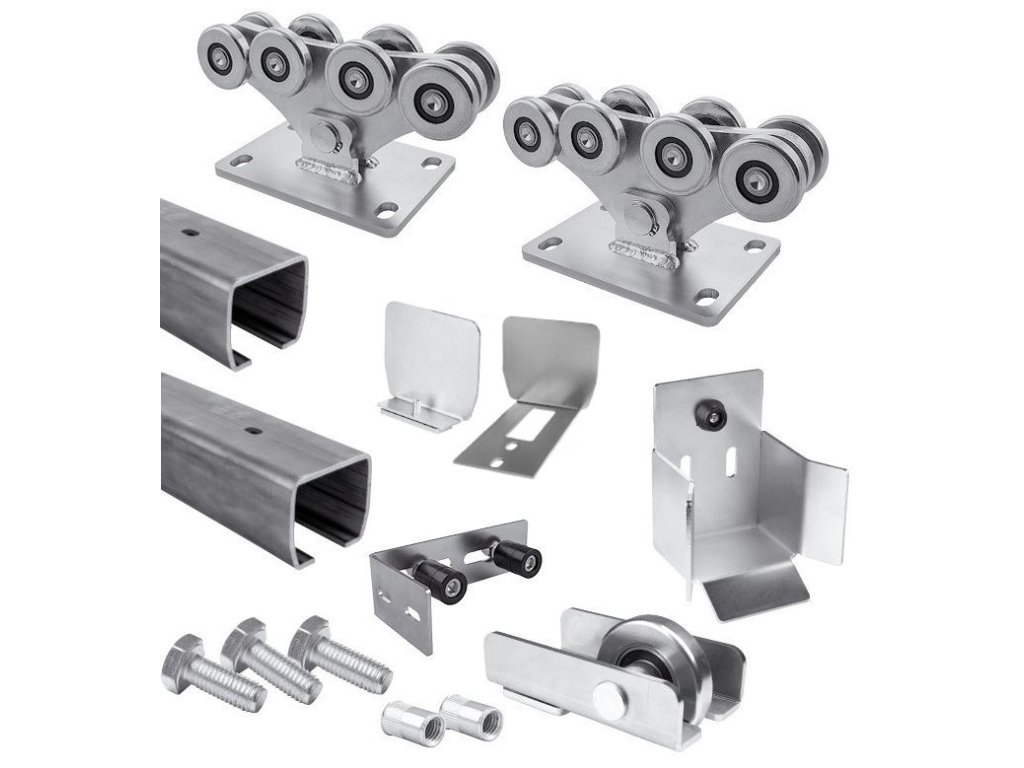

CAIS Sada samonosné posuvné brány 95x86x5 pro šířku průjezdu 6,5 m, perforovaný Fe profil KIT DEMO MBE 23
C-profil Fe 6m+3m, 2x vozík s 8 ložisky, nájezdová rampa, dorazová kapsa, vodítko, profilová krytka
Sada komponentů KIT DEMO MBE 23 pro výrobu samonosných posuvných bran s šířkou průjezdu do 6,5 m/625 kg. Všechny součásti kromě profilu C jsou pozinkované.
| Sada CAIS-DEMO-MBE-23 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | C-profil 95x86x5mm s otvory pro šrouby, Fe, 6m | CAIS-STAGE-MB-6 | |
|
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Nepovlakované surové železo.
|
Detail
|
|||
|
1 × | C-profil 95x86x5mm s otvory pro šrouby, Fe, 3m | CAIS-STAGE-MB-3 | |
|
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Nepovlakované surové železo.
|
Detail
|
|||
|
2 × | Vozík s 8 ložiskovými válečky | CAIS-SPEED-ME | |
|
Pozinkovaný ocelový vozík s 8 kovovými koly. |
Detail
|
|||
|
1 × | Spodní rampa - pro profil C 95x86x5 | CAIS-RUN-M | |
|
Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce. |
Detail
|
|||
|
1 × | Spodní zarážka pro profil C 95x86x5 | CAIS-LAST-M | |
|
Přístupová kapsa se nachází ve spodní části zarážky. Uvolňuje tlakové a tahové síly působící na vozíky při zavřené bráně. |
Detail
|
|||
|
1 × | Kryt profilu C 95x86x5 | CAIS-PILOT-MN | |
|
Kryt C-profilu posuvné brány se instaluje na začátek nebo i na konec vedení C-profilu. Vkládá se do C-profilu a je k němu připevněn pomocí přítlačné desky. |
Detail
|
|||
|
1 × | Kryt z profilu C 95x86x5 s nájezdovou rampou | CAIS-PILOT-MR | |
|
Kryt CAIS PILOT MR pro C-profil posuvné brány se instaluje v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN M. |
Detail
|
|||
|
1 × | Horní vedení se dvěma válečky pro posuvné brány | CAIS-FRM2 | |
|
Vedení brány pro vertikální stabilizaci brány v příčném směru. |
Detail
|
|||
|
1 × | Instalační příručka pro samonosnou sadu |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
Sada šroubů a nýtovacích matic pro upevnění
Výhody a vlastnosti sady CAIS-DEMO-MBE-23
- Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat.
- Součástí dodávky jsou upevňovací šrouby a nýtovací matice k upevnění C-profilu ke konstrukci pomocí otvorů v C-profilu, které jsou rozmístěny minimálně každých 400 mm.
- C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
- Vysoce kvalitní ložiska vozíku. Středy kol vozíku jsou vrtané, nikoli řezané laserem.
- Testováno od -37°C do +50°C
- Německá ocel. Japonští roboti. Vyrobeno v České republice.
Ukázka vhodnosti použití soupravy pro výrobu samonosné posuvné brány CAIS-DEMO-MBE-23
Sada je vhodná pro šířku průjezdu až 6,5 m a celkovou hmotnost brány 625 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.
Průřez brány s vozíky a vodítky
Původní kód výrobce: CAIS MBE 23 1710072
Doplňkové parametry
| Kategorie: | Šířka průjezdu do 6,5 m |
|---|---|
| Hmotnost: | 122.3 kg |
