CAIS Sada samonosné posuvné brány 95x86x5 do šířky průjezdu 4,5 m, perforovaný Fe profil KIT DEMO MBE 03

Sada komponentů KIT DEMO MBE 03 pro výrobu samonosných posuvných bran s šířkou průjezdu do 4,5 m/525 kg. Všechny součásti kromě profilu C jsou pozinkované.

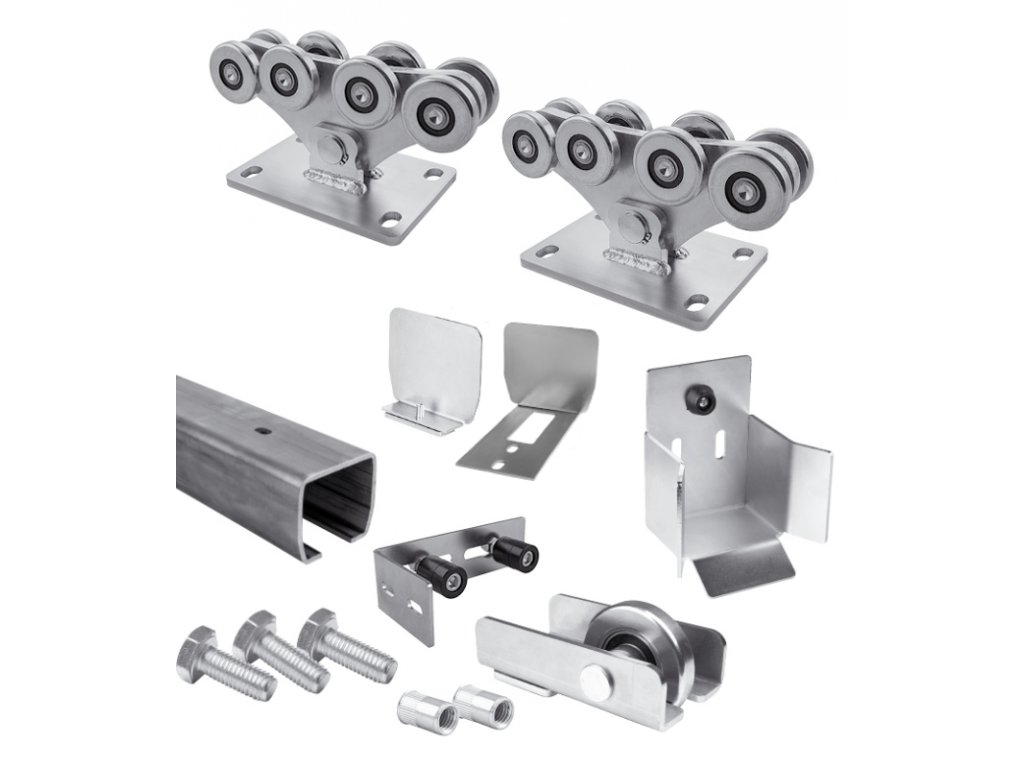

Sada CAIS-DEMO-MBE-03 obsahuje:
	1 ×	C-profil 95x86x5mm s otvory pro šrouby, Fe, 6m	CAIS-STAGE-MB-6
	Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Nepovlakované surové železo. Sada šroubů a nýtovacích matic pro upevnění		Detail
	2 ×	Vozík s 8 ložiskovými válečky	CAIS-SPEED-ME
	Pozinkovaný ocelový vozík s 8 kovovými koly.		Detail
	1 ×	Spodní rampa - pro profil C 95x86x5	CAIS-RUN-M
	Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce.		Detail
	1 ×	Spodní zarážka pro profil C 95x86x5	CAIS-LAST-M
	Přístupová kapsa se nachází ve spodní části zarážky. Uvolňuje tlakové a tahové síly působící na vozíky při zavřené bráně.		Detail
	1 ×	Kryt profilu C 95x86x5	CAIS-PILOT-MN
	Kryt C-profilu posuvné brány se instaluje na začátek nebo i na konec vedení C-profilu. Vkládá se do C-profilu a je k němu připevněn pomocí přítlačné desky.		Detail
	1 ×	Kryt z profilu C 95x86x5 s nájezdovou rampou	CAIS-PILOT-MR
	Kryt CAIS PILOT MR pro C-profil posuvné brány se instaluje v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN M.		Detail
	1 ×	Horní vedení se dvěma válečky pro posuvné brány	CAIS-FRM2
	Vedení brány pro vertikální stabilizaci brány v příčném směru.		Detail
	1 ×	Instalační příručka pro samonosnou sadu	Stáhnout
	Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.

Výhody a vlastnosti sady CAIS-DEMO-MBE-03

• Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat.
• Součástí dodávky jsou upevňovací šrouby a nýtovací matice k upevnění C-profilu ke konstrukci pomocí otvorů v C-profilu, které jsou rozmístěny minimálně každých 400 mm.
• C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
• Vysoce kvalitní ložiska vozíku. Středy kol vozíku jsou vrtané, nikoli řezané laserem.
• Testováno od -37°C do +50°C
• Německá ocel. Japonští roboti. Vyrobeno v České republice.

Ukázka vhodnosti použití soupravy pro výrobu samonosné posuvné brány CAIS-DEMO-MBE-03

Sada je vhodná pro šířku průjezdu až 4,5 m a celkovou hmotnost brány 525 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.

Průřez brány s vozíky a vodítky

Původní kód výrobce: CAIS MBE 03 1710052
