CAIS Sada pro výrobu samonosných posuvných bran do 4,5 m s pohonem NICE, Fe

C-profil 6m, Fe
vozíky s 8 ložisky, rampou, zarážkou, vodítkem, uzávěrem
pohon, zubatý hřeben

Dostupnost Skladem
Můžeme doručit do:
22.1.2025
Kód: SADA-RB400-ENZO-SB-03
18 297,35 Kč 15 121,78 Kč bez DPH
CAIS Sada pro výrobu samonosných posuvných bran do 4,5 m s pohonem NICE, Fe
Resení pro všechny situace
Řešení pro všechny situace
vašich posuvných bran.
Pomužeme s výberem
Pomůžeme s výběrem
správné možnosti.
doručení
Garance doručení
zásilky k vám.
Ověřeno zákazníky
Ověřeno zákazníky
12 let na trhu.

Sada součástí SADA ENZO SB 03 pro výrobu samonosných posuvných bran s šířkou průjezdu do 4,5 m/450 kg. Všechny součásti kromě profilu C jsou pozinkované.

Sada SADA-ENZO-SB-03 obsahuje:
C-profil 73x61x3,5mm s dierami na priskrutkovanie, Fe, 6m 1 × C-profil 73x61x3,5mm s otvory pro šrouby, Fe, 6m CAIS-STAGE-SB-6

Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Nepovlakované surové železo.

  • Sada skrutiek a nitovacích matíc na pripevnenie Sada šroubů a nýtovacích matic pro upevnění
Detail
Vozík s ôsmimi ložiskovými rolkami 2 × Vozík s osmi ložiskovými válečky CAIS-SPEED-S

Pozinkovaný ocelový vozík s 8 kovovými koly.

Detail
Spodný nájazd - pre C-profil 73x61x3,5 1 × Spodní rampa - pro C-profil 73x61x3,5 CAIS-RUN-S

Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce.

Detail
Spodný doraz pre C-profil 73x61x3,5 1 × Spodní doraz pro C-profil 73x61x3,5 CAIS-LAST-S

Přístupová kapsa se nachází ve spodní části zarážky. Uvolňuje tlakové a tahové síly působící na vozíky při zavřené bráně.

Detail
Vrchné vedenie s dvoma rolkami pre posuvné brány 1 × Horní vedení se dvěma válečky pro posuvné brány CAIS-FRS2

Vedení brány pro vertikální stabilizaci brány v příčném směru.

Detail
Krytka C-profilu 73x61x3,5 1 × Kryt profilu C 73x61x3,5 CAIS-PILOT-SN

Kryt C-profilu posuvné brány se instaluje na začátek nebo i na konec vedení C-profilu. Vkládá se do C-profilu a je k němu připevněn pomocí přítlačné desky.

Detail
Krytka C-profilu 73x61x3,5 s uchytením o nájazd 1 × Kryt profilu C 73x61x3,5 s nájezdovým nástavcem CAIS-PILOT-SR

Kryt CAIS PILOT SR pro C-profil posuvné brány je instalován v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN S.

Detail
Pohon NICE Robus 400 1 × Pohon NICE Robus 400 NICE-RB400-A

Elektromechanický pohon NICE Robus 400 s řídicí jednotkou RBA3R10 s nosností až do celkové hmotnosti brány 400 kg.

Detail
Diaľkový ovládač NICE Era One ON2E 1 × Vzdálený NICE Era One ON2E NICE-ON2E

Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení.

Detail
NICE EPMB - Era Photocell Medium - fotobunky so zapojením BlueBUS 1 × NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS NICE-EPMB

Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření.

Detail
LED maják s anténou NICE ELDC 1 × LED maják s anténou NICE ELDC NICE-ELDC

Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m).

Detail
Prijímač diaľkového ovládania NICE OXIBD 1 × Přijímač dálkového ovládání NICE OXIBD NICE-OXIBD

Přijímač rádiového signálu z dálkových ovladačů. Podporuje obousměrnou komunikaci s vybranými modely dálkového ovládání. Dosah až 200 m s anténou.

Detail
Ozubený hrebeň s kovovou výstuhou 4 m Ozubený hřeben s kovovou výztuhou LZ-1-1

Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím.

Detail
Montážny manuál k pohonu NICE ROBUS 400 1 × Návod k instalaci pohonu NICE ROBUS 400 Stáhnout

Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.

Montážny manuál k samonosnej sade CAIS 1 × Instalační příručka pro samonosnou sadu CAIS Stáhnout

Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.

VÝHODY A VLASTNOSTI STAVEBNICE CAIS ENZO SB 03

  • Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat
  • Upevňovací šrouby a nýtovací matice v balení pro upevnění C-profilu ke konstrukci prostřednictvím otvorů v C-profilu, které jsou rozmístěny nejméně po 400 mm
  • C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
  • Vysoce kvalitní ložiska vozíku. Středy kol vozíku vrtané, ne řezané laserem
  • Testováno od -37°C do +50°C
  • Německá ocel. Japonští roboti, Made in Czech Republic

UKÁZKA VHODNOSTI POUŽITÍ STAVEBNICE PRO VÝROBU SAMONOSNÉ POSUVNÉ BRÁNY CAIS ENZO SB 03

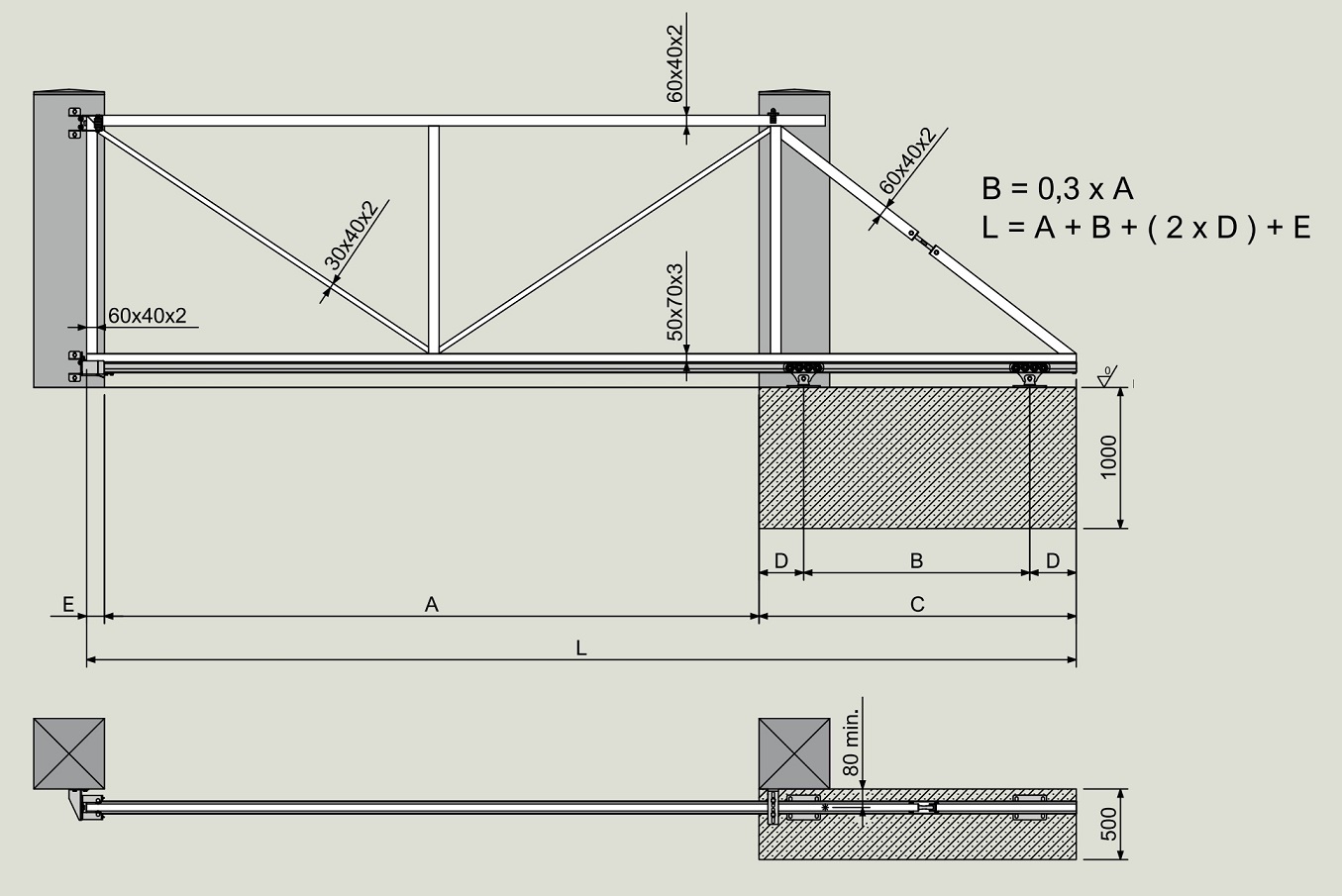

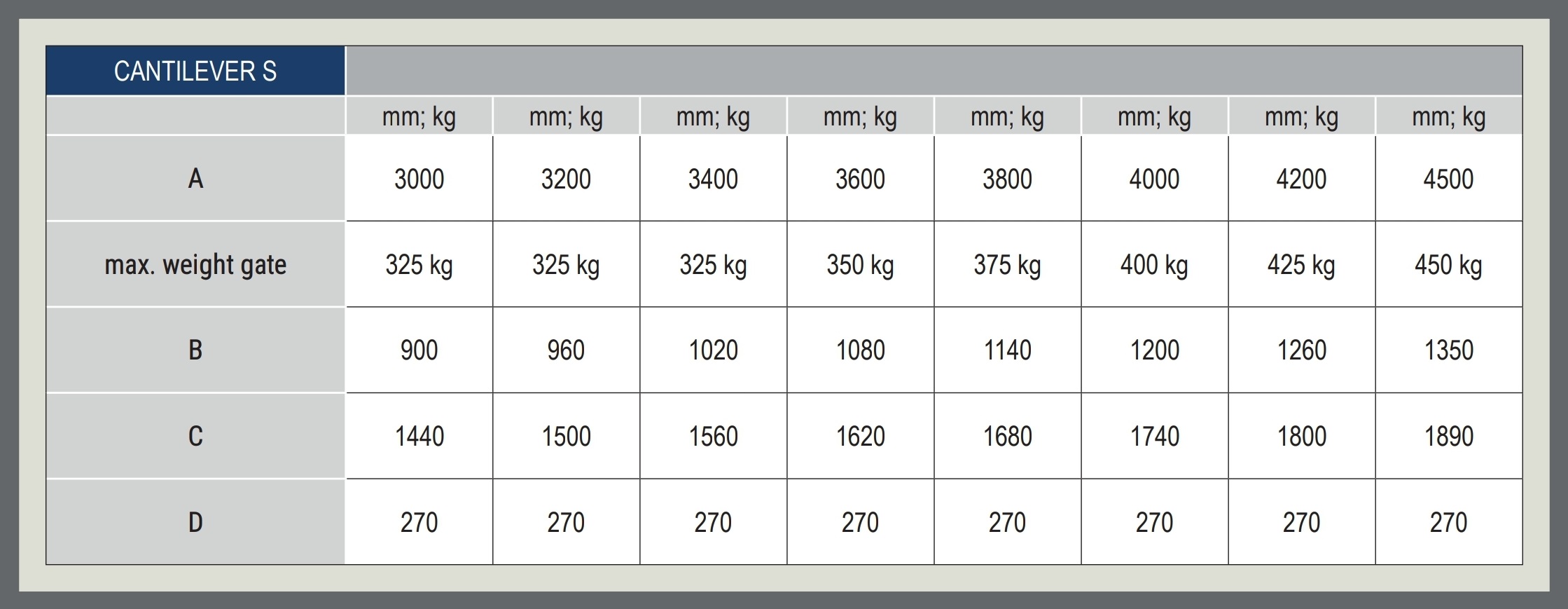

Sada je vhodná pro šířku průjezdu až 4,5 m a celkovou hmotnost brány 450 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.

Doplňkové parametry

Kategorie: Sady děrovaný C-profil
Hmotnost: 64.3 kg
