CAIS CONNECT 60 4.0/1.1 - kompletní sada samonosné brány do průjezdu 4m s výškou 1,1m, 1700800
Délka průjezdu: 4m
Výška brány: 1,1m

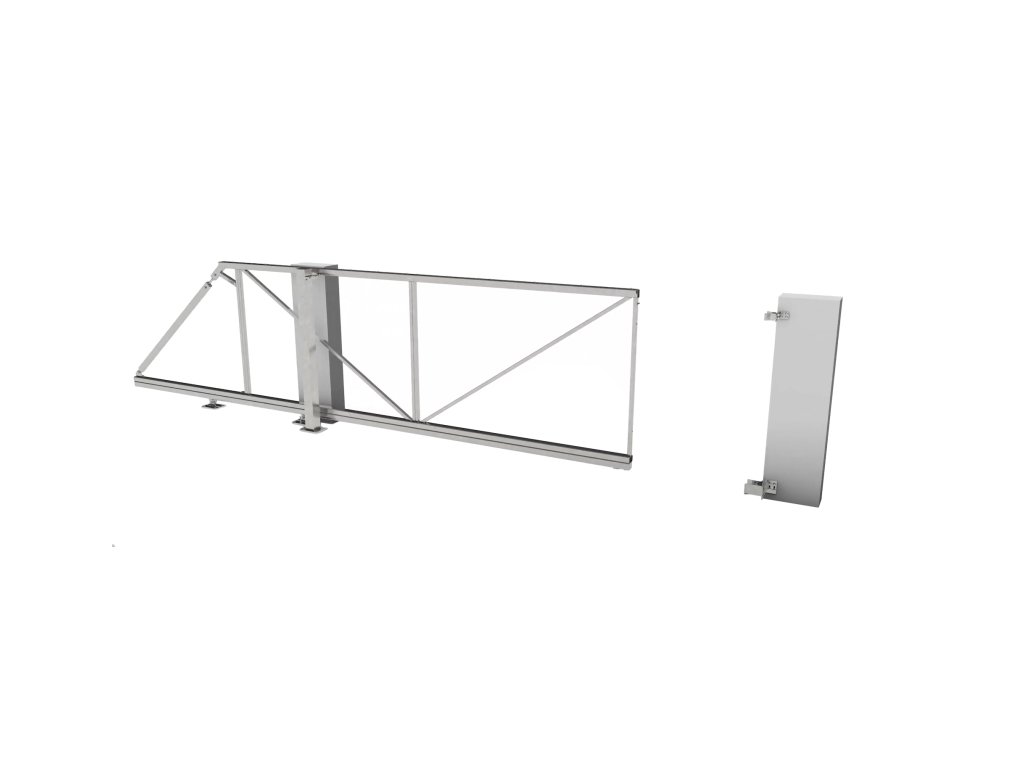

Kompletní sada CAIS CONNECT 60 4.0/1. 1 pro vytvoření samonosné brány s výškou 1,1m pro přejezd o délce 4m. Celková délka brány po sestavení je 5,6 m, přičemž 4 m je délka průjezdu a 1,6 m je přesah za bránu.
Brána se skládá ze tří dílů, které jsou prefabrikované,matice jsou již přinýtované v konstrukci rámu a lzeji snadno smontovat během 60 minut bez svařování. V šechny součásti jsou k sobě přišroubovány. Bránulze použít pro levé i pravé otevírání .
Všechny díly jsou pozinkované, což zajišťuje vysokou odolnost proti korozi. Brána může zůstat v pozinkovaném provedení nebo si ji můžete nechat dodatečně natřít barvou podle vlastního výběru.
Na bránu lze použít jakoukoli náplň s celkovou hmotností až 125 kg.
K sadě CAIS CONNECT 60 4.0/1. 1 lze dokoupit sloupek brány CAIS TOWER 1. 1 ve stejné výši.
| Sada CAIS-CONNECT60-1.1 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | Rám vrat CAIS CONNECT60 4.0/1.1 | CAIS-CONNECT60-1.1-R | |
|
Samostatná konstrukce vrat pro sadu CAIS CONNECT 60. |
Detail
|
|||
|
2,8+2,8 m | C-profil 73x61x3,5mm s otvory pro šrouby, Zn | CAIS-STAGE-SZ | |
|
Vodicí profil C pro posuvné brány je umístěn na spodní straně samonosné posuvné brány (obvykle svařením). |
Detail
|
|||
|
2 × | Válečkový vozík s osmi ložisky, SPEED SE | CAIS-SPEED-SE | |
|
Pozinkovaný ocelový vozík s 8 kovovými koly. |
Detail
|
|||
|
1 × | Spodní rampa - pro C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce. |
Detail
|
|||
|
1 × | Spodní doraz pro C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně. |
Detail
|
|||
|
1 × | Kryt profilu C 73x61x3,5 s nájezdovým nástavcem | CAIS-PILOT-SR | |
|
Kryt CAIS PILOT SR pro C-profil posuvné brány je instalován v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN S. |
Detail
|
|||
|
1 × | Kryt profilu C 73x61x3,5 | CAIS-PILOT-SN | |
|
Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky. |
Detail
|
|||
|
1 × | Nastavitelný napínák CAIS DIAGON 60 | CAIS-DIAGON-60 | |
|
Nastavitelný napínák CAIS DIAGON 60 slouží k nastavení odporu mezi dvěma profily brány. |
Detail
|
|||
|
1 × | Vedení na straně brány | CAIS-JRS30 | |
|
Pozinkované boční vedení s pokoveným válcem o průměru 31 mm. |
Detail
|
|||
|
1 × | Držák pro doraz CAIS PARK CSM | CAIS-PARK-CSM | |
|
Držák CAIS PARK CSM určený k uchycení spodního nebo vrchního dorazu. Držák se přišroubuje ke zdi nebo sloupku. |
Detail
|
|||
|
1 × | Nastavitelný doraz s konzolou CAIS DOCKER O | CAIS-DOCKER-O | |
|
Nastavitelný doraz vrat CAIS DOCKER O s konzolou pro upevnění o zeď nebo sloupek vrat. |
Detail
|
|||
Rozměry brány:
| Pro přejezd 4m | Pro přejezd 3,9m |
|---|---|
 |
 |
Roklad použitých profilů:
Videonávod pro montáž brány CAIS CONNECT 60:
Doplňkové parametry
| Kategorie: | Rámová vrata |
|---|---|
| Hmotnost: | 135 kg |
